Электронный дисплей Vaillant 0020080943 для станций VPM / VMS
26 630 Р
В наличии на складе: Дорожный переулок, 3 Б
Артикул:
0020080943
Бренд:
Vaillant
Модель:
Подходит для: модулей насосных групп гелиосистем и систем послойного нагрева Vaillant VPM 20 S, VPM 60 S, станций распределения тепла VMS 30 и сопутствующих регуляторов.
Тип оборудования:
Запчасти для настенных газовых котлов
Страна производитель:
Германия
Распечатать
Сохранить в PDF

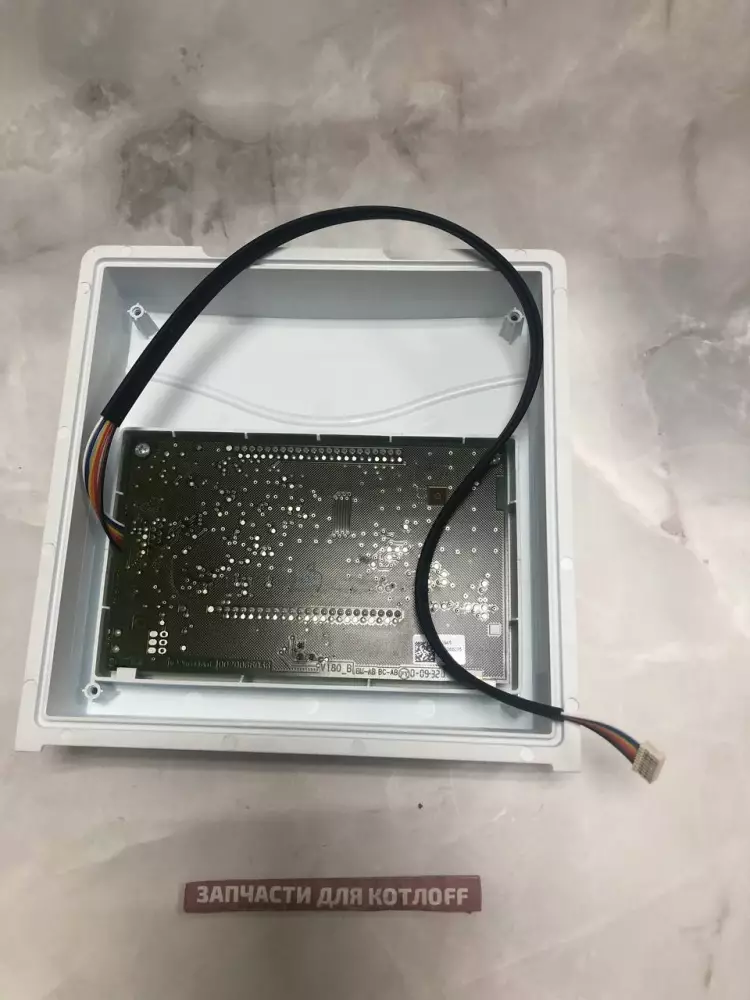

Заводской модуль индикации — электронный дисплей Vaillant (артикул 0020080943) предназначен для комплектации панелей управления фирменных гелиосистем и насосных групп. Жидкокристаллический блок (Display) выводит графические и текстовые данные, позволяя отслеживать температуру в баках-аккумуляторах, давление в контурах и съем солнечной энергии.
Деталь подключается низковольтным гибким шлейфом к основной интерфейсной плате. Компонент полностью совместим с модулями послойного нагрева Vaillant VPM 20 S, VPM 60 S, а также станциями распределения тепла VMS 30.
Возможные неисправности и симптомы
- Экран полностью «слеп»: При включении насосной группы дисплей остается темным, подсветка отсутствует (выгорание диодов или шлейфа питания).
- «Битые» пиксели или полосы: Появление вертикальных или горизонтальных линий на ЖК-матрице, мешающих считыванию сервисных кодов (механическое повреждение или старение кристалла).
- Искажение символов (артефакты): Отображение хаотичных знаков и некорректных букв из-за сбоя внутреннего контроллера дисплея.
- Пропадает изображение при нагреве: Экран тускнеет или гаснет по мере прогрева котельной (термическое нарушение контактов микросхемы).
- Отсутствие реакции на кнопки: Дисплей горит, но показатели не меняются при нажатии на клавиши навигации (выход из строя контактных дорожек панели).
Полезно знать при замене
- Взаимосвязь с другими узлами: Дисплей подключается шлейфом к основной плате управления насосной группы (арт. 0020080944). Перед его покупкой убедитесь, что сама плата выдает опорное напряжение на интерфейсный разъем.
- Профилактика и защита: Не допускайте попадания влаги, конденсата и агрессивных очищающих спреев на прозрачный пластик дисплея во время уборки в котельной.
- Особенности монтажа: Для замены требуется полное обесточивание всей системы. Модуль аккуратно извлекается из защелок фронтальной пластиковой панели, после чего от него отсоединяется сигнальный шлейф.
Рекомендация мастера
Защита от статики и перекосов: Электронная плата дисплея крайне чувствительна к статическому электричеству. При замене узла обязательно снимите статический заряд с рук (коснитесь заземленной трубы) и не прикасайтесь к токоведущим дорожкам модуля. При подключении гибкого многопинового шлейфа заводите его в коннектор строго соосно и без перекосов. Если шлейф встанет со смещением, часть контактов замкнет, что может мгновенно сжечь процессор нового дисплея при первом же включении питания.
