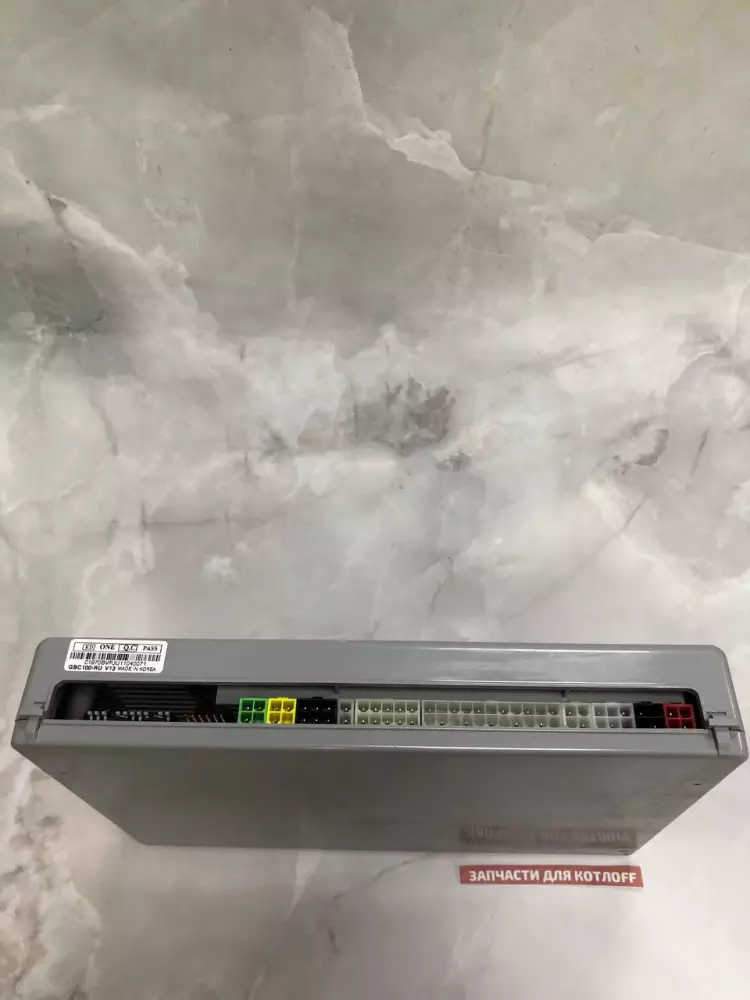

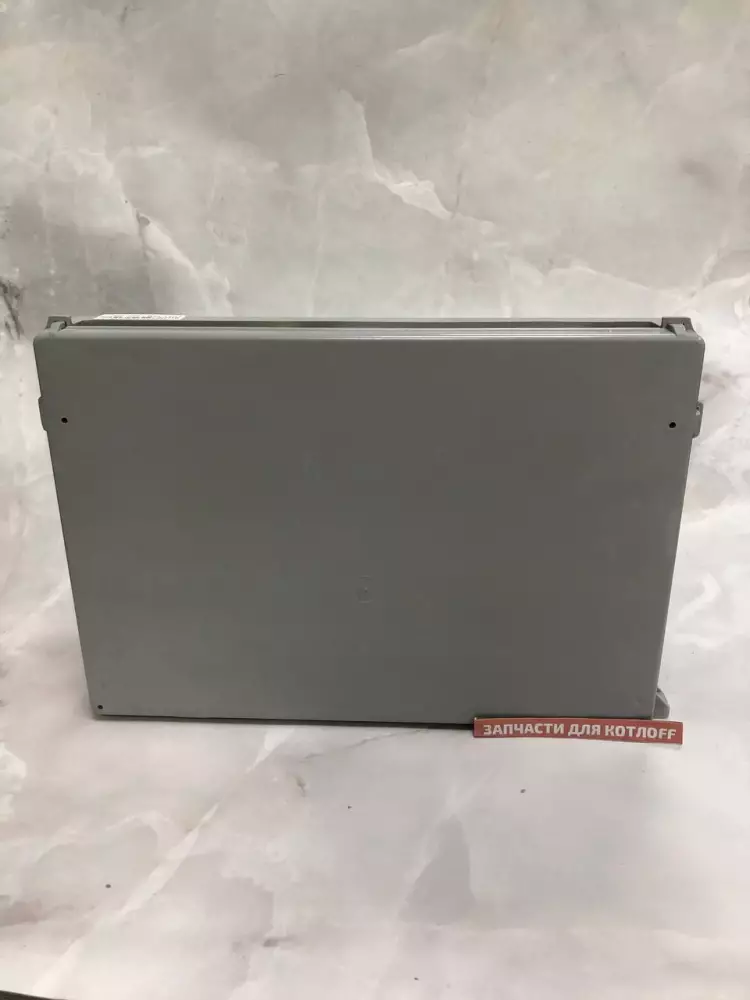

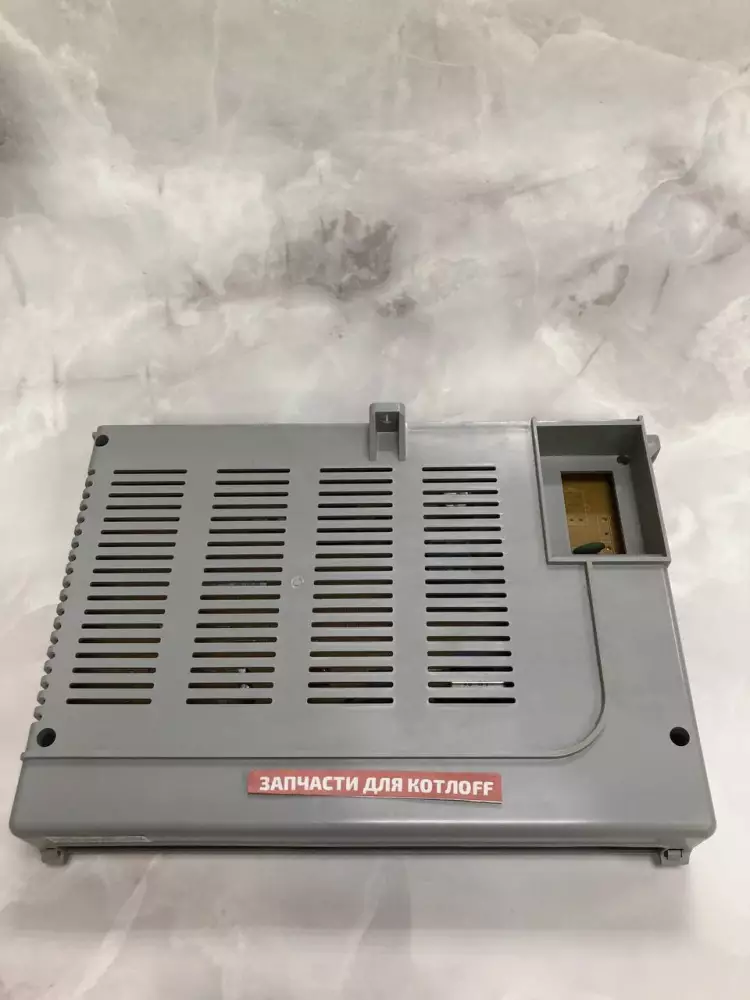

Блок управления (плата) NAVIEN 30013766E для котлов Navien Deluxe, Ace

Блок управления (плата) NAVIEN 30013766E для котлов Navien Deluxe, Ace

Оригинальная электронная плата управления Navien (артикул 30013766E) для настенных газовых котлов. Главный микропроцессорный блок («новая прошивка») координирует работу всех исполнительных узлов отопительного агрегата: модулирует мощность газового клапана, управляет скоростью турбины, контролирует циркуляцию теплоносителя и непрерывно обрабатывает сигналы датчиков безопасности.

Инженерный регламент: настройка DIP-переключателей

⚠️ Важная информация для сервисных мастеров: Данный контроллер поставляется с завода-изготовителя в универсальном исполнении. На текстолите платы расположен блок из 10 мелких тумблеров (DIP-переключатели). В зависимости от того, на какой котел устанавливается плата — атмосферный Atmo или турбированный Deluxe/Ace, а также в зависимости от его мощности (13, 16, 20, 24, 30 или 35 кВт), эти переключатели необходимо выставить в строго определенное положение («ON» или «OFF») по сервисной инструкции Navien. Без этой предварительной настройки автоматика выдаст системный сбой.

Симптомы аппаратных и программных поломок платы

Замена электронного блока требуется, если выносной пульт фиксирует следующие критические сбои:

• Полное отсутствие индикации: Котел не реагирует на кнопку включения, подсветка пульта не горит при подтвержденном сетевом питании 220 В.
• Внутренний системный сбой (Ошибка 15): Критическая ошибка встроенной памяти или сбой главного процессора, полностью блокирующий работу оборудования.
• Постоянная ложная Ошибка 03 (розжиг): Плата перестает подавать импульс питания 220 В на катушку трансформатора розжига или «ослепла» и не считывает микротоки ионизации с исправного электрода контроля пламени.
• Хаотичная работа периферии: Циркуляционный насос или вентилятор дымоудаления вращаются бесконечно и не отключаются по командам пульта из-за залипания силовых реле на плате.

Чек-лист по электробезопасности при установке

1. Защита от скачков сети: Импульсный блок питания платы Navien крайне чувствителен к перепадам напряжения. Монтаж нового контроллера допускается только при условии подключения котла через качественный инверторный стабилизатор напряжения.
2. Диэлектрическая изоляция: Исключите пробой процессора статическим током через корпус газопровода — на газовую подводку должна быть установлена изолирующая диэлектрическая муфта.
3. Безопасный монтаж: Все шлейфы проводов и фишки датчиков подключаются в разъемы платы строго при выключенном вводном автомате котельной.
