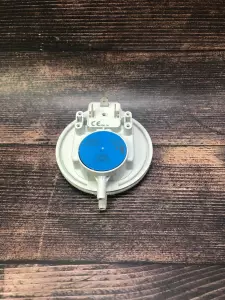

ПНЕВМОРЕЛЕ 60/50 Pa, аналог 65104671А, совместим с 65104671-01 Ariston

Пневмореле 60/50 Pa, аналог 65104671А — это важнейший сертифицированный элемент системы безопасности настенного газового котла с закрытой (турбированной) камерой сгорания. Данный датчик (дифференциальное реле давления воздуха) отвечает за непрерывный контроль работы вентилятора дымоудаления. Принцип работы узла основан на замере разницы давлений: когда вентилятор запускается, в импульсных трубках создается разрежение, внутренняя чувствительная мембрана прессостата прогибается и замыкает электрические микроконтакты. Плата управления считывает этот сигнал как подтверждение наличия безопасной тяги и дает разрешение на розжиг горелки. Настройки датчика составляют 60 Па на включение и 50 Па на отключение.

В процессе постоянной эксплуатации механические контакты и мембрана узла подвергаются циклическим нагрузкам, температурным колебаниям и риску воздействия конденсата. Установка нового качественного аналога гарантирует стабильную работу автоматики котла, восстанавливает заводские параметры безопасности и исключает внезапные сбои системы отопления из-за отсутствия сигнала о наличии тяги.

Возможные неисправности и симптомы

• Блокировка котла по ошибке дымоудаления: На дисплее регулярно загорается код неисправности (например, ошибка 601, 6P1 или желтый индикатор «домик с трубой» на старых моделях Ariston), котел при этом блокируется.
• Вентилятор работает, но розжига нет: После запроса тепла турбина начинает активно вращаться, но искра на горелку не подается, так как прессостат не замыкает контакты.
• Залипание контактов реле: Котел уходит в аварию до начала работы вентилятора, поскольку плата видит замкнутые контакты датчика в состоянии покоя, что расценивается системой как сбой.
• Попадание конденсата в датчик: Скопление влаги внутри пластикового корпуса или силиконовых трубок, что блокирует свободное движение внутренней мембраны.
• Отказ работы при сильном морозе: Котёл перестает запускаться в ветреную или морозную погоду из-за обмерзания оголовка дымохода или образования ледяной пробки в импульсных магистралях прессостата.

Полезно знать при замене

• Взаимосвязь с другими узлами: Если замена прессостата не решила проблему с тягой, обязательно проверьте пластиковую трубку Вентури (инжектор), закрепленную на улитке вентилятора. При высоких температурах она часто оплавляется или деформируется, из-за чего датчик перестает получать корректный сигнал давления. Также проверьте коаксиальный дымоход на предмет забивания льдом или листвой.
• Профилактика и защита: Чтобы продлить срок службы нового пневмореле, следите за отсутствием влаги в силиконовых трубках. Рекомендуется устанавливать на трубку специальный конденсатосборник (петлю или стаканчик), который задерживает капли воды до их попадания внутрь чувствительного корпуса прессостата.
• Особенности монтажа: Перед началом работ обязательно обесточьте отопительный прибор. Пневмореле монтируется на специальный кронштейн в верхней панели котла рядом с вентилятором. При подключении проводов к микропереключателю строго соблюдайте схему (контакты COM и NO). Импульсные трубки подключайте к соответствующим штуцерам (со знаками «+» и «-») плотно и без перегибов.
