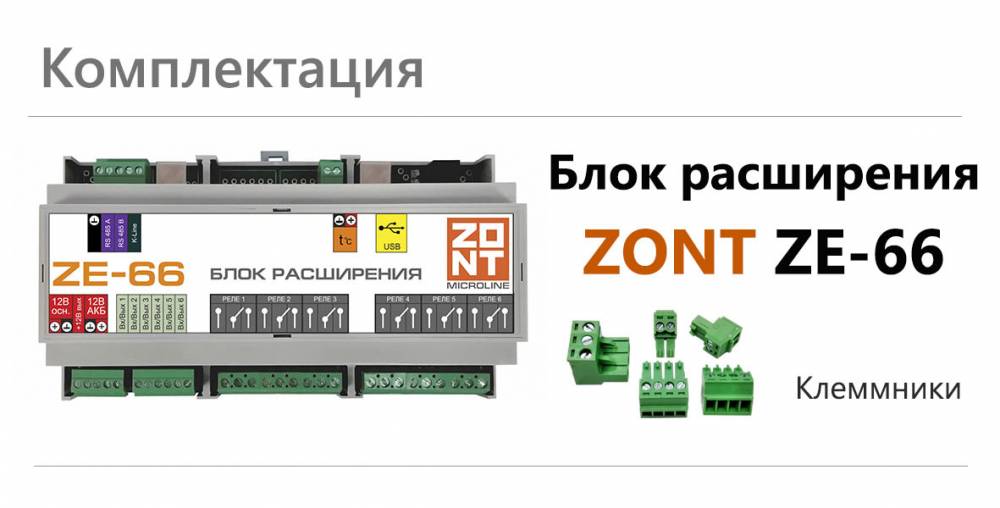

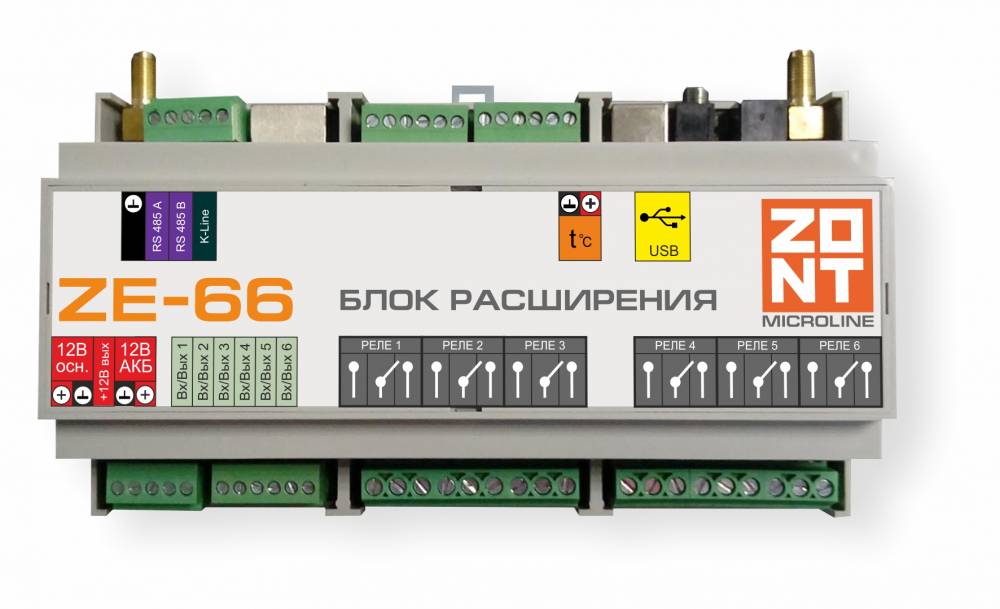

ZE-66 Блок расширения числа Входов и Выходов для Н2000+, С2000+

  Ze-66 блок расширения числа вх. и вых. для н2000+, с2000+nbsp;
  Ze-66 блок расширения числа вх. и вых. для н2000+, с2000+nbsp;
  Ze-66 блок расширения числа вх. и вых. для н2000+, с2000+nbsp;
16 150 Р
Артикул:
ML00004059
Обратите внимание: В связи с колебаниями курса валют - цена на сайте может быть не актуальна.
Уточняйте текущую цену по тел. 212 11 12

Предназначен для контроллеров H2000+ и С2000+

- Обмен данными по интерфейсам RS-485 и K-Line

- Контролирует состояние охранных и информационных датчиков различного назначения

- Поддерживает подключение цифровых и аналоговых датчиков температуры

- Управляет работой релейных и универсальных выходов

6 дополнительных входов контроля

На объектах с многоконтурной системой отопления, где автоматизацией могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT Н2000+ (С2000+) применяется блок  расширения ZE-66
Блок не требует отдельного программирования. При подключении у контроллера в настройках автоматически появляется возможность использования входов и выходов блока расширения для использования их в алгоритмах контроля и управления.

6 управляемых выходов

Назначение универсальных выходов определяется настройкой контроллера. Каждый выход может быть использован или как выход "открытый коллектор" для управления исполнительным механизмом и электрическим прибором, или как аналоговый вход для контроля состояния датчиков различного назначения.

6 релейных выходов

Блок расширения ZE-66 в своем составе имеет 6 релейных выходов, реализуемых через встроенные реле (7А / DC 28В / AC 240В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами.

Интерфейс 1-WIRE для контроля цифровых датчиков температуры

К блоку расширения ZE-66 предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 и DS18B20.

Интерфейсы обмена данными с контроллерами ZONT:

RS-485:

Блок расширения ZE-66 может подключаться к контроллеру через интерфейс RS-485. При таком виде связи оптимальное удаление блока от контроллера составляет 100- 00 м. При большей протяженности линии связи рекомендуется использовать в схеме подключения дополнительные резисторы номиналом 120 Ом, устанавливаемые между клеммами А и В с обоих концов линии, и применять витую пару САТ5.

K-Line:

Блок расширения ZE-66 может подключаться к контроллеру через интерфейс K-Line. При таком виде связи максимальное удаление блока от контроллера не может превышать 10-15 м.

Напряжение питания


Основное
Резервное

9-16 В  от источника постоянного тока
опционально от внешнего АКБ 12V / 7 А/h
Поддерживаемые интерфейсы

USB 2.0
1-wire
RS-485
K-line




Универсальные Выходы

(могут быть назначены настройками как аналоговые входы)











6 шт.













тип выхода - открытый коллектор
(во включенном состоянии - "минус", в выключенном - напряжения нет)

Максимальный ток каждого выхода 100 мА, напряжение не более 28V
Сопротивление во включенном состоянии не более 10 Ом
Суммарный ток выходов 1-4 не более 350 мА
Суммарный ток выходов 5 и 6 не более 100 мА

тип входа - аналоговый
Входное напряжение 0-30 V
Дискретность при измерении температуры датчиком NTC - 12 бит
Дискретность при измерении напряжения (и напряжения питания/АКБ) - 0,1 V
Погрешность 2%
Подтяжка к цепи +3,3V через резистор 100 КОм


Релейные Выходы




6 шт.



Номинальный ток коммутации 7А (при резистивной нагрузке)
Коммутируемое напряжение DC (макс) 28V
Коммутируемое напряжение AC (пиковое) 240V



Проводные цифровые датчики температуры







до 20-ти шт.







тип - DS18S20, DS18B20
Внимание - не оригинальные датчики могут не работать






Прочие характеристики








Рабочий интервал окружающих температур
Габаритные размеры
Корпус


 -40 - + 50 гр.



160х90х60 мм.

D9MG  Пластиковый, на DIN рейку
