Каталог товаров / Запчасти / Для настенных газовых котлов / Электронная плата BAXI ECO Classic

Электронная плата BAXI 06053401531P для котлов BAXI ECO Classic

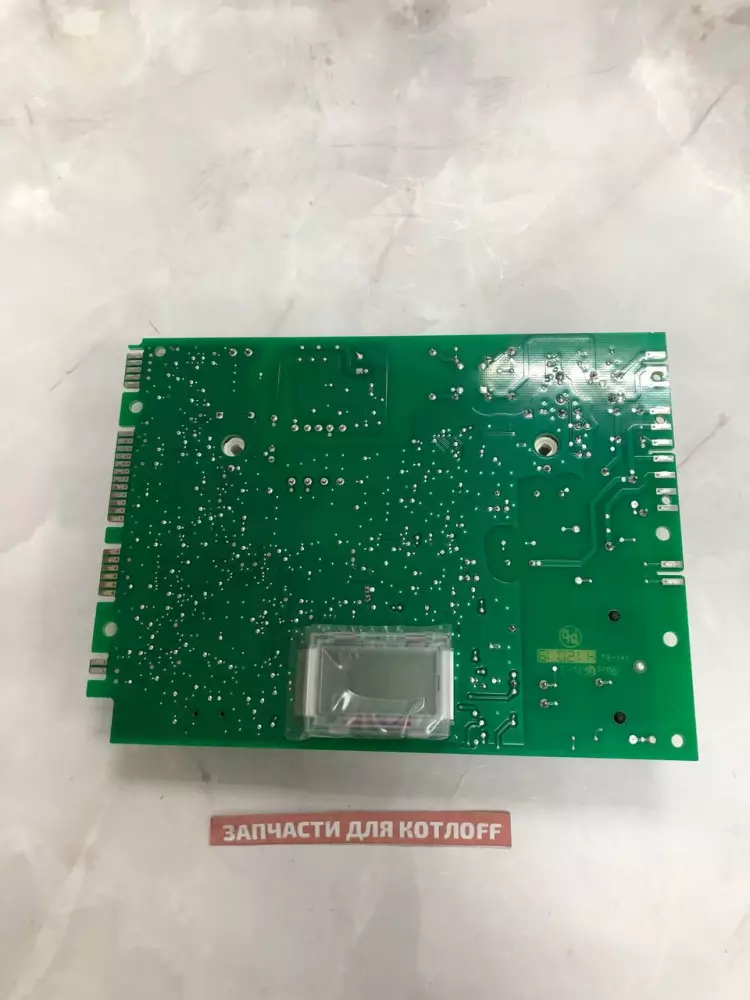

Электронная плата BAXI ECO Classic — фото 2

20 500 Р

Проверить совместимость и заказать

В наличии на складе: Дорожный переулок, 3 Б

Артикул:

06053401531P

Бренд:

BAXI

Модель:

Подходит для: BAXI ECO Classic 10F, ECO Classic 14F, ECO Classic 18F, ECO Classic 24F.

Тип оборудования:

Запчасти для настенных газовых котлов

Страна производитель:

Турция

Распечатать

Сохранить в PDF КУПИТЬ С ДОСТАВКОЙ НА ЯНДЕКС МАРКЕТ

Электронная плата управления BAXI 06053401531P (модель платы DM3136) — это оригинальный сертифицированный элемент автоматики настенного газового котла. Данный узел отвечает за синхронизацию всех внутренних процессов: обработку сигналов от температурных датчиков и реле давления, регулирование оборотов вентилятора, контроль розжига и непрерывную модуляцию газового клапана.

В процессе постоянной эксплуатации деталь подвергается естественным нагрузкам, а также уязвима к нестабильности параметров питающей электросети. Установка оригинального узла Honeywell / BAXI гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает безопасность использования и исключает риск повреждения смежных дорогостоящих компонентов котла.

Возможные неисправности и симптомы

Котел не включается: Дисплей полностью погас, устройство не реагирует на кнопки при наличии напряжения в розетке.
Ошибка розжига (Е01): Плата не подает напряжение на электроды розжига или «не видит» пламя из-за выгорания цепи ионизации.
Ошибка вентилятора (Е03): Сбой в цепи контроля дымоудаления — плата не подает питание на турбину или игнорирует сигнал прессостата.
Циклическая перезагрузка: Котел постоянно выключается и включается заново на этапе самодиагностики.
Характерный запах гари: Физическое выгорание реле, дорожек или конденсаторов на текстолитовой основе модуля.

Полезно знать при замене

Взаимосвязь с другими узлами: Перед установкой новой платы обязательно замерьте параметры шагового двигателя газового клапана и обмоток вентилятора, чтобы исключить короткое замыкание, способное мгновенно сжечь новый модуль.
Профилактика и защита: Чтобы плата не вышла из строя из-за скачков напряжения, котел должен быть строго подключен через качественный инверторный стабилизатор напряжения и иметь заземление.
Особенности монтажа: Требуется полное обесточивание оборудования. Перед отсоединением разъемов рекомендуется сфотографировать схему подключения. После установки может потребоваться базовая программная настройка параметров (F-меню) под конкретную мощность котла.

Рекомендация мастера

Настройка параметров конфигурации: Новая плата DM3136 поставляется как универсальная для всей линейки ECO Classic (от 10 до 24 кВт). После её физического монтажа мастер обязан войти в сервисный режим и выставить правильные значения параметров шага газового клапана и мощности вентилятора под вашу модель котла. Игнорирование этого шага приведет к некорректной модуляции, перерасходу газа или регулярным блокировкам по перегреву
