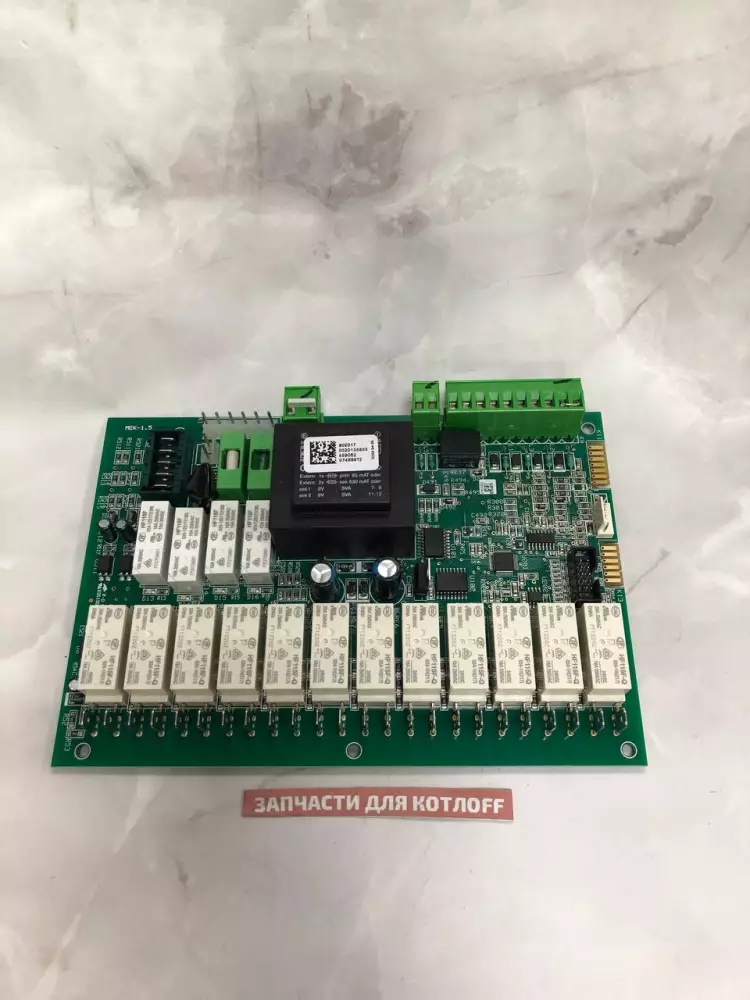

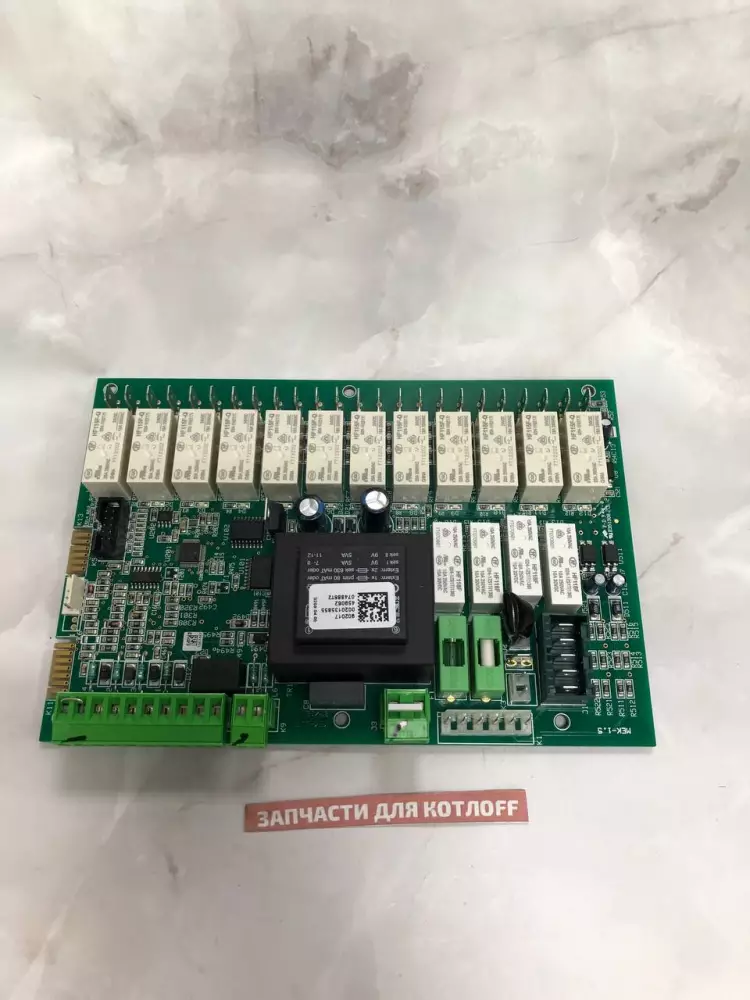

Плата управления Vaillant 0020153332 для электрокотлов eloBLOCK 24–28 кВт
31 800 Р
В наличии на складе: Дорожный переулок, 3 Б
Артикул:
0020153332
Бренд:
Vaillant
Модель:
Подходит для: eloBLOCK VE 24 / R1, VE 24 / R2, VE 28 / R1, VE 28 / R2 (модификации CR13).
Тип оборудования:
Запасные части для электрических котлов
Страна производитель:
Германия
Распечатать
Сохранить в PDF
Силовая плата управления Vaillant (артикул 0020153332) является основным электронным блоком автоматики настенных электрических котлов повышенной мощности. Модуль анализирует параметры с датчиков температуры NTC, реле давления воды и термостатов перегрева. На основе этих данных плата коммутирует силовые реле для ступенчатого подключения ТЭНов в нагревательной колбе.
Электронный узел рассчитан на работу в трехфазных сетях и разработан для электрокотлов eloBLOCK моделей VE 24 и VE 28 версий R1 и R2 (модификация CR13).
Возможные неисправности и симптомы
- Котел не подает признаков жизни: Информационный дисплей полностью погас, устройство не реагирует на кнопки при включенном трехфазном автомате.
- Постоянное перегорание предохранителей: Внутреннее короткое замыкание в низковольтных дорожках или цепи питания автоматики платы.
- Котел греет воду без остановки или не греет вовсе: Выход из строя (залипание контактов или физическое разрушение) мощных силовых реле, отвечающих за ТЭНы.
- Сбои в работе встроенного насоса: Электронная плата не подает напряжение 220 В на циркуляционный насос, вызывая моментальный локальный перегрев колбы.
- Хаотичные коды ошибок (ошибки связи): Внутренний программный сбой процессора платы, блокирующий выполнение рабочих алгоритмов.
Полезно знать при замене
- Взаимосвязь с другими узлами: Перед установкой новой дорогостоящей платы на мощные котлы 24–28 кВт обязательно прозвоните мультиметром каждый ТЭН в нагревательной колбе на предмет пробоя изоляции на корпус. Прогоревший ТЭН моментально сожжет силовые реле на новой плате.
- Профилактика и защита: Электроника мощных котлов крайне чувствительна к межфазным перекосам и скачкам напряжения в сети 380 В. Для защиты логических микросхем рекомендуется запитывать цепи управления платы через отдельный стабилизатор напряжения.
- Особенности монтажа: Модуль крепится на штатные пластиковые стойки-защелки. Все работы по подключению проводки выполняются только после полного обесточивания вводного силового щита здания.
Рекомендация мастера
- Маркировка силовых линий и протяжка контактов: Котлы мощностью 24 и 28 кВт пропускают через реле этой платы колоссальные токи. При демонтаже старой платы вам придется отключить обширный кабельный жгут, идущий к нагревательной колбе. Категорически запрещено подключать эти провода наугад. Перед началом работ детально сфотографируйте узел со всех ракурсов и промаркируйте каждый провод малярным скотчем. При фиксации клемм на новой плате убедитесь, что все разъемы обжаты идеально плотно — малейший люфт вызовет нагрев контакта, оплавление текстолита и гарантированный повторный выход платы из строя при первом же серьезном холоде.
