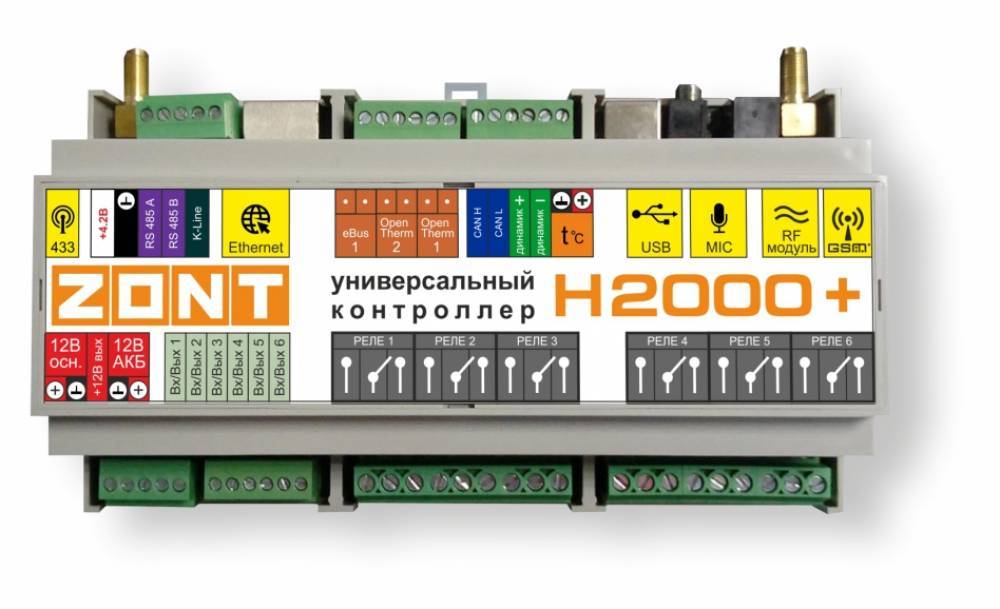

Универсальный контроллер для сложных систем отопления ZONT H2000+

  Универсальный контроллер zont h2000+nbsp;
  Универсальный контроллер zont h2000+nbsp;
  Универсальный контроллер zont h2000+nbsp;
34 970 Р
Артикул:
ML00004239
Бренд:
ZONT
Модель:
ZONT H2000+
Страна производитель:
Россия
Обратите внимание: В связи с колебаниями курса валют - цена на сайте может быть не актуальна.
Уточняйте текущую цену по тел. 212 11 12

Автоматизация контроля и управления

H2000+ автоматически управляет системой отопления любой конфигурации.
Он одновременно контролирует несколько котлов, электрических, газовых или твердотопливных, работающих в том числе в каскаде, и дистанционно управляет инженерным оборудованием в режиме реального времени.

Возможно подключение резервного аккумулятора для автономной работы (в комплект не входит, приобретается отдельно). При отключении электроэнергии контроллер останется на связи (длительность зависит от емкости АКБ и количества подключений), будет управлять подключенными приборами, а также передавать информацию от подключенных к нему проводных датчиков.

При питании Контроллера от резервного аккумулятора управление котлом будет осуществляться, если сам котел подключен к резервному питанию.

Отсутствие ограничений

H2000+ благодаря своей многозадачности, гибкой настройке, а также возможности применения блоков расширения и беспроводного дополнительного оборудования, позволяет решать задачи контроля и управления любой сложности

Интерактивная настройка

Алгоритм работы H2000+ дистанционно настраивается через веб-сервис без физического контакта с прибором и необходимости выезда на место установки. Обновление программного обеспечения выполняется автоматически и обеспечивает поддержку самых современных функций независимо от срока эксплуатации прибора.

Универсальность применения

На базе H2000+ можно построить не только систему диспетчеризации котельной любого уровня сложности, но и полноценную систему безопасности, ситуационного управления инженерным электрическим оборудованием, и создать максимально комфортные условия проживания.



WEB сервис и Мобильное приложение

Контроль и управление отоплением выполняется через Интернет, который обеспечивает встроенный GSM модем прибора или Ethernet-технология - прямое подключение к домашней сети объекта. Приложение для мобильных устройств iOS и Android обладает возможностью не только управления, но  и выполнения сервисных и пользовательских настроек прибора.



Встроенные OpenTherm и E-BUS

Цифровое управление по поддерживаемому котлом интерфейсу предусматривает расчет заданной температуры теплоносителя, оптимальной для действующего режима отопления. Температуру теплоносителя при этом поддерживает электроника котла, которая плавно изменяет (модулирует) его мощность.



Управление каскадом котлов

Контроллер поддерживает работу котлов в оптимальном режиме пониженной мощности. Если возможностей уже работающих в каскаде котлов недостаточно, подключается следующий, при этом мощность каждого котла понижается. Управление котлами в каскаде возможно как в цифровом, так и в релейном режиме.



Модули расширения ZE-66

Количество управляемых релейных и универсальных выходов контроллера и контролируемых им входов и датчиков температуры может быть увеличено с помощью дополнительных блоков расширения. Блоки ZE-66 подключаются к головному прибору по цифровому интерфейсу и обеспечивают контроль управления системой отопления любой конфигурации.



Приоритет ГВС и управление насосами

Управление контуром ГВС имеет настраиваемый приоритет. В момент его включения работа насоса в других контурах может быть отключена. Контроллер предусматривает несколько режимов работы насоса: Постоянная работаРабота по запросу контура и Работа по ПЗА. Для предотвращения закисания в летний период, реализован режим периодической прокрутки.



Управление сервоприводами

Контроллер работает с трехходовыми импульсными сервоприводами и термоголовками. Он формирует команды настраиваемой длительности для управления вращением электромотора на Открывание и Закрывание в зависимости от измеряемой текущей температуры в управляемом контуре. При большой дельте между текущей и заданной температурой предусмотрена автоматическая коррекция длительности вращения.





Погодозависимое управление

Контроллер управляет работой каждого контура с учетом изменения уличной температуры, которая контролируется штатным или подключаемым датчиком, а также может быть получена через интернет с погодного сервера . Изменение наклона кривой ПЗА при коррекции целевой температуры выполняется алгоритмом, без ручного ввода коэффициента наклона.



Расписание режимов отопления

Управление работой отопления по расписанию: по дневной температуре (часовые интервалы для выбранного дня), по еженедельной температуре (часовые интервалы для недельного цикла), интервальное расписание (температуры/режимы в определенном временном интервале с дискретностью равной 1 минуте)



Напряжение питания
Основное
Резервное

9-16 В
опционально

от источника постоянного тока
от внешнего АКБ 12V / 7 А/h

GSM-модем
Частотный диапазон
  встроенный, поддерживает 2 G
800, 900, 1800, 1900 MHz

Канал передачи данных



Ethernet - проводной
GPRS

Поддерживаемые цифровые шины

OpenTherm

E-BUS

Navien
Реализуется через встроенный адаптер OpenTherm (2 канала) и внешние адаптеры OpenTherm (если есть необходимость)
Реализуется через встроенный адаптер E-BUS (1 канал) и внешние адаптеры E-BUS (если есть необходимость)
Реализуется только через внешние адаптеры Navien

Поддерживаемые интерфейсы

USB 2.0
1-wire
RS-485
K-Line
CAN
ModBus RTU


для связи прибора с ПК при настройке
для контроля цифровых датчиков температуры
для сопряжения с модулями расширения ZE-66
для сопряжения в внешними цифровыми устройствами
в разработке
профессиональный интерфейс М2М-взаимодействия, где ZONT выступает в роли Master, т.е. является ведущим



Универсальные Выходы

(могут быть назначены настройками как аналоговые входы)











6 шт.













тип выхода - открытый коллектор
(во включенном состоянии - "минус", в выключенном - напряжения нет)

Максимальный ток каждого выхода 100 мА, напряжение не более 28V
Сопротивление во включенном состоянии не более 10 Ом
Суммарный ток выходов 1-4 не более 350 мА
Суммарный ток выходов 5 и 6 не более 100 мА

тип входа - аналоговый
Входное напряжение 0-30 V
Дискретность при измерении температуры датчиком NTC - 12 бит
Дискретность при измерении напряжения (и напряжения питания/АКБ) - 0,1 V
Погрешность 2%
Подтяжка к цепи +3,3V через резистор 100 КОм

Релейные Выходы




6 шт.




Номинальный ток коммутации 7А (при резистивной нагрузке)
Коммутируемое напряжение DC (макс) 28V
Коммутируемое напряжение AC (пиковое) 240V


Блок расширения ZE-66, ZE-66E

опционально

Устройство для увеличения количества контролируемых входов / управляемых выходов / подключаемых датчиков температуры
Один блок расширения содержит:
6 релейных выходов (28V, 7А)
6 дискретных (универсальных) входов/выходов
Интерфейс 1-Wire (поддержка цифровых проводных датчиков температуры)


Проводные цифровые датчики температуры







до 25-ти шт.







тип - DS18S20, DS18B20
Внимание - не оригинальные датчики могут не работать

Радио датчики температуры








до
40-ка шт.
к одному радиомодулю




тип - ZONT МЛ-712, МЛ-740, МЛ-745, МЛ-711

Рабочая частота 868 MHz

Радиоканал



433 MHz
868 MHz


Встроенный
Подключаемый через дополнительный радиомодуль ZONT МЛ-489, МЛ-590


Радиозоны 433 и 868 MHz

без ограничений  Датчиков в одной зоне до 6-ти шт.



Прочие характеристики
Вход для микрофона
Рабочий интервал окружающих температур
Габаритные размеры
Корпус


Есть

 -40 - + 50 гр.
160х90х60 мм.
D9MG


(сейчас программно не поддерживается, в разработке)



Пластиковый, на DIN рейку
