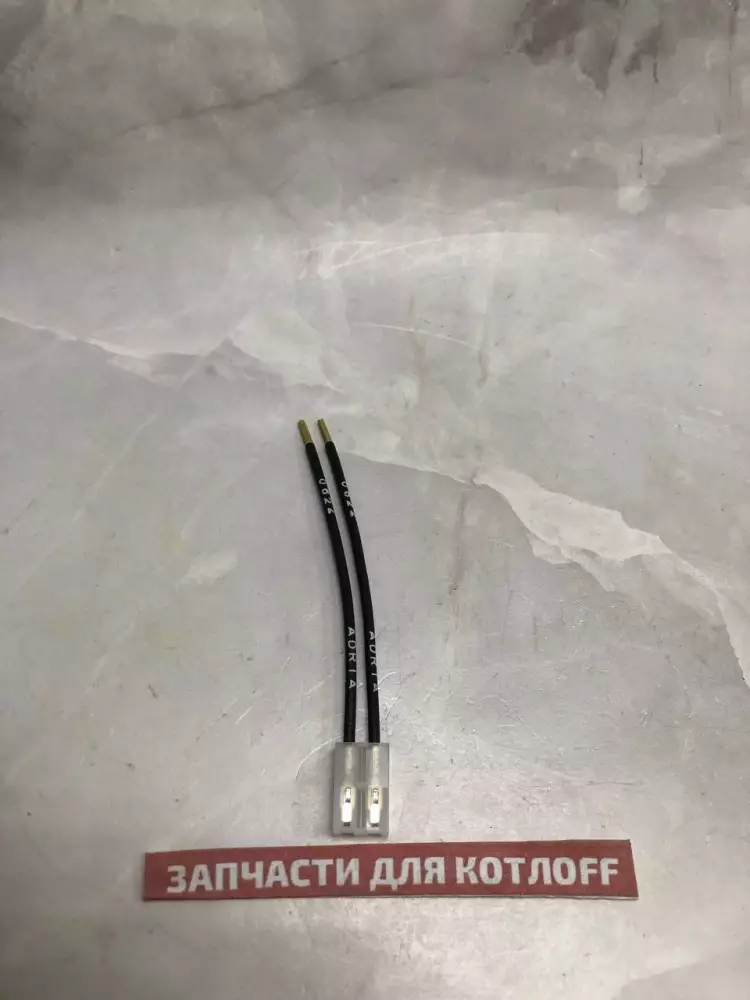

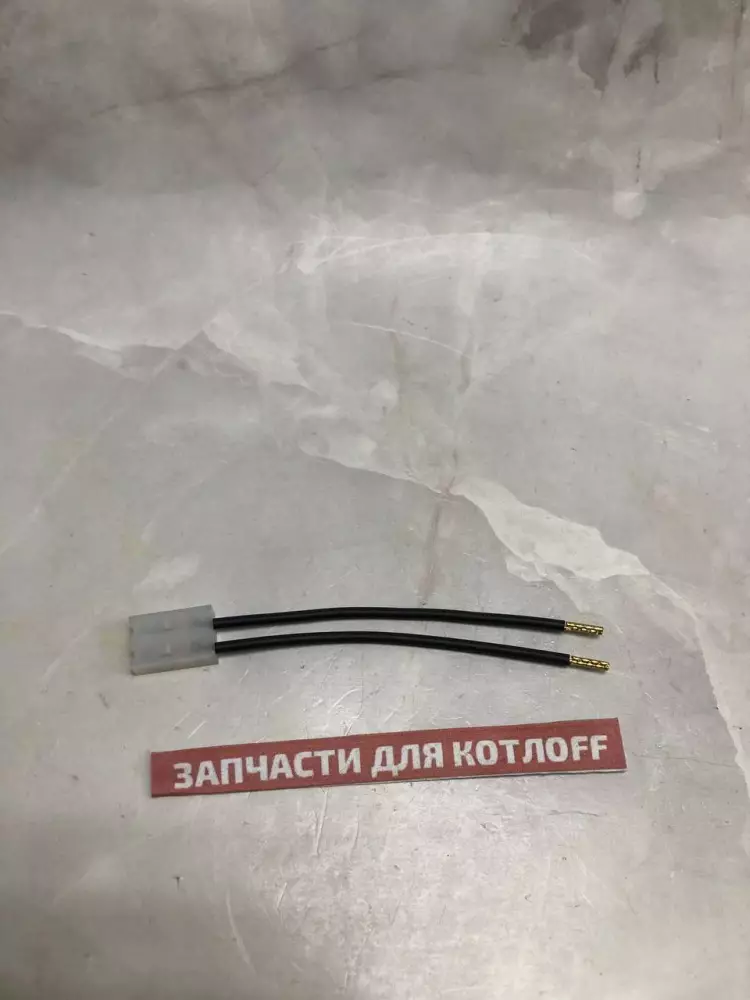

Кабель выносной панели OpenTherm BAXI 8512380 для котлов LUNA-3 Comfort
2 000 Р
В корзину
Купить в 1 клик
Артикул:
8512380
Бренд:
Baxi
Модель:
подходит для: BAXI LUNA-3 Comfort (1.240 / 1.310 / 240 / 310 Fi/i), BAXI LUNA-3 Comfort Air (250 / 310 Fi), BAXI NUVOLA-3 Comfort (240 / 280 / 320 Fi/i)
Тип оборудования:
Запчасти для настенных газовых котлов
Страна производитель:
Италия
Распечатать
Сохранить в PDFКабель выносной панели OpenTherm BAXI 8512380 (проводка разъема CN7) — это оригинальный сертифицированный элемент электронной системы настенного газового котла. Данный узел отвечает за стабильную проводную связь между съемной цифровой панелью управления и главной электронной платой оборудования, обеспечивая непрерывную передачу команд и данных по цифровому протоколу OpenTherm.
В процессе постоянной эксплуатации деталь может подвергаться естественному старению контактов, механическим повреждениям при обслуживании или воздействию сырости. Установка оригинального узла гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает безопасность использования и исключает риск потери связи с комнатным термостатом-регулятором.
Возможные неисправности и симптомы
- Потеря связи с панелью (ошибка): На дисплее выносного пульта мигает код ошибки связи (например, E98 или E99), и котел перестает реагировать на любые команды.
- Экран панели полностью погас: На съемный блок управления не поступает электропитание от платы котла, при этом само отопительное оборудование может быть включено в сеть.
- Самопроизвольный сброс настроек: Периодическое кратковременное пропадание контакта в разъеме CN7, приводящее к перезагрузке панели и сбою заданных температурных режимов.
- Визуальный обрыв или пережатие: Механическое повреждение изоляции, излом токоведущих жил или оплавление шлейфа из-за случайного соприкосновения с горячими узлами камеры сгорания.
- Окисление контактов штекера: Появление налета на клеммах коннектора после разгерметизации гидравлики или развоздушивания котла, блокирующее прохождение слаботочного цифрового сигнала.
Полезно знать при замене
- Взаимосвязь с другими узлами: Если замена кабеля не устранила ошибку связи, проблема может крыться в выгорании самого порта CN7 на главной электронной плате котла или в выходе из строя электронной платы съемной панели управления.
- Профилактика и защита: При прокладке кабеля внутри корпуса следите, чтобы шлейф не натягивался и не касался металлических элементов камеры сгорания, вентилятора или трубок ГВС. Высокая температура быстро разрушает пластиковый коннектор и оплетку.
- Особенности монтажа: Перед заменой соединительного провода необходимо полностью обесточить котел, вынув вилку из розетки. Сливать воду из отопительного контура или перекрывать газ для этого типа ремонта не требуется.
Рекомендации мастера
- Проверьте плотность посадки: При подключении штекера к разъему CN7 на плате управления убедитесь, что пластиковая защелка коннектора встала в паз до характерного щелчка. Неполный контакт вызовет плавающие ошибки связи.
- Очистите ответную часть разъема: Если старая проводка пострадала от сырости, перед подключением нового оригинального шлейфа обработайте контакты на плате специальным диэлектрическим спреем-очистителем.
- Используйте штатные кабельные каналы: Укладывайте провод строго по заводским пластиковым направляющим (клипсам) внутри блока управления котла, чтобы защитить его от случайного защемления при закрытии передней крышки.
- Диагностика перед покупкой: Прозвоните жилы старого кабеля мультиметром в режиме проверки целостности цепи, одновременно покачивая провод — это поможет локализовать скрытый внутренний надлом до приобретения новой запчасти.
- Выбирайте оригинальный шлейф BAXI: Низковольтный интерфейс OpenTherm чувствителен к сечению жил и качеству экранирования. Кустарные телефонные провода или неоригинальные шлейфы могут собирать электромагнитные наводки от работы насоса и вентилятора, искажая сигналы автоматики
