Каталог товаров / Запчасти / Для настенных газовых котлов / Блок управления Navien Deluxe, Ace 13-24кВт (Предыдущая версия)

Блок управления (плата) NAVIEN 30013766B для котлов Navien Deluxe, Ace

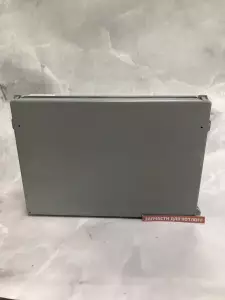

Блок управления Navien Deluxe, Ace 13-24кВт (Предыдущая версия) — фото 2

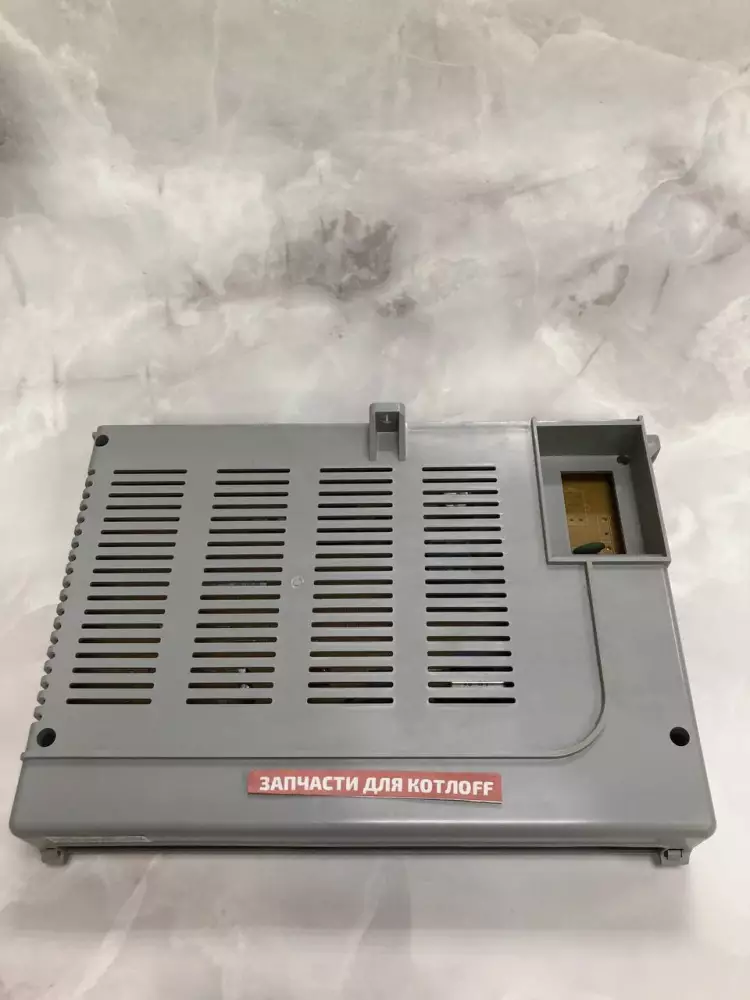

Блок управления Navien Deluxe, Ace 13-24кВт (Предыдущая версия) — фото 3

12 500 Р

Проверить совместимость и заказать

В наличии на складе: Дорожный переулок, 3 Б

Артикул:

30013766B

Бренд:

Navien

Модель:

Подходит для: Navien Deluxe (13-24K), Deluxe Coaxial (13-24K), Deluxe Plus (13-24K), Deluxe Plus Coaxial (13-24K), Ace (13-35K), Ace Coaxial (13-30K), Atmo (13-24A).

Тип оборудования:

Запчасти для настенных газовых котлов

Страна производитель:

Южная Корея

Распечатать

Сохранить в PDF КУПИТЬ С ДОСТАВКОЙ НА ЯНДЕКС МАРКЕТ

Блок управления (плата) NAVIEN 30013766B — это оригинальный сертифицированный элемент автоматики настенного газового котла. Данный узел выполняет роль главного интеллектуального центра оборудования, координируя и автоматизируя все рабочие процессы. Он отвечает за безопасный розжиг горелки, регулирует модуляцию пламени газового клапана, контролирует скорость работы вентилятора и циркуляционного насоса, а также непрерывно обрабатывает информацию с защитных датчиков температуры, протока и давления для исключения аварийных ситуаций.

В процессе постоянной эксплуатации деталь подвергается тепловым нагрузкам и уязвима к нестабильным параметрам электрической сети. Установка оригинального блока автоматики гарантирует точное восстановление заводских алгоритмов работы котла, возвращает стабильность взаимодействия с выносным пультом и обеспечивает абсолютную безопасность использования отопительного оборудования.

Возможные неисправности и симптомы

Котел полностью не включается: Экран комнатного пульта или встроенная индикация не светятся, прибор никак не реагирует на подачу питания 220В из-за выгорания входных цепей платы.
Сбой передачи данных (ошибка связи): На выносном дисплее отображается ошибка соединения (например, сбой связи с пультом), котел перестает реагировать на регулировки пользователя.
Хаотичные аварийные блокировки: Появление на экране системных кодов ошибок процессора (например, ложные фиксации перегрева, отсутствия пламени или сбоя тяги), которые не удается сбросить перезагрузкой.
Отсутствие питания на отдельных исполнительных узлах: Котел выдает блокировку по вентилятору, насосу или трехходовому клапану, хотя сами эти физические узлы полностью исправны.
Визуальные повреждения элементов: Следы нагара, оплавления дорожек, деформация реле или вздутие конденсаторов, обнаруженные при визуальном осмотре платы. [1]

Полезно знать при замене

Взаимосвязь с другими узлами: Если старая плата управления сгорела, перед подключением новой обязательно проверьте мультиметром обмотки вентилятора, катушек газового клапана, циркуляционного насоса и сервопривода. Если в одном из этих узлов есть короткое замыкание, оно мгновенно сожжет и новый блок управления.
Профилактика и защита: Чтобы максимально продлить срок службы корейской микропроцессорной электроники, подключайте отопительный прибор исключительно через качественный инверторный стабилизатор напряжения и организуйте надежное заземление корпуса.
Особенности монтажа: Перед демонтажем полностью обесточьте устройство. При переподключении многочисленных шлейфов проводов действуйте аккуратно, чтобы не погнуть пины разъемов и не перепутать посадочные клеммы.

Рекомендация мастера

Контроль положения DIP-переключателей под мощность (13–24 кВт): Обратите внимание, что данная плата является универсальной для всей линейки котлов Navien малой и средней мощности от 13 до 24 кВт (а также некоторых модификаций Ace до 35 кВт). На текстолите блока управления расположен блок маленьких переключателей (DIP-тумблеров). Перед монтажом новой платы обязательно найдите эту группу переключателей на старой плате и выставьте их на новой детали в точности так же. Данные настройки напрямую задают тип используемого газа (природный или сжиженный), тип дымоудаления (атмосферный Atmo или турбированный Deluxe) и точную мощность вентилятора. Ошибка в их положении приведет к отрыву пламени, хлопкам при розжиге, жесткому тактованию или выпадению котла в перманентную аварию.
