Вторичный теплообменник ГВС Protherm 30005013A для котлов Navien Ace/Deluxe 40 кВт

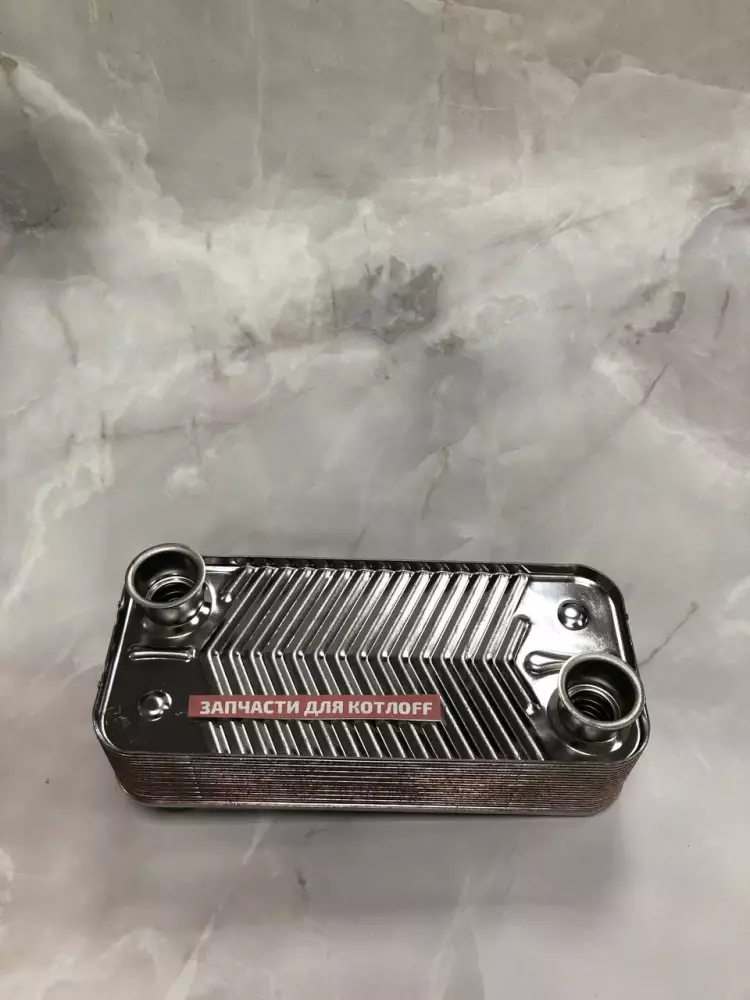

Оригинальный вторичный пластинчатый теплообменник на 20 пластин (артикул 30005013A) разработан специально для высокомощных настенных двухконтурных котлов с тепловой мощностью 40 кВт. Узел проходит обязательную заводскую сертификацию и гидравлические испытания под высоким давлением. Он устанавливается в гидравлический блок оборудования с помощью быстросъемных или болтовых соединений, обеспечивая оперативное переключение аппарата из режима отопления помещений в режим производства бытовой горячей воды.

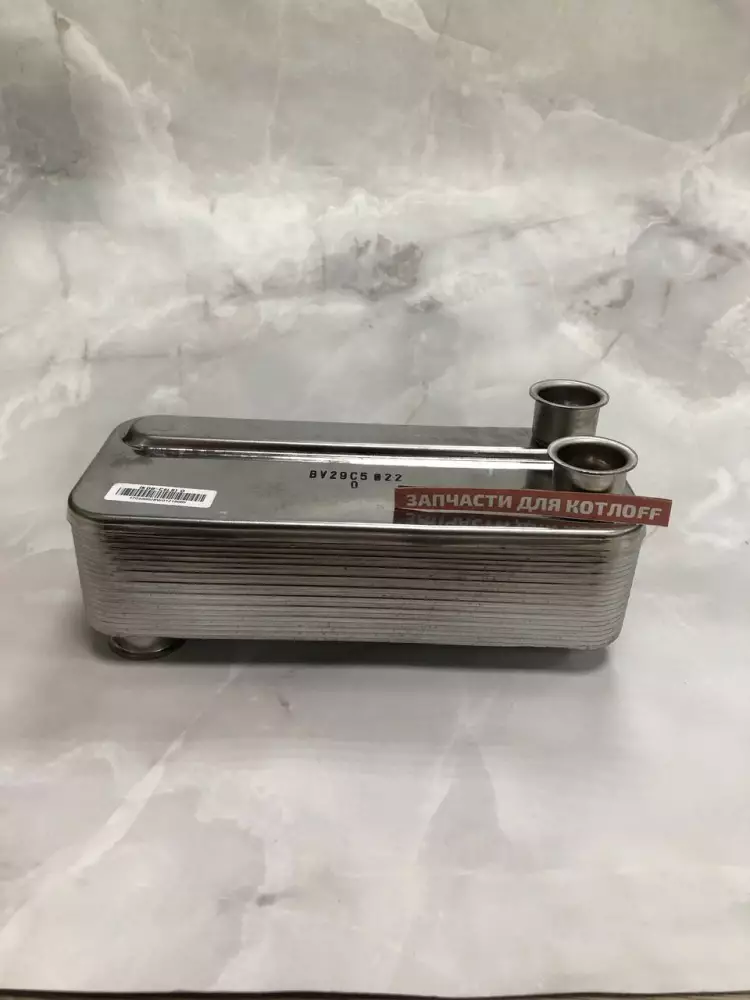

Конструктивно элемент представляет собой пакет волнообразных пластин из пищевой нержавеющей стали, спаянных между собой чистой медью в вакуумной печи. Данный узел работает в условиях постоянных температурных циклов (от 10°C до 85°C), гидроударов и постоянного контакта с жесткой водопроводной водой, насыщенной солями кальция и магния. Установка оригинального теплообменника ГВС гарантирует точное соответствие шага креплений, сохранение номинального протока воды (до 22-24 л/мин для моделей 40 кВт) и максимальную стойкость к сквозной коррозии стенок.

Возможные неисправности и симптомы

• Контрастный душ (температура воды постоянно скачет) Зарастание внутренних каналов накипью со стороны контура ГВС, ухудшающее теплообмен.
• Котел уходит в перегрев при включении горячей воды (ошибка F04 / падение в аварию) Полное блокирование протока теплоносителя из-за критического объема отложений внутри пластин.
• Растет давление в системе отопления выше 2.5–3 бар при выключенной подпитке Сквозной свищ (внутренний пробой) между пластинами, из-за чего вода из водопровода передавливает в контур отопления.
• Появление течи из-под корпуса гидроблока котла Физическая деформация корпуса детали вследствие замерзания в нем остатков воды или сильного гидроудара.
• Снижение напора горячей воды при нормальном давлении холодной Механический засор входных отверстий узла шламом, окалиной из системы отопления или песчинками.

Полезно знать при замене

• Взаимосвязь с другими узлами: Поломка или засорение теплообменника напрямую перегружает циркуляционный насос и трехходовой клапан. При демонтаже обязательно проверьте шток трехходового клапана на протечки и плавность хода, а также замените все четыре сопутствующие резиновые уплотнительные прокладки (их повторное использование гарантирует протечку).
• Профилактика и защита: Чтобы продлить срок службы узла, установите на входе холодной воды в дом полифосфатный или магнитный фильтр от накипи. Настоятельно рекомендуется проводить ежегодное плановое ТО с проверкой чистоты пластин и химическую промывку каждые 2–3 года, если жесткость воды превышает норму.
• Особенности монтажа: Перед началом любых работ полностью обесточьте газовый котел и перекройте запорный кран подачи газа. Обязательно закройте краны контура отопления, полностью слейте воду из котлового блока через сливной штуцер и перекройте вход холодной воды, иначе при снятии детали вы зальете основную электронную плату управления.

Рекомендация мастера

[КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО ИСПОЛЬЗОВАТЬ КУСТАРНЫЕ МЕТОДЫ ОЧИСТКИ ТЕПЛООБМЕННИКА С ПОМОЩЬЮ СТАЛЬНОЙ ПРОВОЛОКИ ИЛИ АГРЕССИВНЫХ НЕРАЗБАВЛЕННЫХ КИСЛОТ]: Попытки пробить засорившиеся каналы механическим путем неизбежно приводят к истончению или сквозному пробитию нержавеющих пластин толщиной всего 0.3-0.4 мм. Внутренний пробой пластин вызовет мгновенное смешивание контуров, резкий скачок давления в системе отопления до 4-6 бар, срабатывание сбросного клапана, залив помещения и, в худшем случае, полное уничтожение электронной платы управления котла стоимостью в половину агрегата. Не экономьте на безопасности — заменяйте изношенный узел на новый оригинальный элемент.
