Каталог товаров / Запчасти / Для настенных газовых котлов / Дисплей Vaillant TEC Plus

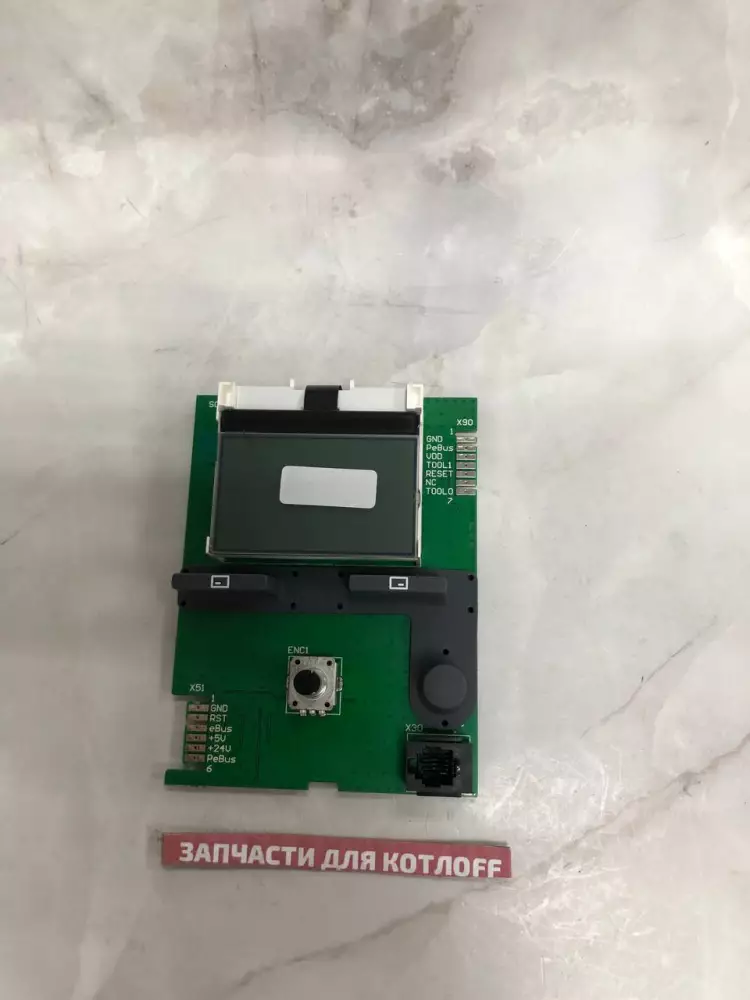

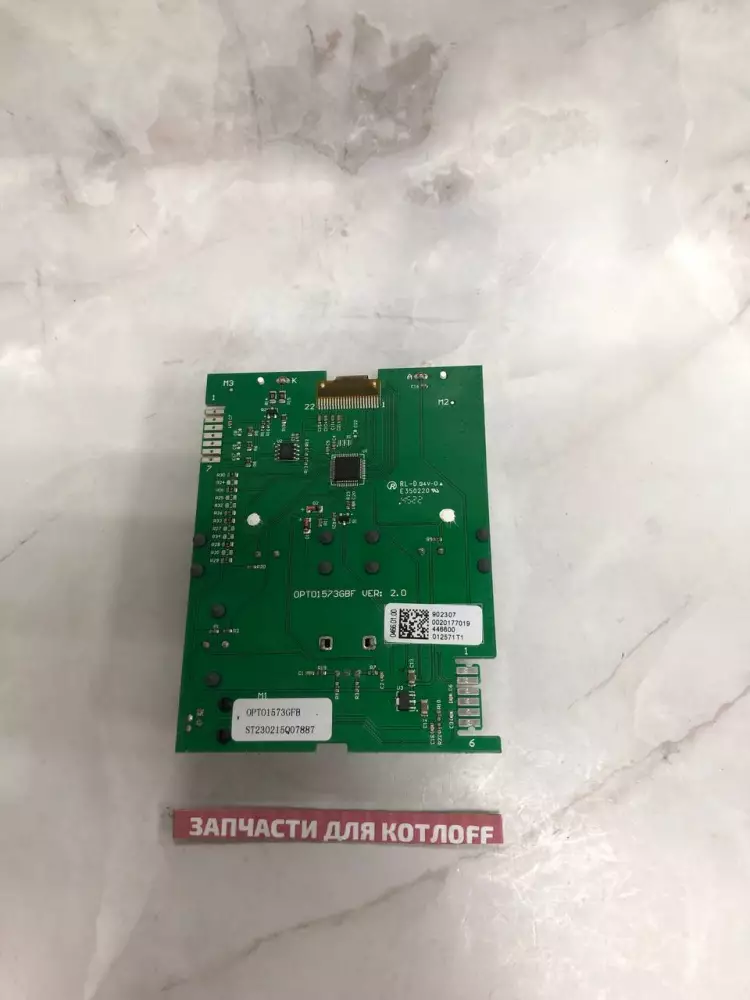

Плата дисплея (интерфейса) VAILLANT 0020202560 для котлов Vaillant turboTEC/atmoTEC Plus.

13 800 Р

В корзину

Купить в 1 клик

Артикул:

0020202560

Бренд:

Vaillant

Модель:

Подходит для: Настенных газовых котлов повышенной комфортности Vaillant turboTEC Plus (VUW/VU 202, 242, 282, 322, 362 /5-5), atmoTEC Plus (VUW/VU 200, 240, 280 /5-5) пятого поколения.

Тип оборудования:

Запчасти для настенных газовых котлов

Страна производитель:

Германия

Распечатать

Сохранить в PDF

Плата дисплея (интерфейса) VAILLANT 0020202560 — это оригинальный сертифицированный элемент автоматики настенного газового котла. Данный узел представляет собой выносной модуль индикации с большим жидкокристаллическим экраном, кнопками навигации, встроенным регулятором и клавишей сброса ошибок котла (Reset). Модуль интерфейса отвечает за графическое отображение текущих рабочих параметров, кодов самодиагностики и ошибок оборудования, а также обеспечивает удобный доступ сервисного инженера ко второму уровню настроек платы управления.

В процессе постоянной эксплуатации деталь подвергается нагрузкам от регулярных нажатий на кнопки, воздействию тепла внутри корпуса прибора и крайне уязвима к перепадам напряжения в электросети. Установка оригинального интерфейсного модуля гарантирует идеальную совместимость по шлейфу данных, обеспечивает корректную подсветку экрана, четкий отклик клавиш и восстанавливает полноценный визуальный контроль за работой отопительной системы.

Возможные неисправности и симптомы

Дисплей полностью погас: Экран не светится, подсветка отсутствует, и котел не реагирует на нажатие клавиш или вращение ручки-регулятора (выгорание элементов питания интерфейсной платы).
Сбой связи на основном блоке: Котёл продолжает работать по ранее заданным параметрам, но экран пуст или хаотично мигает из-за обрыва внутренней шины обмена данными.
Искажение или пропадание символов: Частичное отсутствие цифр на ЖК-экране, появление «артефактов», полос или потекших жидких кристаллов (механическое повреждение матрицы дисплея).
Клавиши управления или регулятор не работают: Невозможно изменить температуру, войти в сервисное меню или перезагрузить прибор кнопкой Reset (износ токопроводящих подложек или излом кнопок).
Постоянная подсветка без выключения: Сбой в работе микросхемы таймера на плате интерфейса, из-за чего светодиоды подсветки экрана горят непрерывно на максимальной яркости.

Полезно знать при замене

Взаимосвязь с другими узлами: Если новая плата дисплея после установки не включается, проблема может скрываться в повреждении соединительного шлейфа или выгорании выходного каскада питания 5V/12V на основной плате управления котла.
Профилактика и защита: Чтобы радикально продлить срок службы всей многокомпонентной электроники котлов Vaillant Plus, используйте качественный стабилизатор инверторного типа и не допускайте попадания влаги (конденсата) на панель при чистке.
Особенности монтажа: Перед началом работ полностью обесточьте котел. Модуль фиксируется в откидной пластиковой панели на защелках. Подключение шлейфа проводов требует аккуратности, чтобы не погнуть хрупкие пины.

Рекомендация мастера

Аккуратное переподключение шлейфа и проверка ревизии: При монтаже новой платы дисплея будьте предельно осторожны с гибким плоским шлейфом данных, соединяющим интерфейс с основной платой управления. Никогда не извлекайте и не вставляйте разъем шлейфа «на излом» или при включенном питании котла — это гарантированно сожжет сигнальный процессор. Также перед покупкой убедитесь, что ваш котел относится именно к серии Plus (с большим экраном и крышкой). Для базовой серии Pro этот артикул конструктивно и программно не подойдет — там устанавливается совершенно другая плата дисплея уменьшенного размера.
