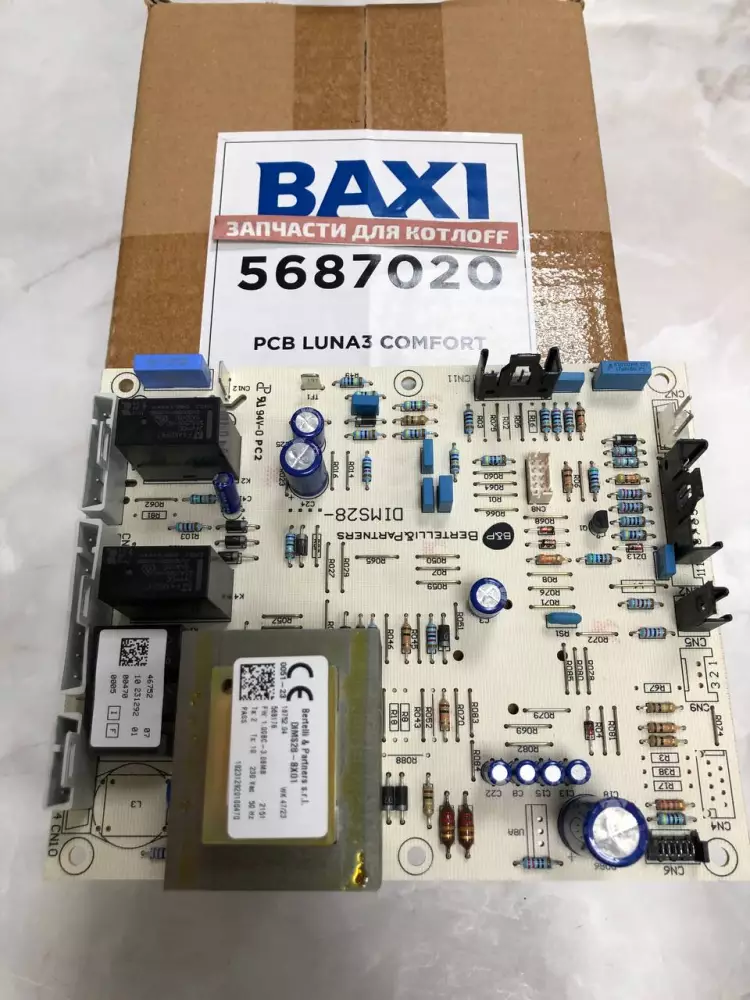

Электронная плата управления Baxi 5687020 для котлов LUNA-3 COMFORT
21 500 Р
В корзину
Купить в 1 клик
Артикул:
5687020
Бренд:
Baxi
Модель:
Подходит для: LUNA-3 COMFORT (1.240, 240, 310 Fi/i), LUNA-3 COMFORT AIR, LUNA-3 SILVER SPACE, NUVOLA-3 COMFORT.
Тип оборудования:
Запчасти для настенных газовых котлов
Страна производитель:
Италия
Распечатать

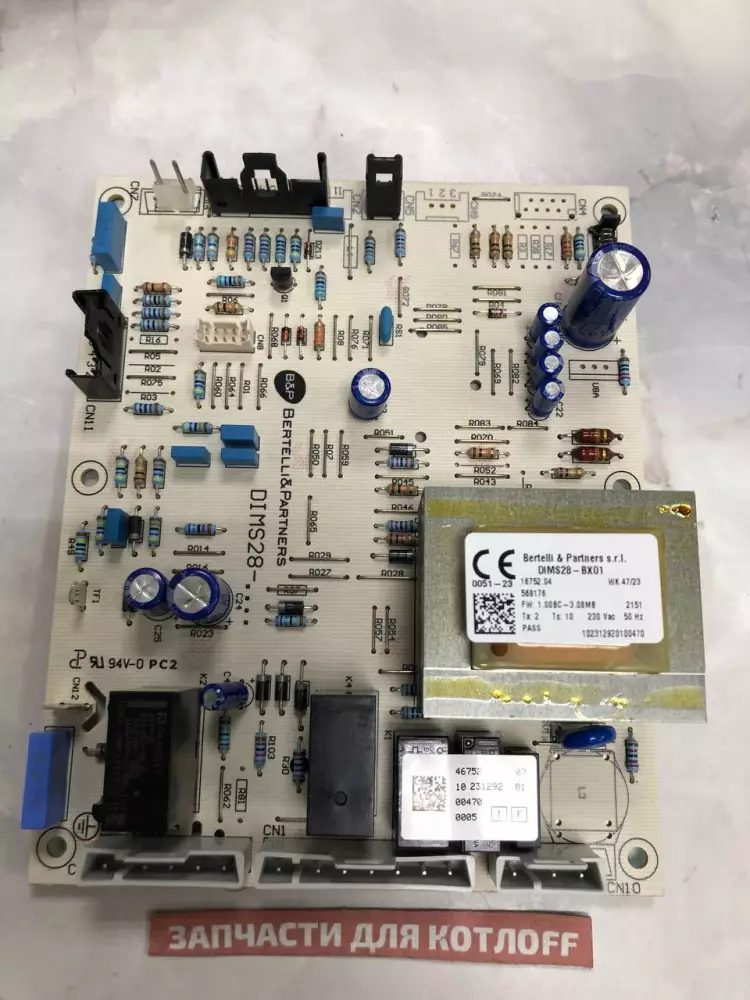

Сохранить в PDFЭлектронная плата управления Baxi 5687020 — это оригинальный сертифицированный элемент системы автоматики настенного газового котла. Данный узел (модель Bertelli DIMS 28) отвечает за обработку сигналов, поступающих со съемной беспроводной или проводной цифровой панели, а также за координацию работы вентилятора, циркуляционного насоса и модуляционного газового клапана. [1, 2]
В процессе постоянной эксплуатации деталь подвергается естественным термическим нагрузкам и перепадам напряжения в сети. Установка оригинального узла гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает безопасность использования и исключает риск повреждения смежных дорогостоящих компонентов котла.
Возможные неисправности и симптомы
- Ошибка E01: Сбой при попытке розжига (плата не открывает газовый клапан или не видит пламя).
- Ошибка E03: Ошибка системы дымоудаления при полностью исправной турбине и чистом дымоходе.
- Ошибка E98: Сбой внутренней коммуникации или критическая ошибка параметров самой платы управления.
- Потеря связи с панелью: Котел перестает видеть выносную консоль Comfort, на дисплее отображается ошибка связи.
- Котел «молчит»: Отсутствует индикация на панели, плата не реагирует на сетевое питание. [1]
Полезно знать при замене
- Взаимосвязь с другими узлами: Одновременно с заменой платы обязательно осмотрите состояние контактов реле давления (прессостата) и состояние цепи ионизации пламени.
- Профилактика и защита: Микросхемы Bertelli DIMS крайне чувствительны к наведенному потенциалу на корпусе, поэтому помимо стабилизатора котел обязательно должен иметь заземление и диэлектрическую изолирующую вставку на газопроводе. [1]
- Особенности монтажа: Все шлейфы подключаются к клеммной колодке строго при отключенном внешнем питании. Корпус защитной панели должен быть герметично закрыт для исключения попадания конденсата.
Рекомендация мастера
- Обязательное программирование (F-параметры): Данная плата поставляется как универсальная для нескольких типов котлов (с открытой и закрытой камерой, разной мощности). После физической установки деталь необходимо перепрограммировать через сервисное меню панели под вашу конкретную модель. Особое внимание уделите настройке параметров типа камеры (параметр F03) и мощности (F04/F05), иначе котел сразу уйдет в ошибку
