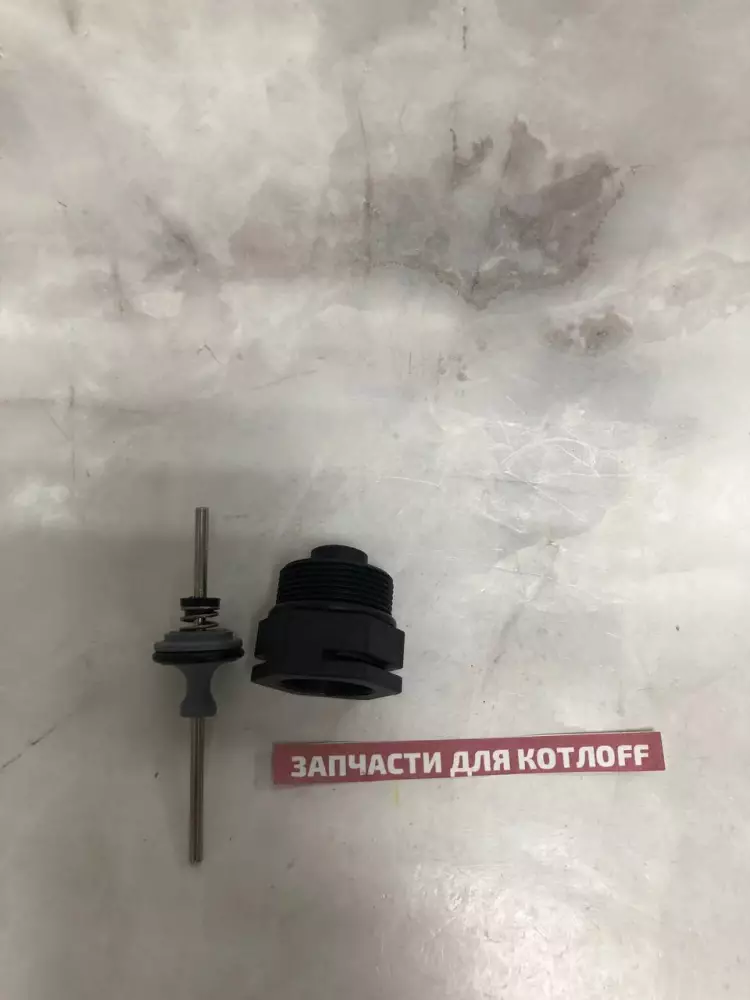

Внутренний механизм подачи гидравлической системы Kombi, аналог 7868772А, совместим с 7868772 VIESSMANN

1 500 Р

Проверить совместимость и заказать

В наличии на складе: Дорожный переулок, 3 Б

Артикул:

7868772А

Бренд:

Аналог Bitron

Модель:

Применимость: Viessmann Vitopend 100 Вт A1JB (24 кВт), Viessmann Vitopend 100 Вт A1HB (24 кВт), Viessmann Vitopend 100 Вт WH1D (24 кВт)

Тип оборудования:

Запасные части для газовых котлов

Страна производитель:

Турция/Китай

Распечатать

Сохранить в PDF

Внутренний механизм подачи гидравлической системы Kombi, аналог 7868772А — это сертифицированный сменный элемент (внутренний ремкомплект / картридж трехходового клапана) второй композитной гидрогруппы настенного газового котла Viessmann. Узел расположен непосредственно во внутренней камере подающего пластикового коллектора. Физическая суть его работы заключается в следующем: при открытии крана горячей воды внешний линейный шаговый двигатель плавно выдвигает шток, механически утапливая внутренний затвор механизма подачи. В этот момент узел герметично перекрывает выход воды в радиаторы отопления и перенаправляет весь объем энергии во вторичном теплообменнике для мгновенного приготовления горячей санитарной воды. При закрытии смесителя мощные пружины возвращают затвор в исходное положение.

В ходе тщательной эксплуатации пластиковые направляющие, шток, пружины и резиновые запорные манжеты подвергаются температурным перепадам, гидравлическим ударам, а также постоянному трению в среде с большой концентрацией накипи и ржавчины.

Возможные неисправности и симптомы

Батареи греются в режиме ГВС : Износ или деформация запорных резиновых колец внутреннего механизма приводят к тому, что теплоноситель частично прорывается в систему отопления во время работы, вода из крана идет едва теплой.
Отсутствие горячей воды : Котел заклинивает в одном положении. При разборе ГВС горелка зажигается, но вода на выходе остается холодной, так как внутренний шток механизма заклинил из-за накипи и не переключает контур.
Капли воды из-под тактового двигателя : Прогрессирующий износ внутренних микросальников штока приводит к тому, что теплоноситель начинает сочиться через верхнюю часть картриджа прямо в месте посадки сервопривода (что грозит КЗ мотора).
Выход котла в аварию по перегреву : Полное блокирование циркуляции через первичный теплообменник в момент переключения режимов из-за механического разрушения или перекоса пружины внутри детали.

Полезно знать при замене

Взаимосвязь с другими узлами : Если вы обнаружили следы подтекания воды через шток механизма, обязательно внимательно осмотрите, протрите и просушите съемный машинный двигатель (сервопривод, арт. 7828748А). Попадание влаги внутрь его корпуса — основная причина короткого замыкания обмоток статора и последующего выгорания реле управления на основной электронной плате котла.
Профилактика и защита : Подвижные элементы затвора крайне чувствительны к механическим воздействиям. Чтобы защитить новый узел от преждевременного износа и заклинивания частиц ржавчины или окалины в трубе, на обратной линии нагрева перед котлом обязательно должен быть установлен качественный фильтр-грязевик или магнитный дешламатор.
Особенности монтажа : Для проведения замены необходимо полностью обесточить котел, перекрыть запорные краны отопления и ГВС, после чего полностью слить воду из его внутреннего контура. Снимите клеммы привода, снимите фиксирующую скобу и аккуратно извлеките старый механизм из пластикового корпуса гидрогруппы. Перед монтажом аналога 7868772А тщательно очистите внутреннюю часть коллектора камеры от накипи и шлама, после чего установите новый картридж на резиновые кольца с тонким слоем термостойкой силиконовой смазки для плавного хода.
