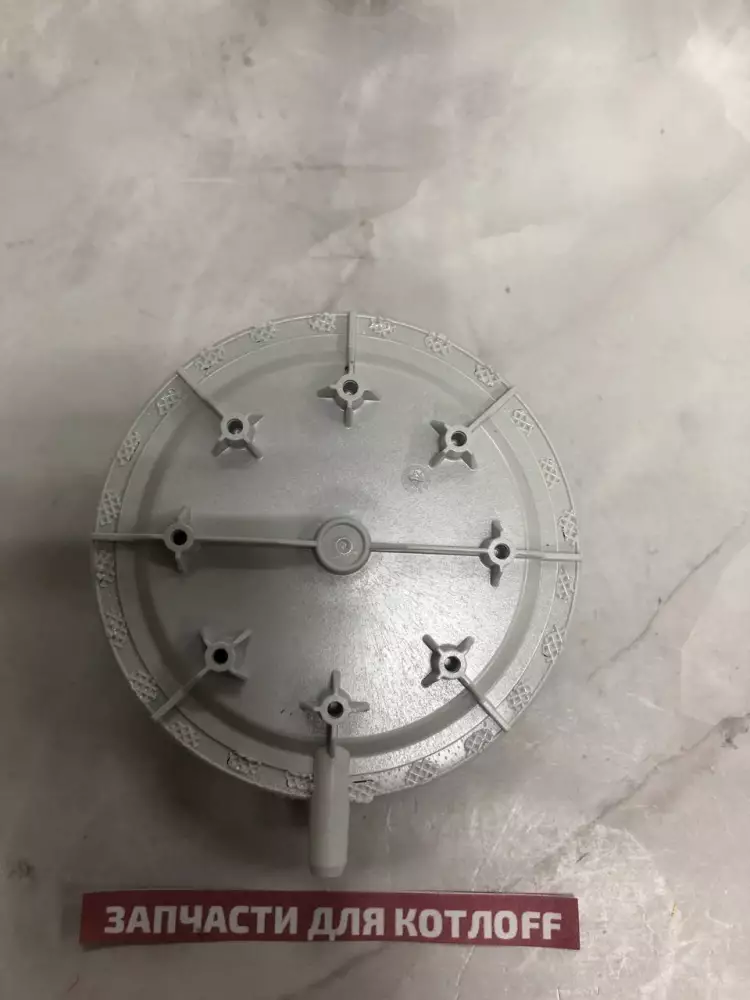

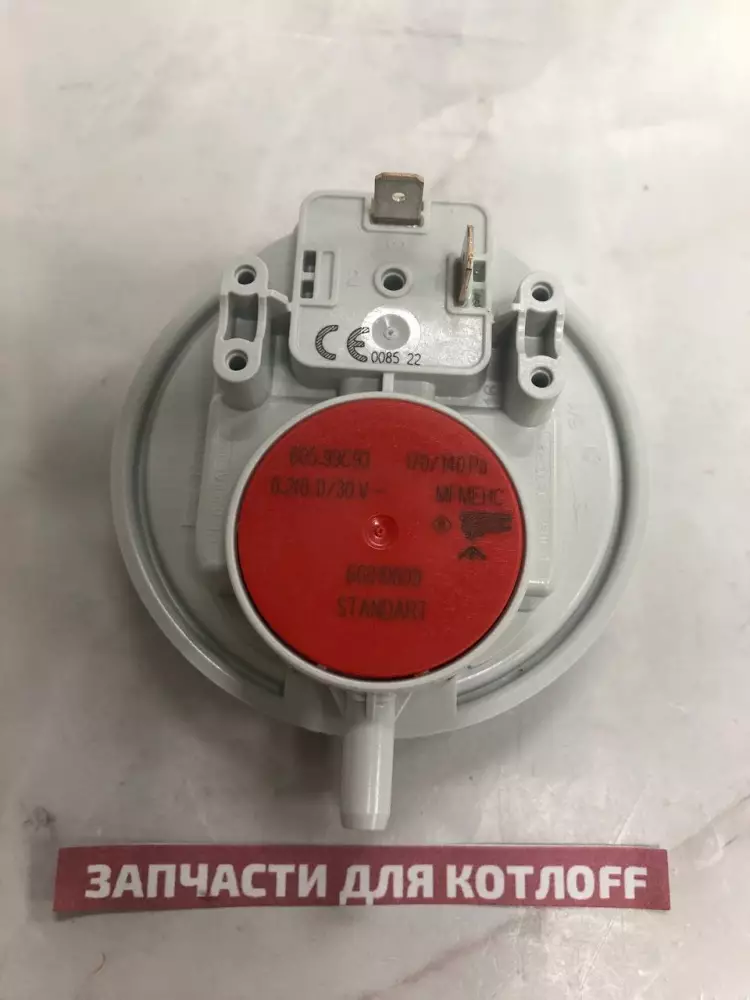

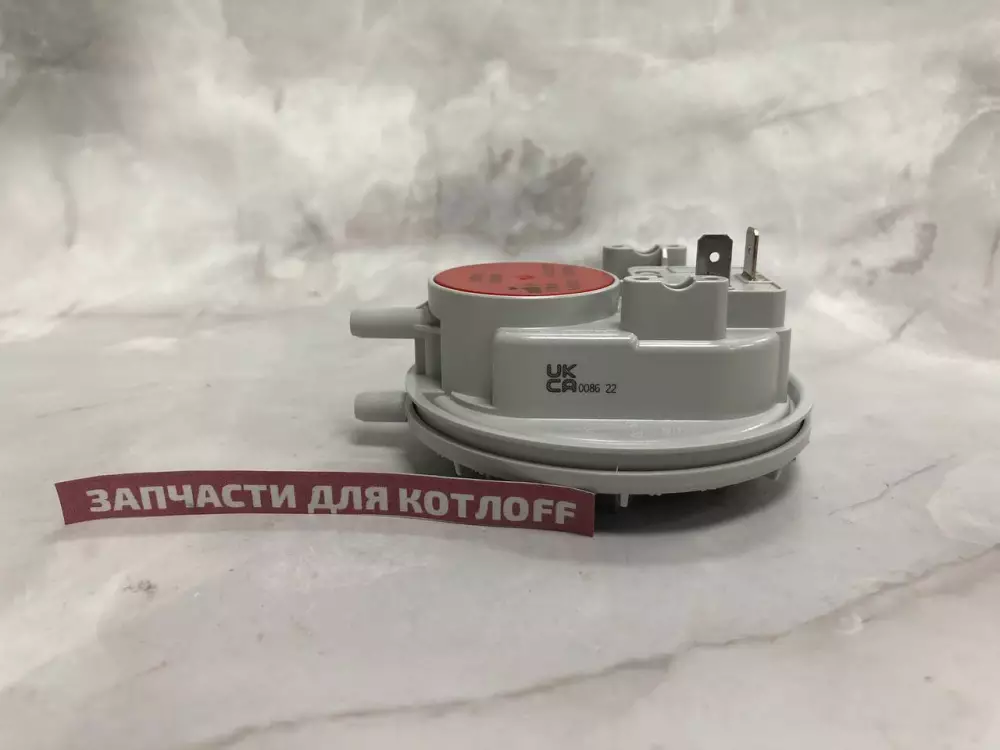

Переключатель 170/140 Ра, аналог 7817494А, совместим с 7817494 VIESSMANN

Переключатель 170/140 Pa, аналог 7817494А — это важнейший сертифицированный элемент системы автоматики и безопасности настенного газового котла с закрытой (турбированной) камерой сгорания. Данное дифференциальное реле давления воздуха (прессостат/маностат) [разработано с учетом конструктивных особенностей мощных дымососов (60 Вт). Высокий порог срабатывания обеспечивает повышенную надежность газового аппарата. Физический принцип работы датчика основан на замере разницы давлений: при запуске вентилятора воздушный поток через трубку Вентури создает необходимое разрежение, под действием которого внутренняя силиконовая мембрана прессостата прогибается и замыкает электрические контакты микропереключателя. Электронная плата считывает этот импульс как подтверждение наличия тяги и выдает разрешение на розжиг горелки. Настройки калибровки данного узла строго соответствуют заводским стандартам: порог замыкания 170 Па, порог размыкания — 140 Па.

В процессе постоянной эксплуатации механические микроконтакты, пружина и чувствительная мембрана узла подвергаются циклическим нагрузкам, температурным перепадам и агрессивному воздействию конденсата. Установка нового качественного аналога прессостата гарантирует эталонную точность фиксации воздушного потока, восстанавливает корректный цикл автоматического запуска котла и полностью исключает риски аварийной остановки системы отопления дома в разгар зимнего сезона.

Возможные неисправности и симптомы

• Блокировка котла по ошибке дымоудаления: На ЖК-дисплее регулярно загорается аварийный код неисправности (например, ошибка F5 или значок неисправности системы дымоудаления на котлах Viessmann), и работа прибора блокируется.
• Вентилятор вращается, но розжига нет: После запроса тепла или ГВС турбина начинает активно работать, но искра на горелку не подается, так как прессостат не замыкает контакты.
• Залипание контактов реле: Котел уходит в аварию еще до начала вращения вентилятора. Перед пуском плата проверяет, чтобы контакты датчика были разомкнуты, и фиксирует сбой при их залипании в замкнутом положении.
• Попадание конденсата в датчик: Накопление влаги и капель воды внутри пластикового корпуса или силиконовых импульсных трубок, что физически блокирует ход внутренней мембраны.
• Отказ в морозную или ветреную погоду: Котел перестает запускаться из-за обмерзания оголовка коаксиального дымохода или образования ледяной пробки в импульсных путях датчика тяги.

Полезно знать при замене

• Взаимосвязь с другими узлами: Если замена прессостата не решила проблему с ошибкой тяги, в обязательном порядке проверьте состояние пластиковой или металлической трубки Вентури (инжектора), расположенной на улитке вентилятора. От воздействия высоких температур выхлопных газов пластиковая трубка Вентури часто оплавляется и забивается копотью, в результате чего даже исправный прессостат перестает получать сигнал давления. Также проверьте исправность реле вентилятора на плате управления.
• Профилактика и защита: Главный враг чувствительной мембраны прессостата — конденсат, образующийся из-за перепада температур в дымоходе. Чтобы продлить срок службы нового пневмореле, следите, чтобы коаксиальная труба имела правильный уклон в сторону улицы (около 1–2 градусов). Настоятельно рекомендуется устанавливать на импульсную силиконовую трубку специальный конденсатосборник (петлю), задерживающий капли воды до их попадания внутрь корпуса.
• Особенности монтажа: Для проведения ремонтных работ полностью обесточьте отопительный прибор. Слив воды из системы не требуется. Пневмореле монтируется на верхнюю панель корпуса рядом с вентилятором. По типу подключения деталь имеет 3 электрических контакта — при фиксации проводов строго соблюдайте схему подключения к клеммам COM (общий) и NO (нормально разомкнутый). Импульсные силиконовые трубки подключайте к штуцерам плотно, исключая перегибы магистрали.
