Каталог товаров / Запчасти / Для настенных газовых котлов / Пневмореле 70-60 Pа, аналог 721890300А, совместим с 721890300 BAXI

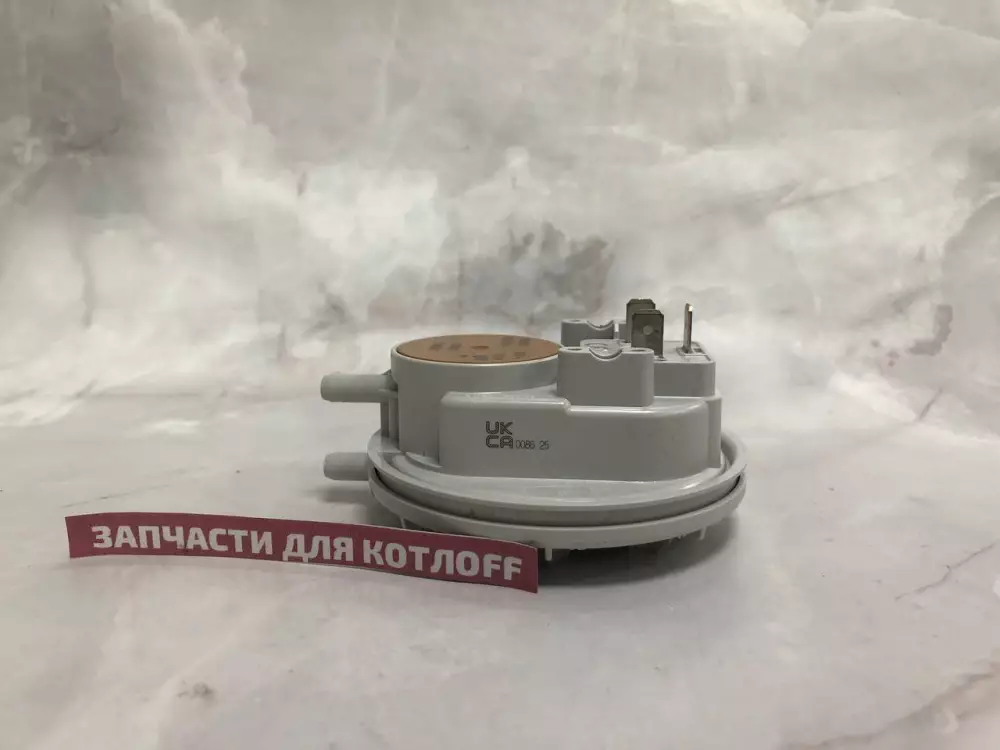

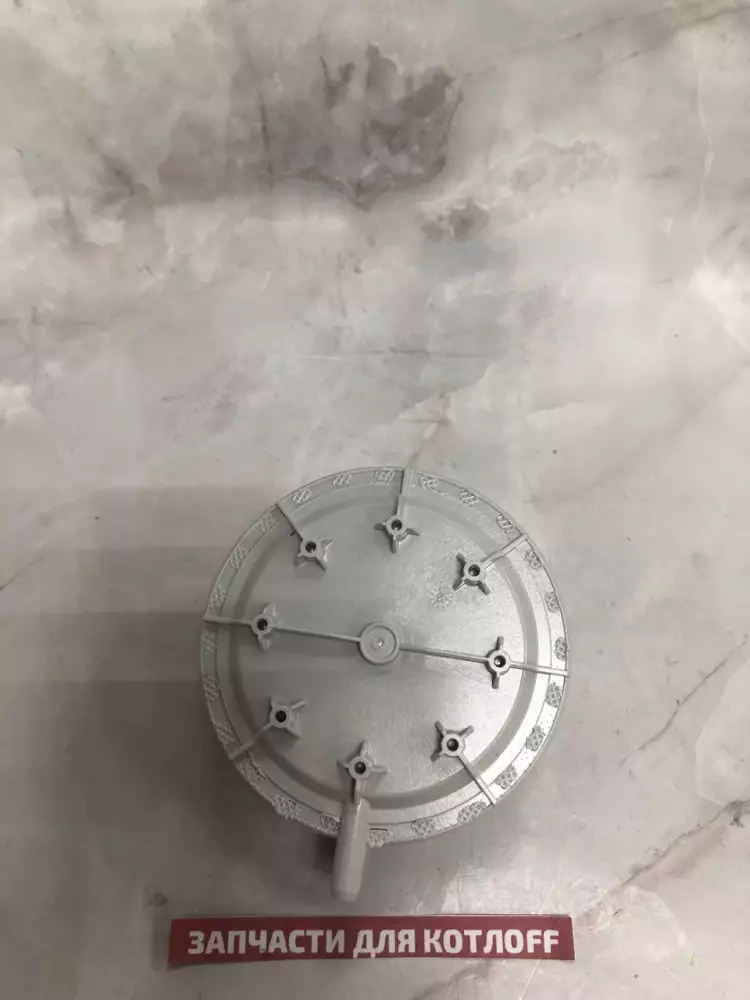

Пневмореле 70-60 Pа, аналог 721890300А, совместим с 721890300 BAXI

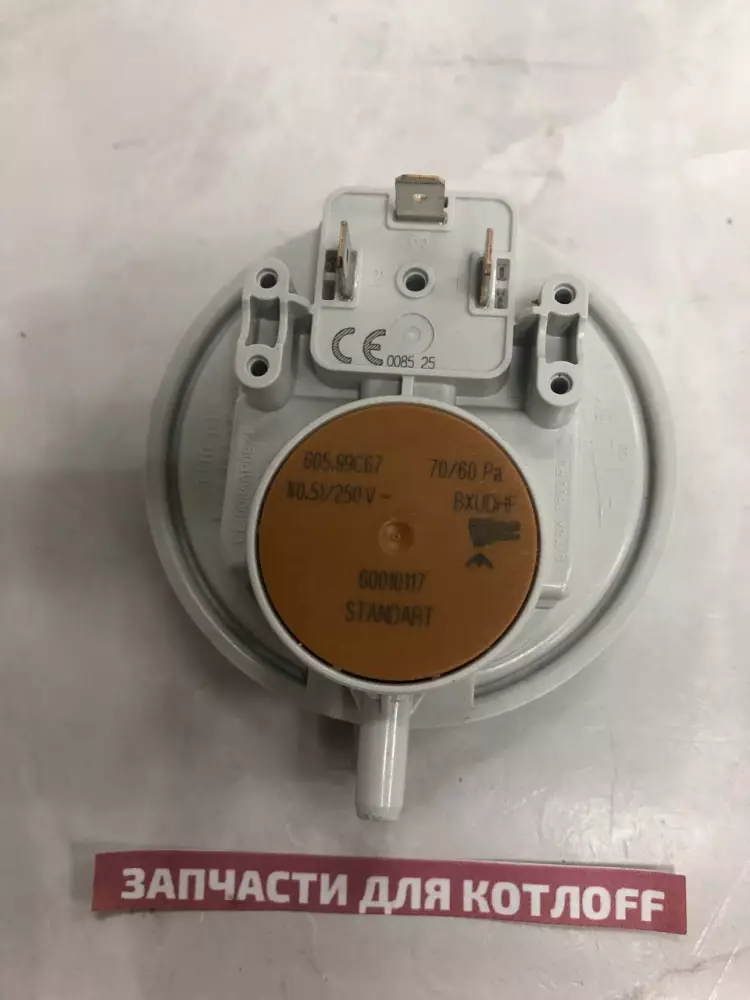

Пневмореле 70-60 Pа, аналог 721890300А, совместим с 721890300 BAXI — фото 3

2 000 Р

Проверить совместимость и заказать

В наличии на складе: Дорожный переулок, 3 Б

Артикул:

721890300А

Бренд:

Аналог HUBA Control / KERF

Модель:

Применимость: BAXI ECO Four (1,24 F / 24 F), BAXI ECO Home, BAXI ECO-3, BAXI ECO-3 Compact, BAXI ECO-4s, BAXI FOURTECH 24 F, BAXI LUNA-3, BAXI LUNA-3 Comfort, BAXI MAIN 24 Fi, BAXI MAIN Digit, BAXI MAIN Four, BAXI NUVOLA-3 Comfort

Тип оборудования:

Запасные части для настенных газовых котлов

Страна производитель:

Швейцария/Китай

Распечатать

Сохранить в PDF

Пневмореле 70-60 Па, аналог 721890300А — это важнейший сертифицированный элемент системы автоматики и безопасности настенного газового котла с закрытой (турбированной) горелкой. Назначение дифференциального реле давления воздуха (маностат) непрерывного мониторинга тяги. Физический принцип работы датчика основан на замере разницы давлений: при запуске вентилятора дымоудаления воздушный поток через трубку Вентури создает необходимое разрежение, при котором внутренняя силиконовая мембрана прессостата прогибается и замыкает электрические контакты микропереключателя. Электронная плата считывает этот импульс как свидетельство о тяге и выдает разрешение на розжиг конфорок. Настройки подключения данного узла строго соответствуют заводским рекомендациям: порог замыкания 70 Па , порог размыкания — 60 Па.

В процессе постоянной эксплуатации механических микроконтактов, пружин и чувствительной мембраны узлы подвергаются циклическим нагрузкам, температурным перепадам и агрессивному солнечному конденсату. Установка нового качественного аналога прессостата гарантирует эталонную точность подачи воздушного потока, корректирует правильный цикл запуска котла и полностью исключает риски аварийной остановки системы отопления дома в разгар зимнего сезона.

Возможные неисправности и симптомы

Блокировка котла при дымоудалении : На ЖК-дисплее регулярно загорается аварийный код неисправности (например, ошибка E03 на котлах Baxi ), сигнализирующий о проблемах с тягой, и котел блокируется.
Вентилятор вращается, но розжига нет : После запроса тепла или ГВС турбина начинает активно работать, но искра на конфорке не возникает, так как прессостат не замыкает контакты.
Попадение конденсата в датчик : Накопление влаги и капель воды внутри пластикового корпуса или силиконовых импульсных трубок, что физически блокирует ход внутренних мембран.
Отказ в морозную или ветреную погоду : Котел перестает запускаться из-за обмерзания оголовка коаксиального дымохода или образования ледяной пробки в импульсных путях датчика тяги.

Полезно знать при замене

Взаимосвязь с другими узлами : замена прессостата не решила проблему с ошибкой E03, в обязательном порядке проверьте состояние пластиковой или металлической трубки Вентури (инжектора), расположенной на улитке вентилятора. Под воздействием высоких температур выхлопных газов пластиковая трубка Вентури часто оплавляется и забивается копотью, в результате чего даже исправный прессостат перестает подавать сигнал давления. Также проверьте исправность реле вентилятора на плате управления.
Профилактика и защита : Главный враг чувствительной мембраны прессостата — конденсат, образующийся из-за перепада температуры в дымоходе. Чтобы продлить срок службы нового пневмореле, старайтесь, чтобы коаксиальная труба имела правильный уклон в сторону улицы (около 1–2 градусов). Настоятельно рекомендуется хранить на импульсной силиконовой трубке специальный конденсатосборник (петлю), переносящий капли воды.
Особенности монтажа : Для проведения ремонтных работ полностью обесточьте отопительный прибор. Слив воды из системы не требуется. Пневмореле монтируется на верхнюю панель корпуса рядом с вентилятором. По типу соединения деталь может иметь 2 или 3 электрических контакта (в зависимости от ревизии аналога) — при креплении проводов строго соблюдайте схему подключения к клеммам COM (общий) и NO (нормально разомкнутый). Импульсные трубки плотно подключайте к штуцерам, проверяя перегибы магистрали.
