Трансформатор розжига Navien 30021167A для котлов Deluxe S, C, E, One, Comfort

Трансформатор розжига Navien 30021167A для котлов Deluxe S, C, E

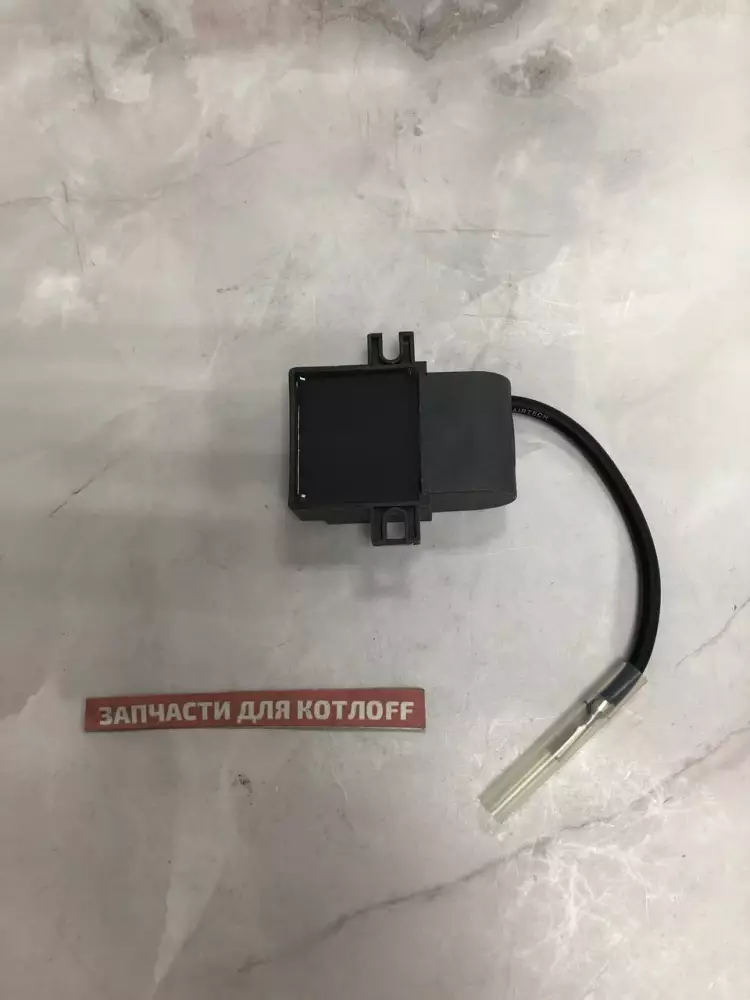

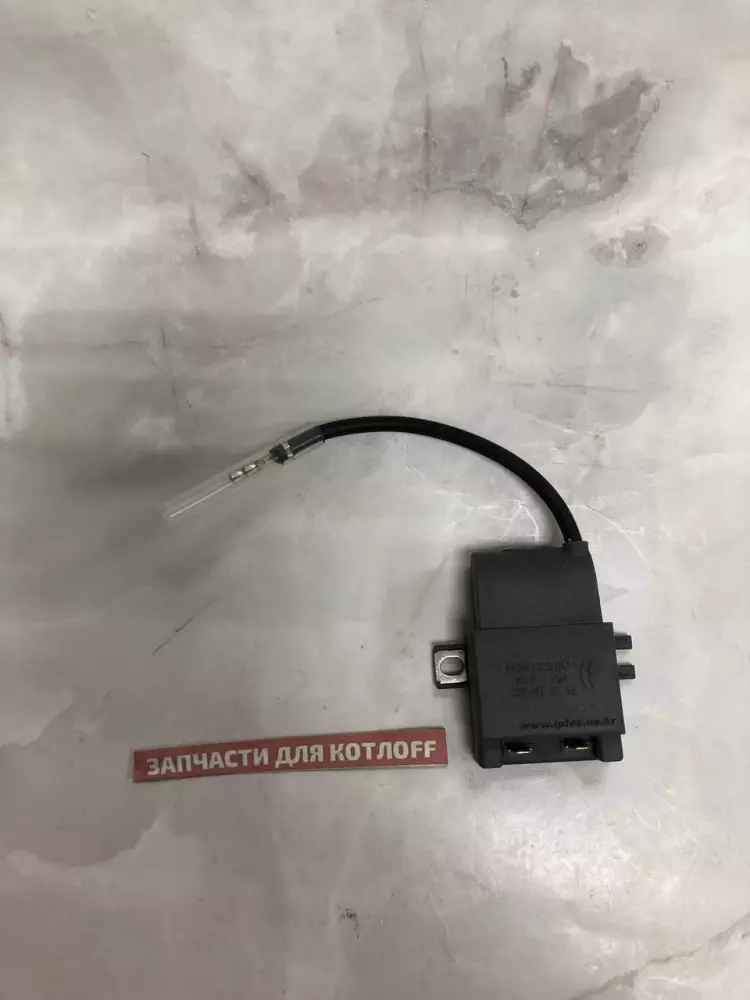

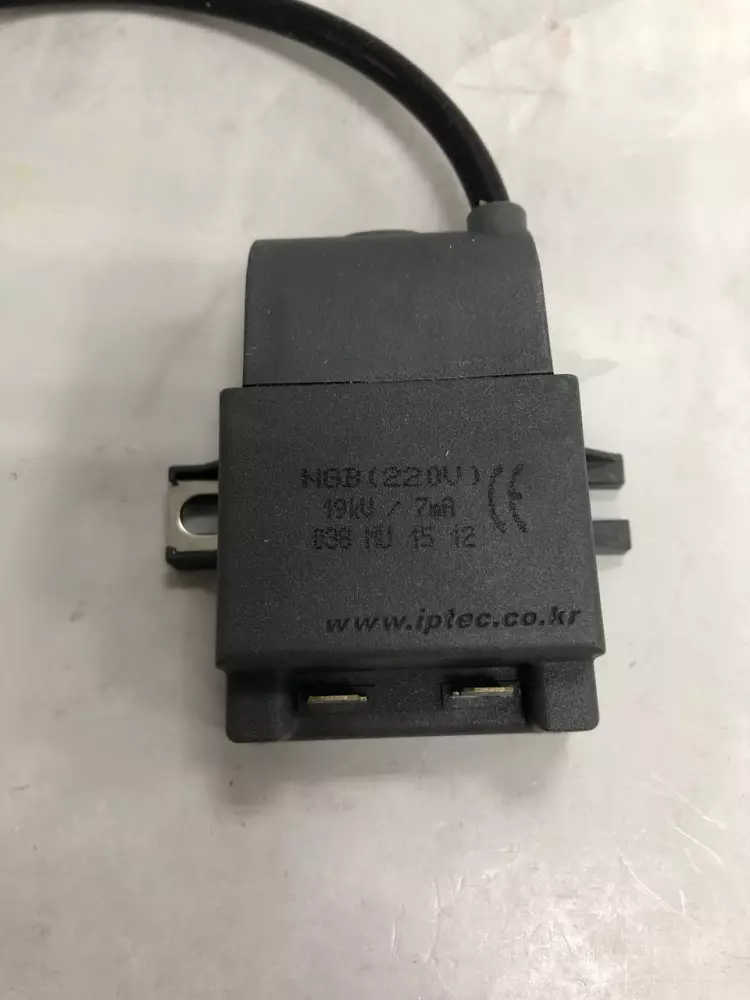

Оригинальный высоковольтный блок (генератор искры) Navien (артикул 30021167A) для настенных газовых котлов новых поколений. Узел преобразует входящее напряжение сети в высокочастотный высоковольтный разряд, обеспечивая мгновенное и безопасное воспламенение газовоздушной смеси на горелке котла.

Реальные симптомы и причины выхода из строя

Замена генератора искры требуется, если автоматика фиксирует следующие неполадки:

• Критическая Ошибка 03 на выносном пульте: Котел блокируется по сбою розжига. Вентилятор работает, газовый клапан открывается, но искра отсутствует, и пламя не появляется.
• Поверхностный токовый пробой: Искра щелкает внутри корпуса котла, но не доходит до электродов розжига. Происходит из-за микротрещин на пластиковом изоляционном корпусе трансформатора или скопления токопроводящей пыли.
• Межвитковое замыкание обмоток: Внутреннее выгорание тонкого провода катушки из-за резких скачков напряжения в электросети котельной (сопровождается специфическим запахом горелого лака).
• Жесткий старт («хлопки» при розжиге): Искра подается с задержкой или имеет бледный цвет. Газ успевает заполнить камеру сгорания до момента воспламенения, что приводит к громкому микровзрыву.

Инструкция мастера по установке и диагностике

1. Прозвонка цепи перед заменой: Если котел выдает ошибку 03, перед покупкой нового трансформатора проверьте мультиметром, приходит ли на него импульс 220В с главной платы в момент старта. Если напряжения нет — неисправна плата управления, а не трансформатор. Также осмотрите состояние фарфоровых изоляторов самих электродов в камере сгорания.
2. Защита от пробоя на корпус: Перед монтажом нового блока 30021167A тщательно очистите посадочное место от копоти и нагара. Высокое напряжение 15 кВ при наличии грязи быстро найдет путь наименьшего сопротивления и пробьет новую деталь.
3. Плотность посадки высоковольтных кабелей: Вставляйте провода зажигания в разъемы трансформатора до упора и без натяжения. Ослабленный контакт приведет к внутреннему искрению и быстрому выгоранию пластикового гнезда прибора. Все работы ведутся строго на обесточенном котле.
