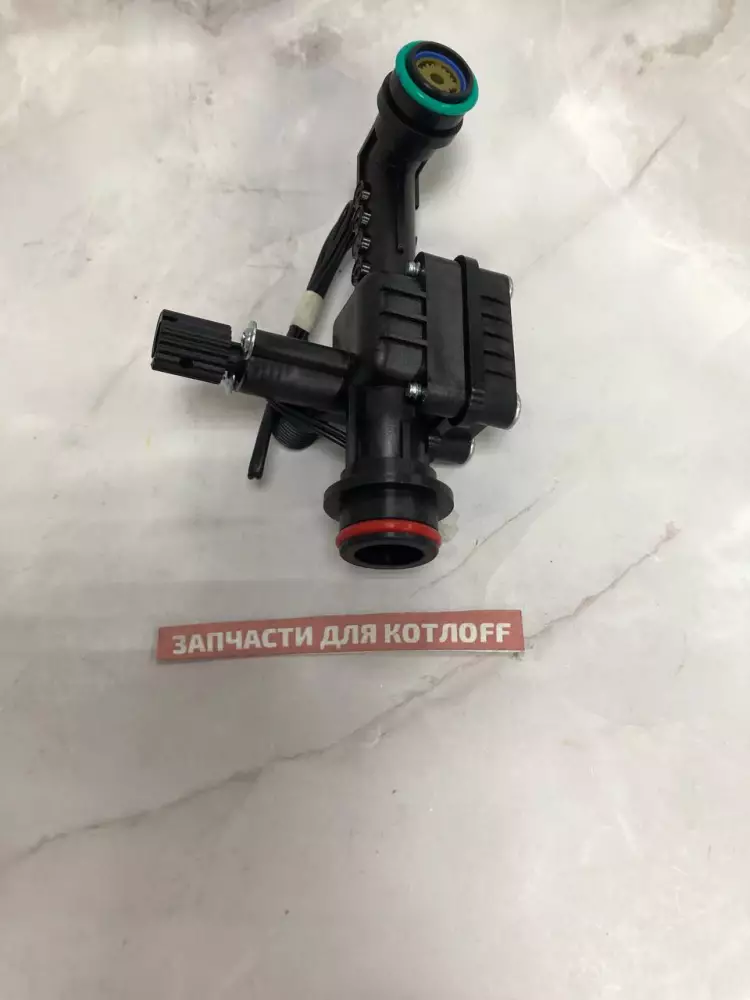

Гидроузел датчика протока с краном подпитки Navien 30019904A для котлов Deluxe, Ace, Prime 30-40K

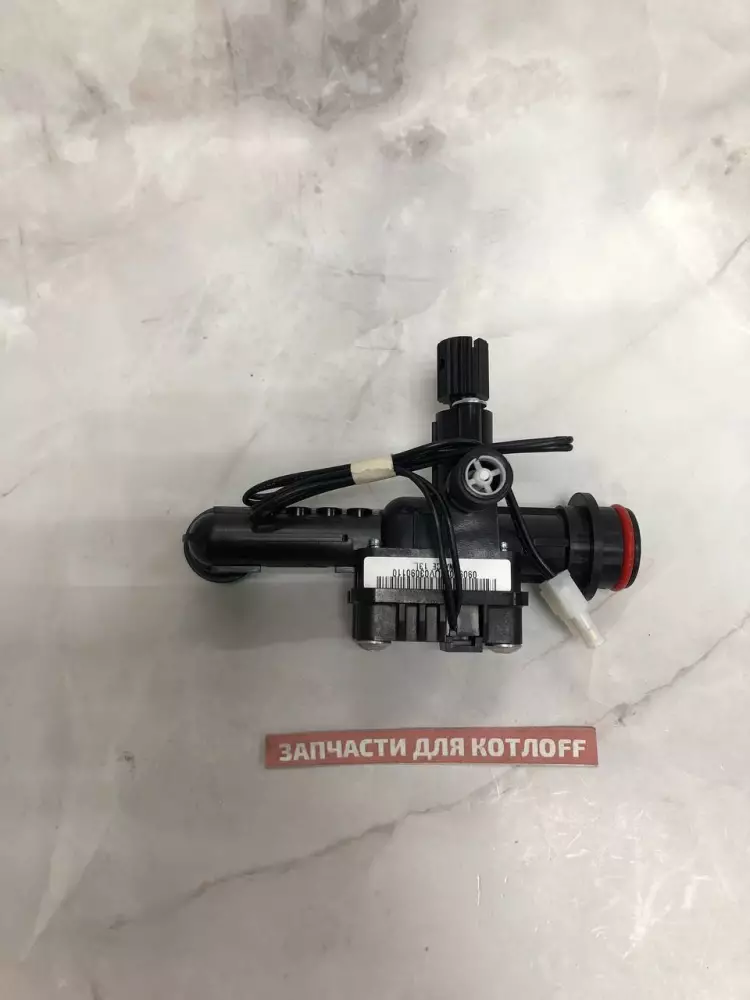

Гидроузел датчика протока с краном подпитки Navien Deluxe, Ace, Prime — фото 2

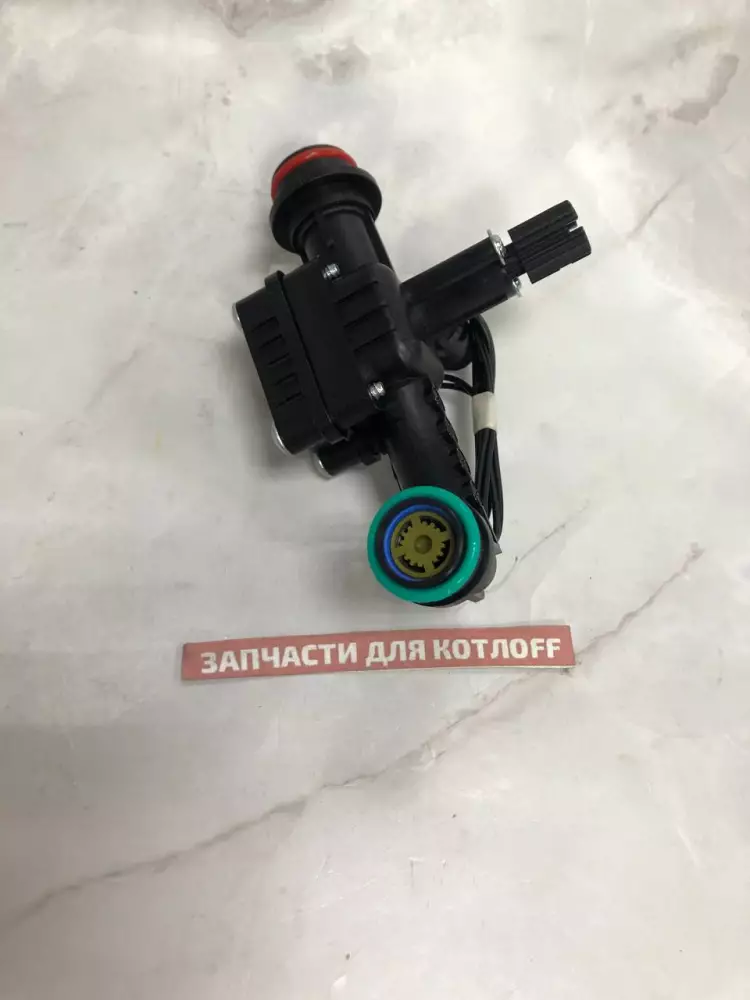

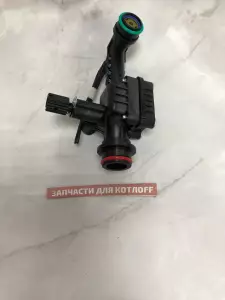

Гидроузел датчика протока с краном подпитки Navien Deluxe, Ace, Prime — фото 3

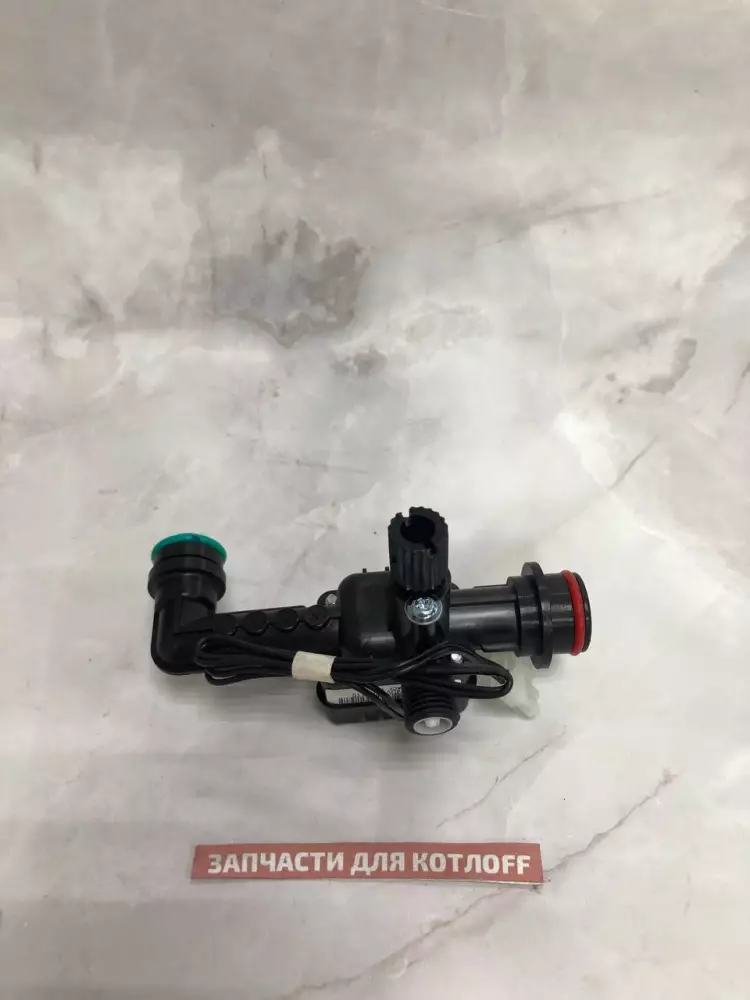

Гидроузел датчика протока с краном подпитки Navien Deluxe, Ace, Prime — фото 4

2 500 Р

Проверить совместимость и заказать

В наличии на складе: Дорожный переулок, 3 Б

Артикул:

30019904A

Бренд:

Navien

Модель:

Подходит для: Navien Deluxe 30K, Deluxe 35K, Deluxe 40K, Deluxe Coaxial 30-40K, Deluxe Plus 30-40K, Ace 30-40K, Ace Coaxial 30K, Prime Coaxial 30-35K, Smart Tok Coaxial 30-35K. (Внимание: узел разработан для высокомощных моделей 30–40 кВт и отличается габаритами от версий 13–24 кВт).

Тип оборудования:

Запасные части для настенных газовых котлов

Страна производитель:

Южная Корея

Распечатать

Сохранить в PDF

Гидроузел датчика протока с краном подпитки Navien 30019904A — это оригинальный сертифицированный элемент гидравлической системы настенного газового котла увеличенной мощности (30–40 кВт). Данный узел отвечает за сбор информации о расходе горячей бытовой воды и своевременную передачу сигнала плате управления для смены режима работы. Встроенный регулировочный вентиль позволяет вручную восполнять объем теплоносителя в отопительном контуре при падении рабочего давления.

В процессе постоянной эксплуатации деталь подвергается естественным механическим и термическим нагрузкам. Установка оригинального узла гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает безопасность использования и исключает риск повреждения смежных дорогостоящих компонентов котла.

Возможные неисправности и симптомы

Течь из крана подпитки: Появление капель или постоянной течи из-под штока вентиля наполнения из-за износа его резиновых уплотнений.
Котел не переходит в режим ГВС: При открытии смесителя горячая вода не идет, котел продолжает работать на отопление или не реагирует на проток (заклинивание магнитного поплавка).
Постоянный рост давления: Давление в системе отопления самопроизвольно растет до критической отметки (срабатывания сбросного клапана) при закрытом кране подпитки из-за нарушения его герметичности.
Невозможно напитать систему: При откручивании вентиля наполнения вода не поступает в контур отопления, давление на манометре не поднимается.
Трещина на пластиковом корпусе: Визуальное повреждение композитного корпуса гидроузла в результате гидроудара, замерзания воды или чрезмерного усилия при монтаже.

Полезно знать при замене

Взаимосвязь с другими узлами: При замене блока обязательно проверьте состояние самого датчика протока (геркона), который крепится снаружи, а также чистоту сетчатого фильтра входящей холодной воды.
Профилактика и защита: Чтобы предотвратить залипание магнитного поплавка внутри узла из-за мелкой окалины или ржавчины, регулярно проводите промывку гидравлики котла во время ежегодного ТО.
Особенности монтажа: Работы проводятся исключительно на обесточенном оборудовании после предварительного перекрытия кранов подачи холодной воды и контура отопления, а также полного слива жидкости из котла.

Рекомендации мастера

Проверка посадочного места: Перед фиксацией нового гидроузла зачистите сопрягаемые патрубки котла от накипи, окислов и шлама, чтобы исключить перекос конструкции при сборке.
Контроль свободного хода: При установке стопорных скоб (клипс) на соединительные трубы следите, чтобы они входили в свои пазы мягко и до упора. Не применяйте чрезмерную силу, способную расколоть пластик.
Внимание к клеммам: При сливе воды из котла перед демонтажем обязательно накройте водонепроницаемым материалом электронную плату управления и электрические разъемы соседних узлов во избежание их залития.
Защита от вибрации: Всегда используйте новые оригинальные уплотнительные резиновые кольца (O-ring) и обрабатывайте их специальной силиковой термостойкой смазкой для мягкой посадки и предотвращения течи от естественной вибрации.
Тест под нагрузкой: После сборки аккуратно заполните котел до давления 1.2–1.5 бар. Перед запуском горелки тщательно проверьте все стыки узла визуально и на ощупь, убедившись в отсутствии малейших капель как под давлением, так и после прогрева котла.
