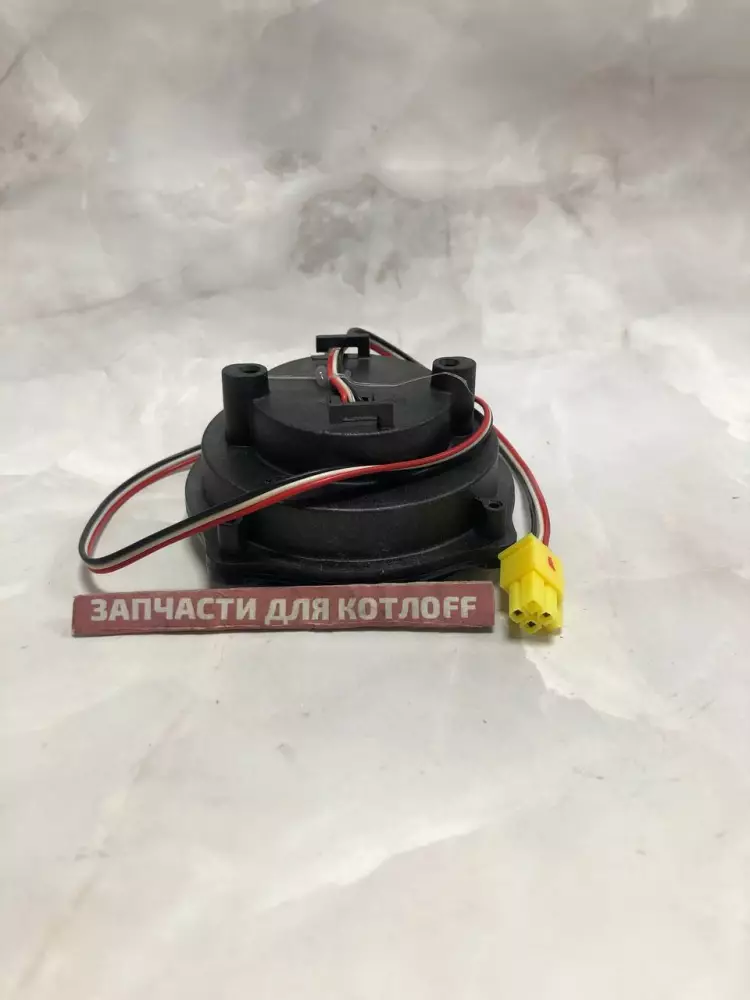

Датчик давления воздуха (пневмореле) NAVIEN 30000660A для котлов Deluxe / Ace / Prime

  Датчик давления воздуха Navien  Deluxe / Ace / Prime
  Датчик давления воздуха Navien  Deluxe / Ace / Prime — фото 2
  Датчик давления воздуха Navien  Deluxe / Ace / Prime — фото 3
2 000 Р
2000RUB
В наличии на складе: Дорожный переулок, 3 Б
Артикул:
30000660A
Бренд:
Navien
Модель:
Подходит для: Navien Deluxe (13-40K), Deluxe Coaxial (13-30K), Deluxe Plus, Ace (13-40K), Ace Coaxial, Prime, Smart TOK.
Тип оборудования:
Запасные части для настенных газовых котлов
Страна производитель:
Южная Корея

Оригинальный датчик давления воздуха (пневмореле / APS-датчик) Navien с артикулом 30000660A для настенных газовых котлов с закрытой камерой сгорания. Узел является критически важным элементом безопасности системы дымоудаления: он измеряет уровень разрежения, создаваемый вентилятором, и замыкает контакты микропереключателя, давая плате управления команду на безопасный розжиг горелки.

Коды ошибок автоматики при сбое пневмореле

Замена или обслуживание APS-датчика требуются, если выносной пульт управления фиксирует следующие аварии:

  • Ошибка 09: Сбой в работе вентилятора или цепи прессостата. Обороты вентилятора недостаточны, либо контакты реле не замыкаются в течение заданного времени после старта турбины.
  • Ошибка 10: Засор в системе дымоудаления. Датчик фиксирует критически высокое сопротивление в коаксиальном дымоходе (например, из-за обледенения оголовка трубы на улице в сильный мороз).
  • Непрерывный цикл вентилятора без искры: Турбина запускается и работает на максимум, но розжига нет и котел «зависает» (плата ждет от датчика подтверждения тяги).

Инженерный регламент по установке и обслуживанию

  1. Тщательная продувка импульсных линий: Перед подключением нового прессостата обязательно снимите и полностью просушите гибкие силиконовые трубки. Зимний конденсат блокирует передачу воздушного давления к внутренней мембране APS, из-за чего даже новая исправная деталь продолжит выдавать ошибку 09.
  2. Соблюдение полярности штуцеров: На корпусе датчика нанесены маркировки «+» и «-» (высокое и низкое давление). Внимательно сверяйте схему подключения шлангов от вентилятора — перепутанные местами трубки сделают работу реле невозможной.
  3. Электробезопасность: Замена прибора выполняется на полностью обесточенном оборудовании. Плотно фиксируйте клеммы электропроводки на контактах датчика во избежание их окисления от влажности в верхней части корпуса котла.
