Каталог товаров / Запчасти / Для настенных газовых котлов / Реле давления воздуха 40/25 Па VIESSMANN

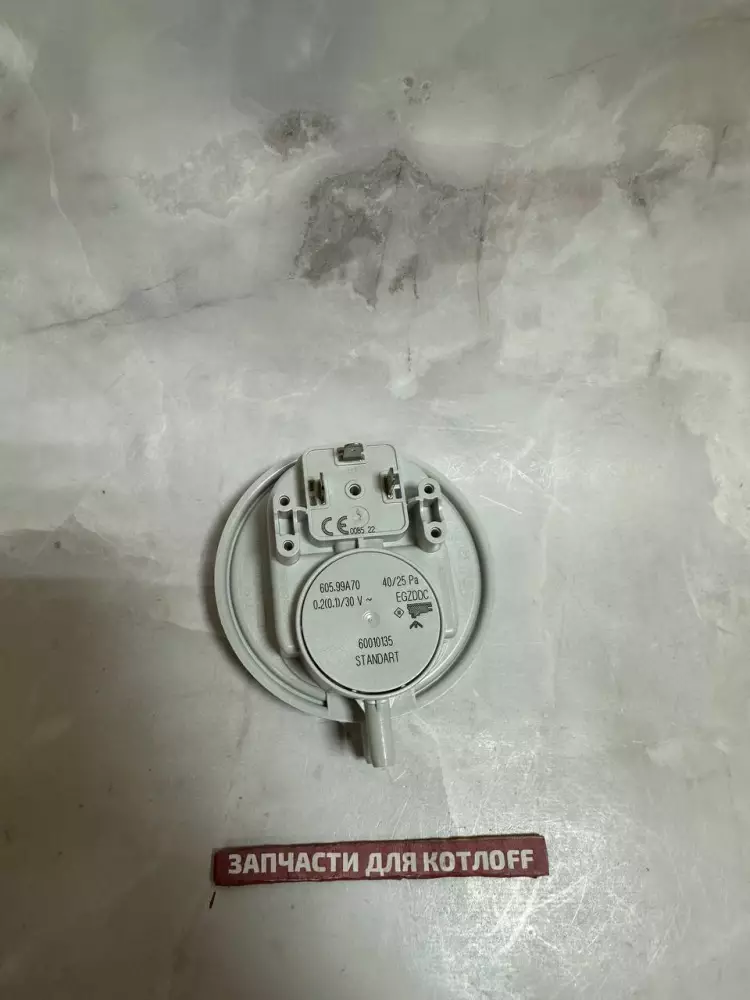

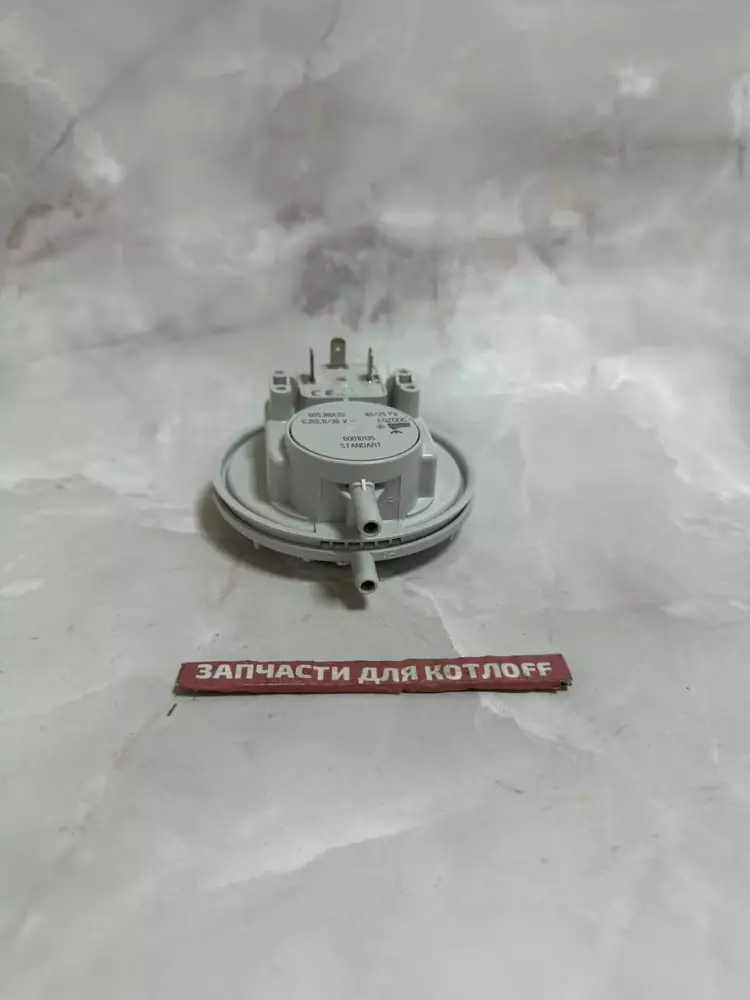

Реле давления воздуха Viessmann / EON 7886186 для котлов COPA

2 150 Р

В корзину

Купить в 1 клик

Артикул:

7886186

Бренд:

Viessmann

Модель:

Подходит для: Настенные традиционные (турбированные) газовые котлы COPA Eon мощностью 24 кВт и 28 кВт.

Тип оборудования:

Запасные части для настенных газовых котлов

Страна производитель:

Германия

Распечатать

Сохранить в PDF

Реле давления воздуха Viessmann / EON 7886186 (дифференциальное пневмореле / прессостат дыма) — это оригинальный сертифицированный элемент системы автоматики и безопасности настенного газового котла с закрытой камерой сгорания. Данный узел отвечает за непрерывный мониторинг работы вентилятора. Прибор представляет собой герметичный корпус со встроенной чувствительной силиконовой мембраной и микропереключателем. В момент запуска турбины создаваемое ей давление воздуха передается на мембрану, которая прогибается и замыкает электрическую цепь, сообщая плате управления, что тяга стабильна и дымоход чист.

В процессе эксплуатации узел подвергается постоянным циклическим нагрузкам и воздействию конденсата. Со временем мембрана может терять эластичность, грубеть или повреждаться, а внутренние электрические контакты — подгорать и окисляться. Установка оригинального пневмореле с заводской настройкой 40/25 Па гарантирует корректную работу алгоритмов безопасности, исключает задымление помещений и предотвращает блокировку котла в отопительный период.

Возможные неисправности и симптомы

Блокировка котла по тяге: На панели управления высвечивается код ошибки системы дымоудаления (например, сбой прессостата), и котел уходит в аварию.
Вентилятор крутится, но розжига нет: Турбина стабильно работает на максимальных оборотах, но искра на электродах не появляется, так как плата не получает подтверждающий сигнал от пневмореле.
Залипание контактов реле: Цепь прессостата сигнализирует о наличии тяги еще до физического старта вентилятора, что плата управления расценивает как системную ошибку и блокирует запуск.
Внутренний конденсат: Внутри корпуса или на импульсных трубках видны капли влаги, образующие водяную пробку и мешающие мембране сдвинуться с места.
Цикличный перезапуск прибора: Котел начинает розжиг, но пламя сразу гаснет из-за дребезга или плохого внутреннего сопротивления изношенных контактов реле.

Полезно знать при замене

Взаимосвязь с другими узлами: Перед заменой детали 7886186 обязательно убедитесь в чистоте лопастей вентилятора, целостности пластиковой трубки Вентури и отсутствии ледяной пробки на оголовке уличной трубы. Часто ошибка тяги вызвана именно их засорением.
Профилактика и защита: Регулярно удаляйте пыль из подкапотного пространства котла и проверяйте плотность посадки импульсных трубок на штуцерах.
Особенности монтажа: Любые работы проводятся при полностью обесточенном оборудовании. При подключении важно строго соблюдать полярность подсоединения силиконовых трубочек к портам давления («+» и «-»).

Рекомендация мастера

Маркировка контактов и продувка трубок: При демонтаже старого пневмореле сфотографируйте или пометьте схему подключения электрических проводов к клеммам микропереключателя (разъемы COM, NO, NC), чтобы не перепутать их на новом приборе. При замене реле 7886186 обязательно снимите и тщательно продуйте обе импульсные силиконовые трубки. Наличие в них даже незаметного микроконденсата заблокирует корректную передачу давления воздуха от вентилятора, из-за чего новое, абсолютно исправное реле не сможет замкнуть контакты и запустить горелку.
