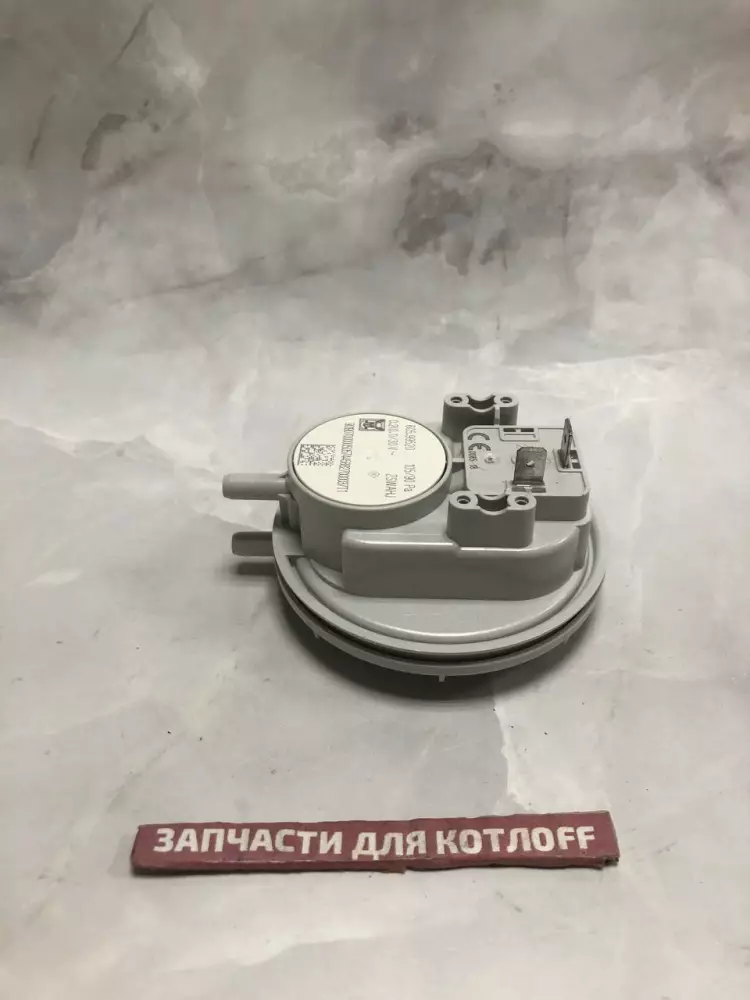

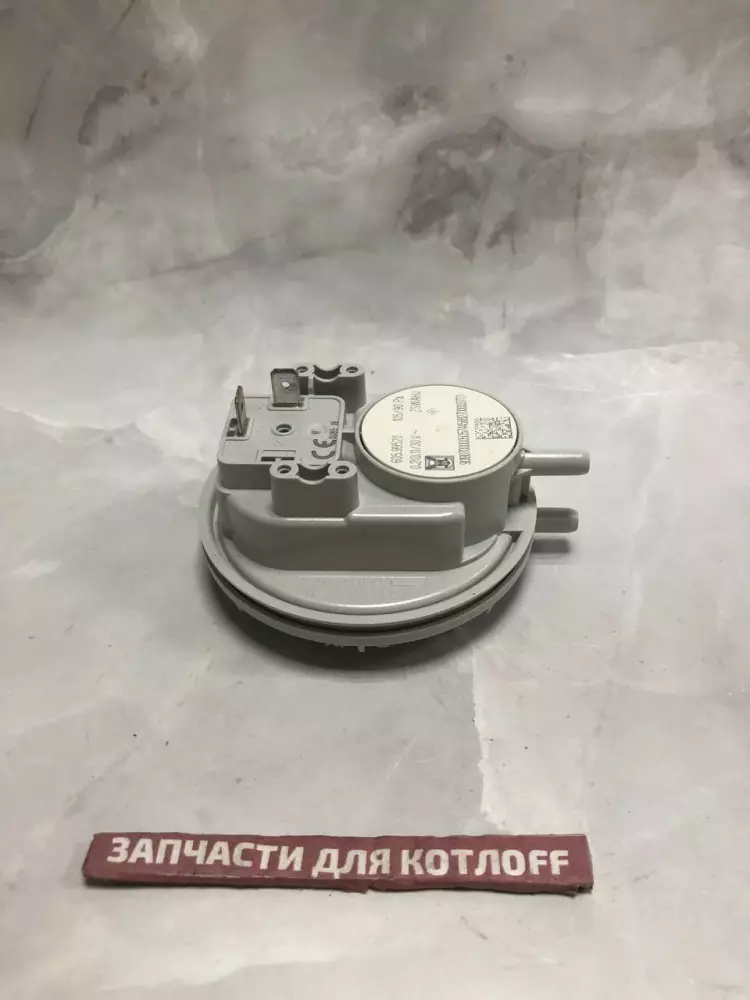

Реле давления воздуха (маностат) Protherm 0020211588 для котлов Гепард, Пантера

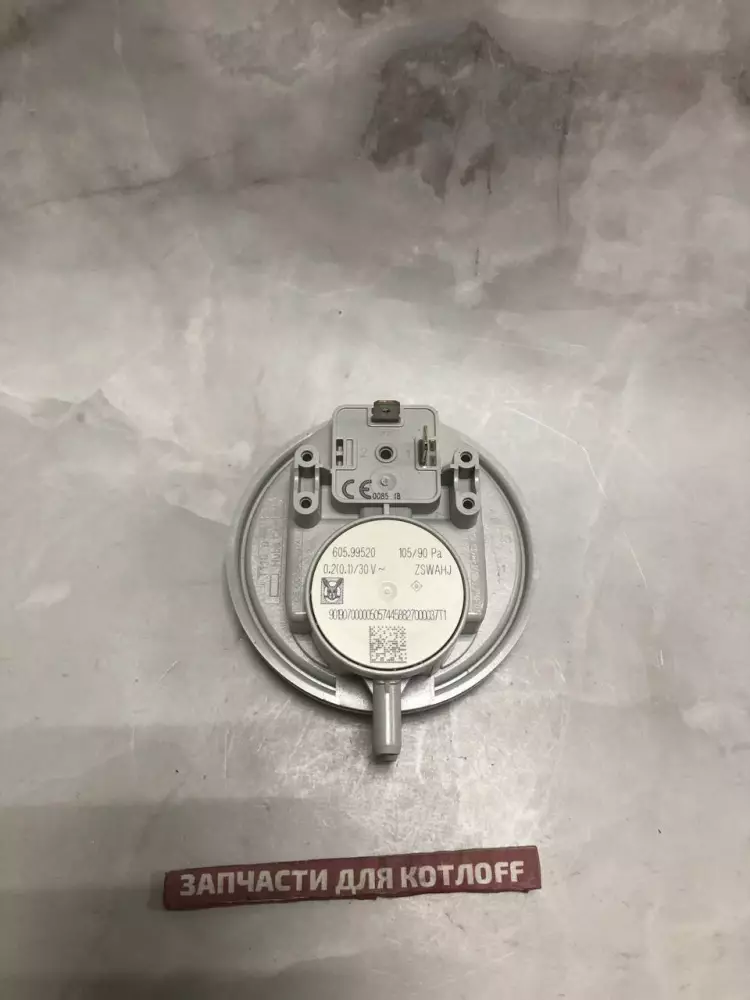

Пневмореле Protherm Гепард, Пантера — фото 2

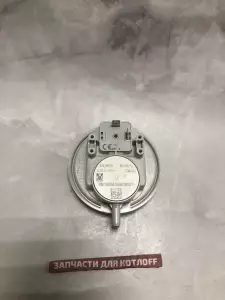

Пневмореле Protherm Гепард, Пантера — фото 3

4 000 Р

Проверить совместимость и заказать

В наличии на складе: Дорожный переулок, 3 Б

Артикул:

0020211588

Бренд:

Protherm

Модель:

Подходит для: Gepard 12 MTV (H-RU), Gepard 23 MTV (H-RU/VE), Panther 12 KTV (H-RU), Panther 25 KTV (H-RU), Panther 25 KTO (H-RU), Panther 30 KTV (H-RU).

Тип оборудования:

Запасные части для настенных газовых котлов

Страна производитель:

Словакия

Распечатать

Сохранить в PDF КУПИТЬ С ДОСТАВКОЙ НА ЯНДЕКС МАРКЕТ

Реле давления воздуха (маностат) Protherm 0020211588 — это оригинальный сертифицированный элемент системы дымоудаления и автоматической безопасности настенного газового котла. Данный чувствительный датчик от ведущего швейцарского производителя Huba Control отвечает за непрерывный контроль тяги в дымоходе. Модуль измеряет разность динамического давления воздуха, создаваемого вентилятором, и замыкает свои контакты только при безопасной эвакуации продуктов сгорания.

В процессе постоянной эксплуатации деталь подвергается естественным циклическим нагрузкам, воздействию микрочастиц пыли и конденсата. Установка оригинального узла гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает максимальную безопасность использования и исключает риск повреждения смежных дорогостоящих компонентов котла (таких как электронная плата управления).

Возможные неисправности и симптомы

Ошибка F33: Постоянная блокировка котла по тяге — плата управления фиксирует, что контакты прессостата не замкнулись после старта вентилятора.
Турбина работает, розжига нет: Вентилятор вращается на максимальных оборотах, но искра не подается, так как автоматика не получает сигнал о наличии безопасного разряжения.
Хаотичное выключение горелки: Котёл тактует или гаснет посреди рабочего цикла из-за потери контакта (дребезга реле) внутри микропереключателя маностата.
Залипание контактов: Котел уходит в аварию до запуска вентилятора, поскольку плата видит замкнутое состояние реле в режиме ожидания.
Забивание штуцеров влагой: Скопление капель конденсата внутри пластиковых носиков датчика, блокирующее движение внутренней мембраны.

Полезно знать при замене

Взаимосвязь с другими узлами: Ошибка по тяге не всегда означает поломку прессостата. Перед заменой обязательно проверьте целостность пластиковой трубки Вентури (Пито), отсутствие трещин или влаги на силиковых импульсных трубках и отсутствие обледенения уличного оголовка коаксиального дымохода.
Профилактика и защита: Чтобы избежать скопления конденсата, повреждающего мембрану, устанавливайте на импульсные линии специальные пластиковые конденсатосборники (стаканчики).
Особенности монтажа: Маностат фиксируется в верхней части корпуса котла рядом с улиткой турбины. Перед подключением запомните или сфотографируйте схему подсоединения трех электрических клемм (COM, NO, NC) и расположение шлейфов давления.

Рекомендация мастера

Маркировка трубок «+» и «-»: На корпусе маностата Huba Control 105/90 Pa есть два пластиковых штуцера, обозначенные как P1 (высокое/положительное давление) и P2 (низкое/отрицательное давление). При замене детали крайне важно подключить силиконовые шлейфы от трубки Вентури строго в исходном порядке. Если перепутать местами импульсные линии давления, мембрана датчика будет изгибаться в обратную сторону, контакты не замкнутся, и плата мгновенно заблокирует котел с выводом ошибки F33. Сами трубки перед фиксацией на штуцерах обязательно продуйте и просушите от микрокапель воды.
