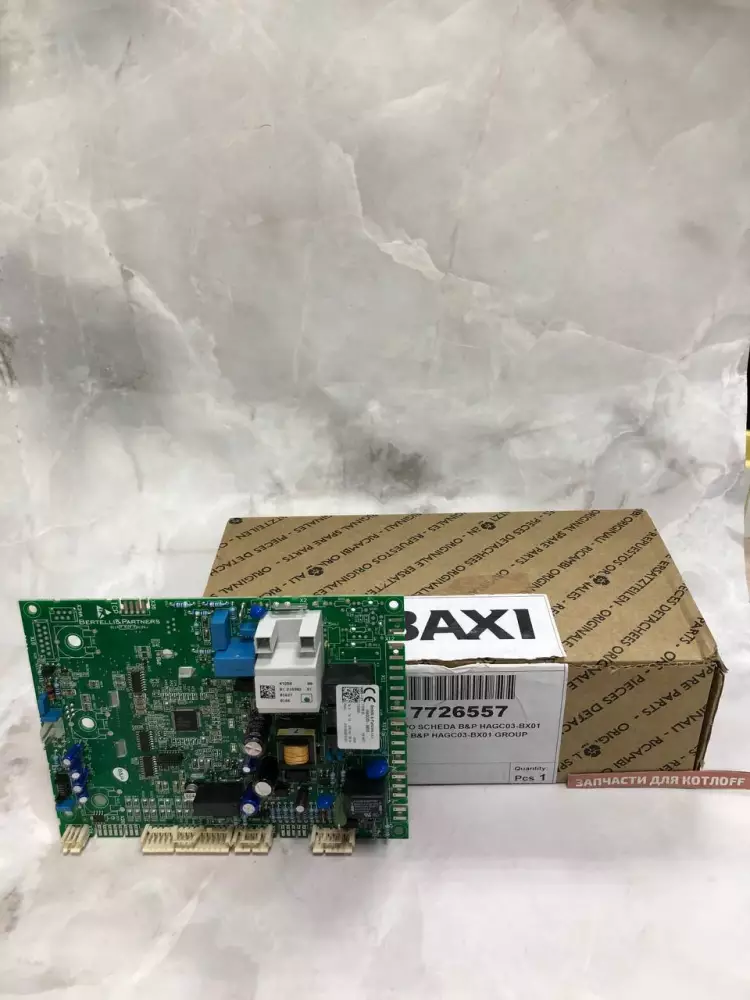

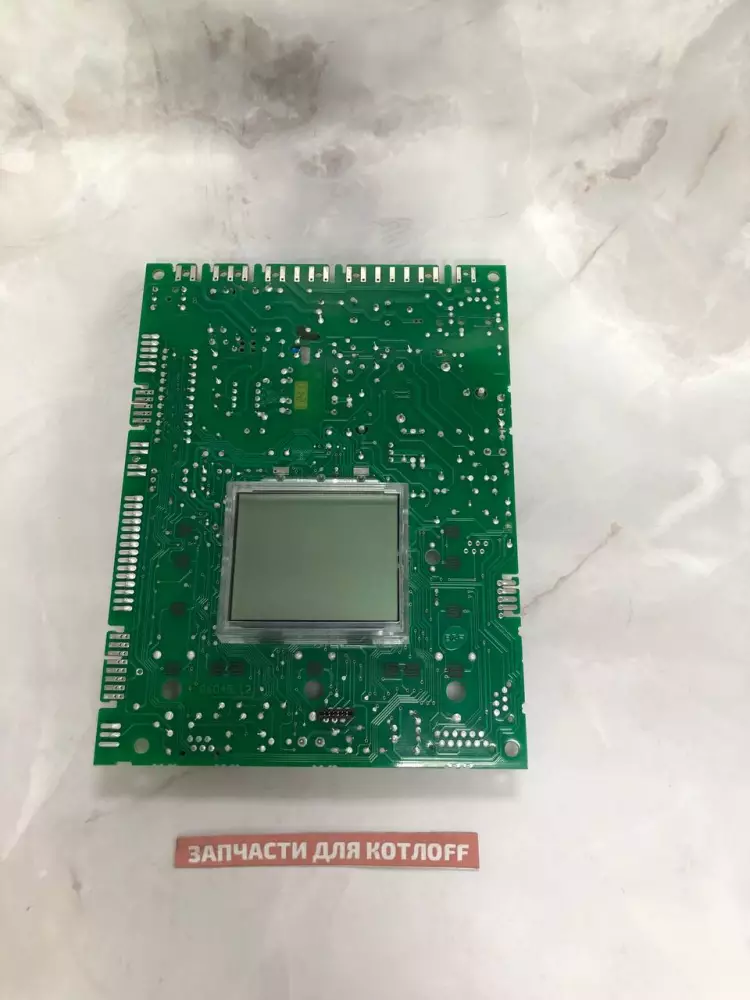

Электронная плата управления Baxi 7726557 для котлов Duo-Tec Compact, Luna Duo-Tec, Nuvola Duo-Tec

Оригинальный блок автоматики Baxi 7726557 (производитель электроники — Bertelli & Partners s.r.l., заводская прошивка серии HAGC03-BX01) является головным микропроцессорным модулем управления конденсационных отопительных приборов. Плата осуществляет непрерывный цифровой контроль за всеми этапами работы оборудования: от модуляции премиксной горелки и калибровки газового клапана по протоколу обратной связи до распределения потоков трехходового клапана, контроля оборотов вентилятора и защиты от замерзания контура. Интегрированная шина обмена данными позволяет плате моментально обрабатывать сигналы с погружных температурных датчиков NTC, пневмореле дымоудаления и датчиков протока, обеспечивая безопасное ГВС и радиаторный обогрев.

Причиной критического выхода платы управления из строя чаще всего становятся жесткие перепады сетевого напряжения, отсутствие заземления корпуса котла, наводки от статического электричества или прямое попадание капель конденсата/теплоносителя на дорожки текстолита при скрытых протечках воздуховодов. Основными признаками выгорания процессора или цепей питания являются полное отсутствие индикации на фронтальном дисплее, ошибки внутренней памяти контроллера или некорректная подача напряжения на исполнительные механизмы (насос, розжиг, вентилятор).

Важное примечание для сервисных инженеров: Данный артикул является официальной унифицированной заменой Baxi и поставляется взамен целого ряда плат старых модификаций. Электроника полностью заменяет прежние заводские коды компонентов: 767905600 / 722233100 / 7713215 / 710731400. После физического монтажа модуля в посадочные пазы коробки автоматики требуется обязательная настройка конфигурационных параметров (F-меню) под конкретную мощность и тип котла.
