Плата управления Baxi / Westen 5702460 для котлов Quasar D, Pulsar D.

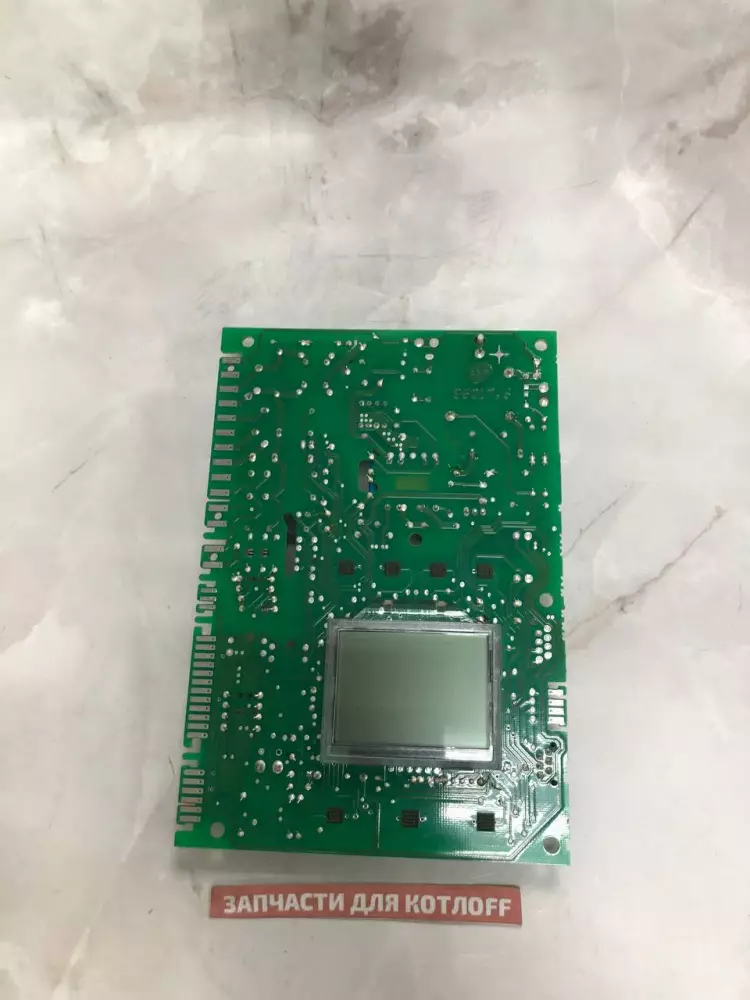

  Электронная плата  Quasar D, Pulsar D.

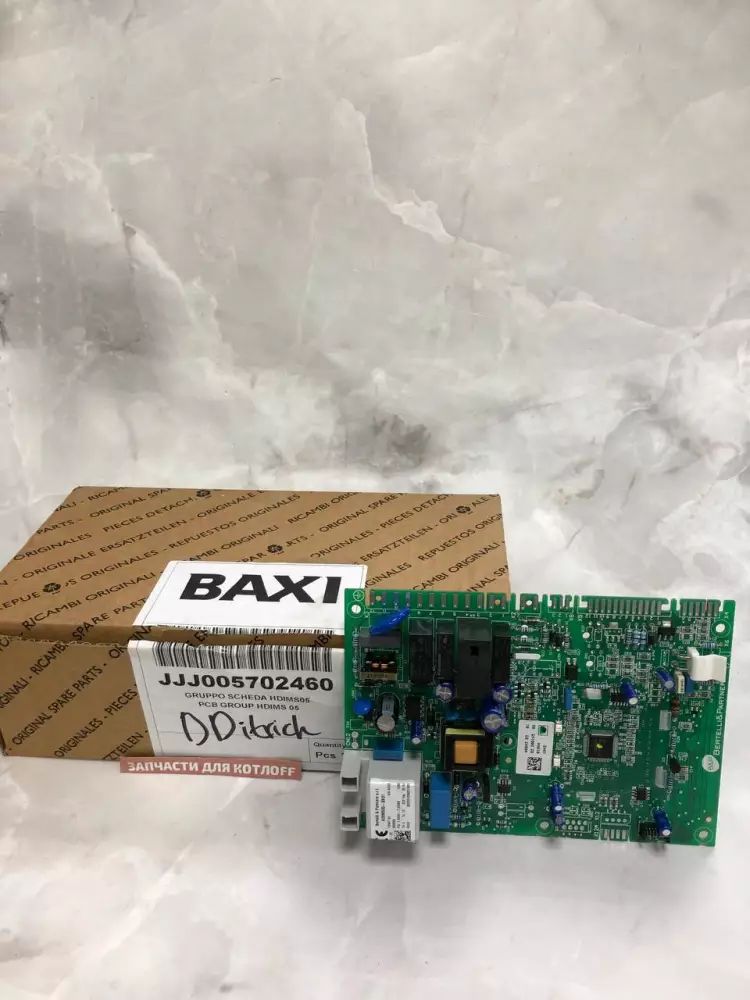

  Электронная плата  Quasar D, Pulsar D. — фото 2
  Электронная плата  Quasar D, Pulsar D. — фото 3
24 500 Р
24500RUB
В наличии на складе: Дорожный переулок, 3 Б
Артикул:
5702460
Бренд:
BAXI
Модель:
Подходит для: Westen QUASAR D 24 / 24F, Westen PULSAR D 24 / 24F (а также модификации 1.14 и 1.24); De Dietrich ZENA MS 24 / MS 24 FF.
Тип оборудования:
Запасные части для настенных газовых котлов
Страна производитель:
Италия
Электронная плата управления 5702460 — это оригинальный сертифицированный блок управления для настенных отопительных котлов платформ Westen и De Dietrich. Данный узел (производства Bertelli & Partners) спроектирован специально для моделей, где регулировка температуры отопления и ГВС осуществляется механическими поворотными ручками (потенциометрами). Плата координирует работу газового клапана, насоса, вентилятора и датчиков, обеспечивая строгое соблюдение заданных режимов работы оборудования.
В процессе постоянной эксплуатации плата испытывает непрерывные электронные нагрузки и тепловое воздействие. Установка оригинального блока гарантирует стопроцентное восстановление заводских алгоритмов безопасности оборудования, обеспечивает плавную модуляцию мощности и исключает критические сбои автоматики.
Возможные неисправности и симптомы
  • Котел полностью «мертв»: Дисплей не светится, индикации нет, прибор не реагирует на поворот ручек управления (сгорание цепи питания платы после скачка напряжения).
  • Хаотичное изменение температуры: Котел резко перегревает воду или отключается из-за износа или некорректного считывания платой сигналов с поворотных регуляторов.
  • Ошибка E01 (сбой розжига): На электрод не подается искра, либо плата «не видит» пламя из-за выгорания электронной цепи контроля ионизации.
  • Ошибка по датчикам температуры (E05 / E06): Котел уходит в аварию, даже если сами датчики NTC абсолютно исправны (проблема в цепи обработки сигналов на текстолите).
  • Не включается конкретный узел: Плата не подает напряжение на насос, вентилятор или трехходовой клапан из-за залипания или прогара соответствующего реле.
Полезно знать при замене
  • Взаимосвязь с другими узлами: Новая плата управления подключается ко всем ключевым узлам котла. Перед ее установкой мастер обязан выяснить причину поломки старой платы. Если произошло короткое замыкание в обмотке насоса или вентилятора, они мгновенно сожгут и новую деталь.
  • Профилактика и защита: Главный враг электроники — нестабильное напряжение в сети и отсутствие заземления. Эксплуатировать новую плату 5702460 рекомендуется строго через качественный инверторный стабилизатор напряжения, а также с установленной диэлектрической вставкой на газ.
  • Особенности монтажа: Модель предназначена для котлов с потенциометрами на панели управления. Замену должен производить квалифицированный специалист на полностью обесточенном оборудовании, бережно перенося шлейфы дисплея.
Рекомендация мастера
Внимание к конфигурации ручек интерфейса: При физической замене платы крайне важно аккуратно сопоставить пазы поворотных ручек пластиковой панели со шпинделями потенциометров на самой плате. Смещение или чрезмерное усилие при сборке может сломать хрупкие графитовые элементы регуляторов. После установки обязательно проверяется корректность крайних положений (минимум и максимум) регуляторов температуры.
