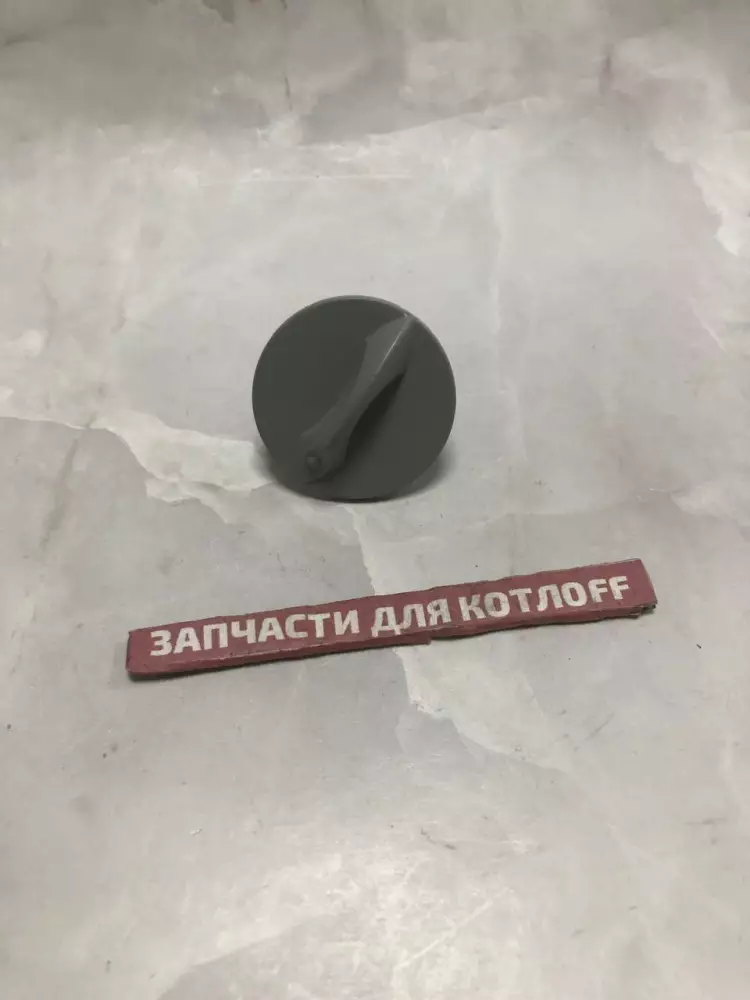

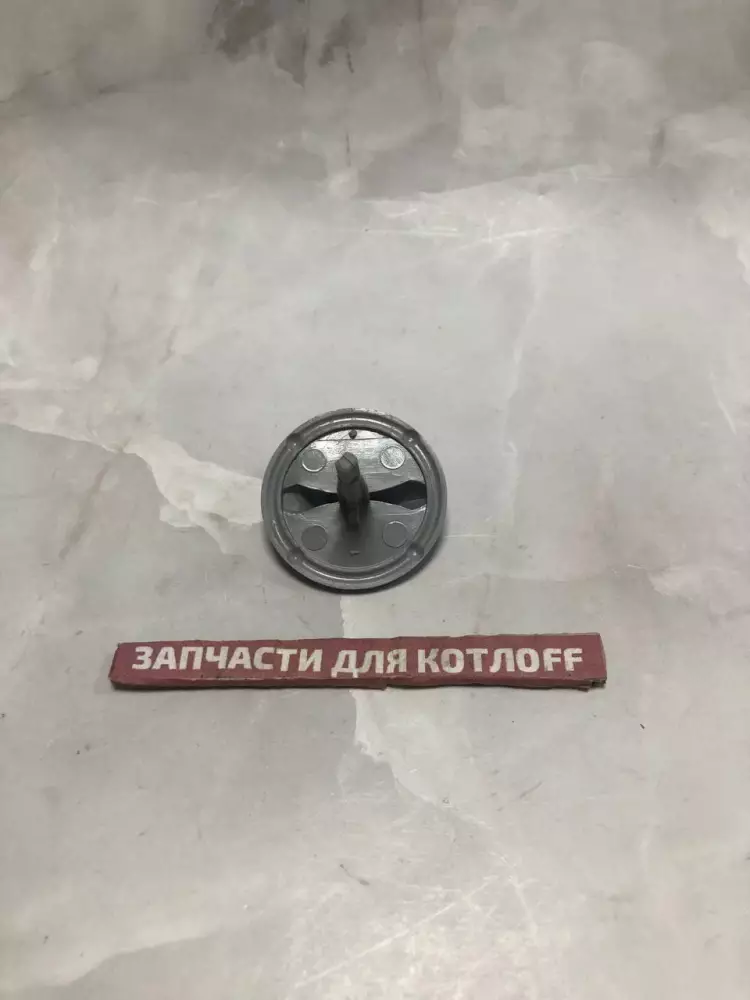

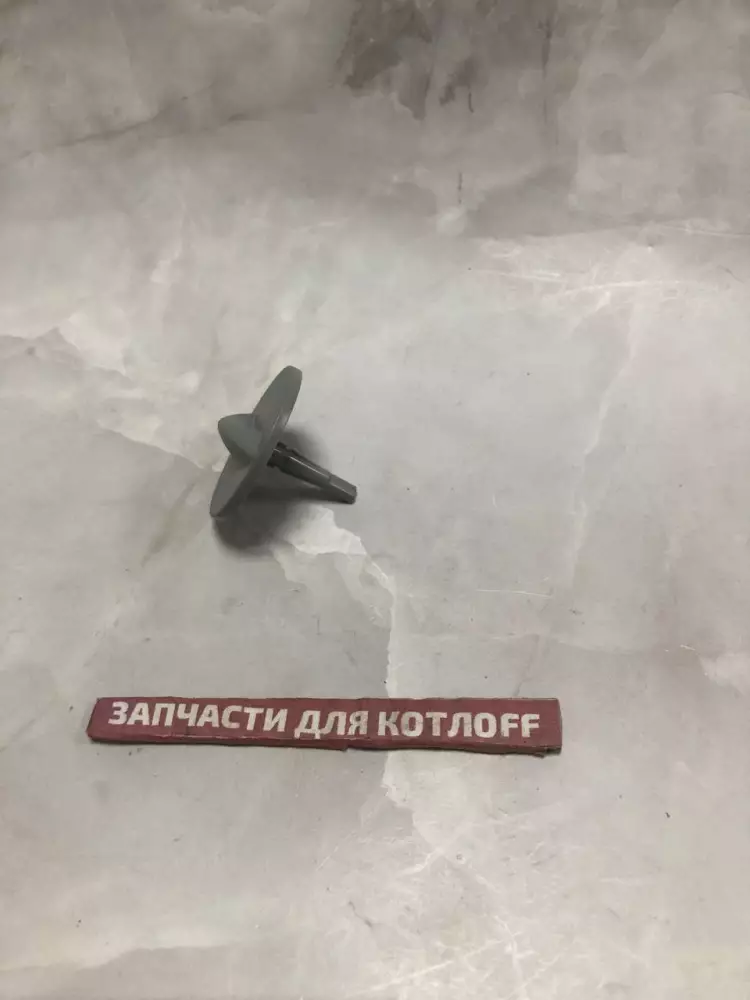

Ручка управления Baxi 5409540 для котлов MAIN

Пластиковый поворотный регулятор BAXI (артикул 5409540) — оригинальный интерфейсный элемент для лицевой панели настенных теплогенераторов. Наружная ручка устанавливается на фасадную часть блока автоматики и служит для передачи вращательного момента на шток переменного резистора (потенциометра), распаянного на плате. С помощью этой детали пользователь настраивает температурные параметры отопительного контура, задает нагрев горячей воды (ГВС) или производит сброс аварийной блокировки котла (Reset).

Типичные причины для обновления элемента:
Пластиковая фурнитура не подвергается воздействию давления или едких газов, однако замена требуется из-за механических повреждений. Чаще всего ломаются внутренние удерживающие усики, растрескивается или слизывается полукруглое посадочное гнездо (D-образный паз), из-за чего ручка свободно прокручивается на 360 градусов без зацепления оси. Также регулятор часто ломается при попытке провернуть его дальше заводского упора или теряется строителями в ходе проведения ремонта и сервисного обслуживания.

Рекомендации мастера по установке регулятора:
Замена элемента производится на полностью обесточенном оборудовании и не требует разбора гидравлических узлов. Категорически запрещено крутить обнаженный металлический штырек потенциометра пассатижами или отверткой, если ручка утеряна — это мгновенно сорвет электронный компонент с текстолита платы и приведет к дорогостоящему ремонту автоматики. Перед установкой нового регулятора сопоставьте положение срезанной плоскости на штоке платы со срезом внутри D-паза ручки. Аккуратно наживите деталь на ось и плавно вдавите до полной фиксации, избегая сильных ударов.
