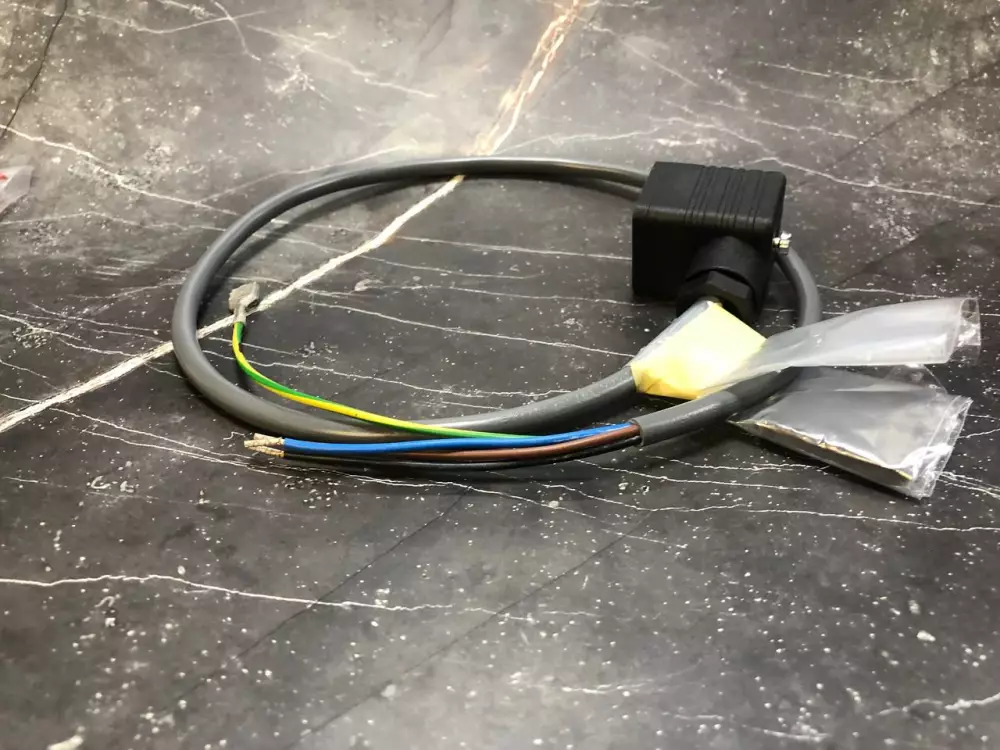

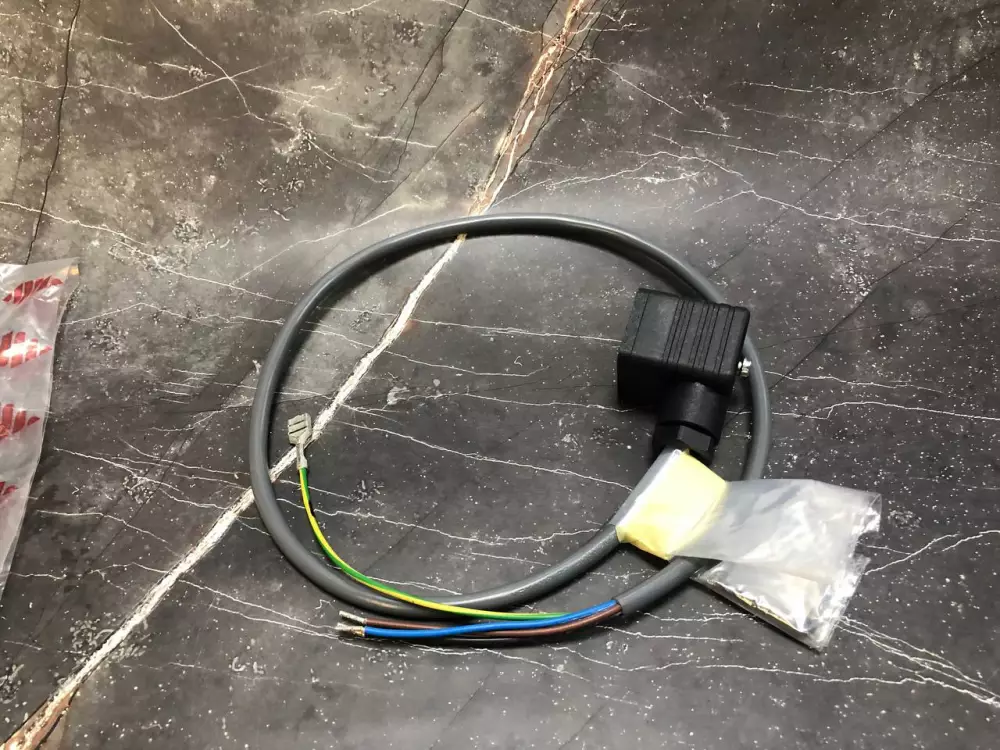

Жгут проводов газового клапана Protherm 0020049312 для котлов Гризли 130-150 кВт
4 028 Р
В корзину
Купить в 1 клик
Артикул:
0020049312
Бренд:
Protherm
Модель:
Подходит для: Промышленные напольные газовые котлы Protherm Гризли 130 KLO R 12, Protherm Гризли 150 KLO R 12
Тип оборудования:
Запчасти для напольных газовых котлов
Страна производитель:
Словакия
Распечатать
Сохранить в PDFЖгут проводов газового клапана Protherm 0020049312 — это оригинальный сертифицированный комплект силовой и сигнальной электропроводки заводской сборки. Кабель оснащен специализированными термостойкими пластиковыми колодками-разъемами (фишками), которые исключают ошибочное подключение контактов. Шлейф разработан специально для обеспечения работы двухступенчатой газовой регулирующей арматуры Honeywell на котлах высокой мощности (130 и 150 кВт).
В процессе непрерывной эксплуатации на коммерческих объектах электропроводка находится в зоне воздействия повышенных температур внутри корпуса и подвергается циклическим токовым нагрузкам. Установка оригинального заводского жгута проводов гарантирует стабильное сопротивление цепи управления, исключает риск ложного отключения горелки из-за потери контакта и полностью защищает дорожки основной платы от короткого замыкания.
Возможные неисправности и симптомы
- Котел полностью не разжигается (Ошибка F.1): Напряжение с платы поступает, но соленоид клапана не открывается из-за внутреннего обрыва жил кабеля или излома у основания фишки.
- Не включается вторая ступень мощности: Котловая автоматика не может переключить клапан в режим максимального горения (High), так как поврежден провод, отвечающий за вторую катушку.
- Хаотичный срыв пламени: Внезапное отключение подачи газа во время работы котла из-за нестабильного («плавающего») контакта в штекере от вибрации горелки.
- Оплавление изоляции шлейфа: Видимое термическое разрушение ПВХ-оболочки проводов из-за случайного соприкосновения кабеля с горячим корпусом прерывателя тяги или чугунными секциями.
- Окисление или подгорание клемм: Появление темного налета или следов нагара на металлических контактах внутри разъема вследствие микропротечек или скачков тока.
Полезно знать при замене
- Взаимосвязь с другими узлами: Выгорание контактов жгута проводов часто сопряжено с выходом из строя катушек самого газового клапана (Honeywell) или сбоями в работе реле на плате управления. Перед заменой проводки прозвоните мультиметром соленоиды клапана.
- Профилактика и защита: При проведении технического обслуживания котельной следите, чтобы шлейф 0020049312 был жестко уложен в пластиковые защитные каналы или клипсы и не провисал в сторону раскаленных элементов топочной камеры.
- Особенности монтажа: Перед заменой жгута полностью обесточьте котел через вводной автомат. Отсоединяйте разъемы аккуратно, удерживая их за пластиковый корпус, а не за сами провода. Новые фишки вставляйте в гнезда платы и клапана плавно, до характерного щелчка фиксатора.
Рекомендация мастера
НИКОГДА НЕ ИСПОЛЬЗУЙТЕ КУСТАРНЫЕ СКРУТКИ НА ЛИНИИ ГАЗОВОГО КЛАПАНА: Цепь управления газовым клапаном промышленного котла Protherm Гризли работает под напряжением 230 В и управляет подачей огромного объема взрывоопасного газа. Если кабель перебит или оплавился, категорически запрещено зачищать провода, делать кустарные скрутки и заматывать их изолентой. Место скрутки в условиях вибрации мощного котла неизбежно окислится, ослабнет и начнет искрить. Это приведет к мгновенному короткому замыканию, которое сожжет микропроцессор на дорогостоящей плате управления, либо, в худшем случае, спровоцирует возгорание в блоке автоматики. Безопасность гарантирует только полная замена поврежденной линии на новый оригинальный жгут 0020049312.
