Кабель электропривода трехходового клапана Protherm 0020034153 (Q233)

1 718 Р

В корзину

Купить в 1 клик

Артикул:

0020034153

Бренд:

Protherm

Модель:

Подходит для: Protherm Пантера 24 KTV v.15, Protherm Пантера 24 KOV v.15, Protherm Пантера 24 KTV v.17, Protherm Пантера 24 KOV v.17, Protherm Пантера 28 KTV v.17

Тип оборудования:

Запасные части для настенных газовых котлов

Страна производитель:

Словакия

Распечатать

Сохранить в PDF КУПИТЬ С ДОСТАВКОЙ НА ЯНДЕКС МАРКЕТ

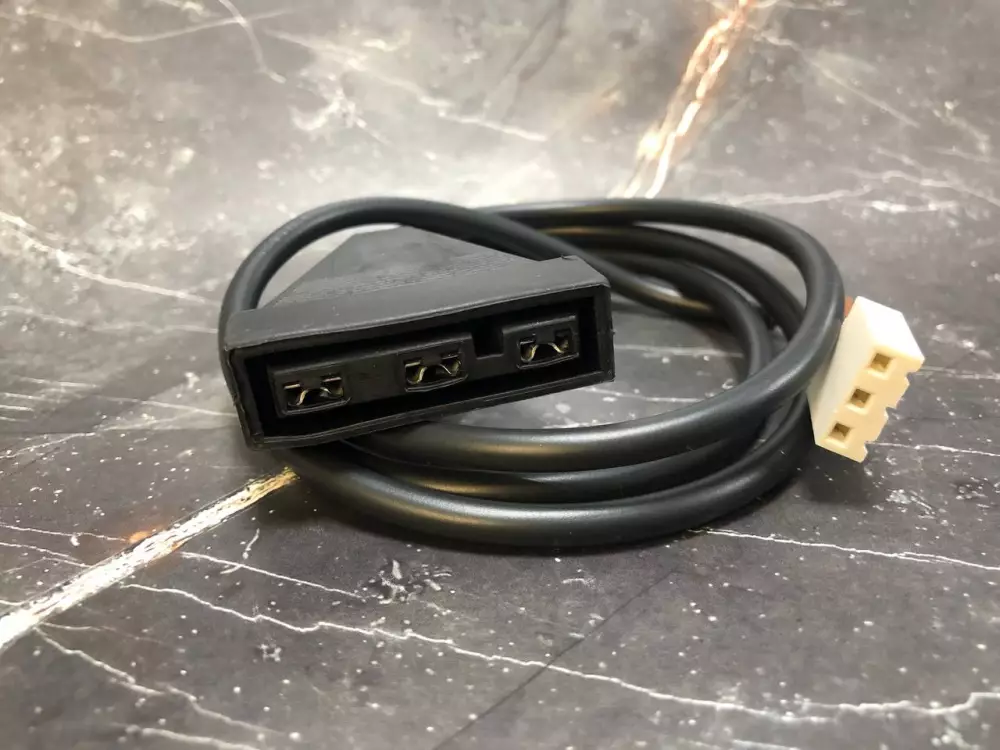

Кабель электропривода трехходового клапана Protherm 0020034153 — это оригинальный сертифицированный жгут проводов (индекс Q233) с заводскими разъемами-штекерами. Он связывает плату управления котла с мотором трехходового переключающего клапана. Данный узел отвечает за своевременную передачу импульса для переключения режимов работы котла между контуром отопления дома и контуром нагрева горячего водоснабжения (ГВС) в бойлере или вторичном теплообменнике.

В процессе эксплуатации проводка и её коннекторы подвергаются воздействию высоких температур внутри корпуса, локальной вибрации от работы насоса и вентилятора, а также риску окисления контактов при микропротечках. Установка оригинального соединительного шлейфа гарантирует точное совпадение клемм, исключает риск короткого замыкания и предотвращает сбои в логике переключения режимов «Отопление / ГВС».

Возможные неисправности и симптомы

Котел греет только горячую воду: При запросе на отопление сервопривод не переключается, так как на него из-за обрыва жил провода не поступает электрический сигнал.
Батареи греются в режиме ГВС: Отсутствие контакта на одной из линий шлейфа блокирует возврат заслонки клапана в исходное положение.
Ошибка F.22 (или частый перегрев): При резком включении крана горячей воды котел уходит в аварию по перегреву, поскольку клапан физически не успевает переключиться из-за нестабильного контакта в разъеме.
Оплавление изоляции кабеля: Видимые термические повреждения защитной оплетки из-за случайного соприкосновения провода с горячим корпусом камеры сгорания.
Окисление фишек разъема: Появление зеленого или серого налета на металлических контактах внутри пластикового штекера Q233.

Полезно знать при замене

Взаимосвязь с другими узлами: Выход кабеля из строя или его оплавление часто сопряжены с протечками через шток трехходового клапана прямо на сервопривод. При замене провода обязательно осмотрите корпус электромотора и сальник клапана на предмет следов воды.
Профилактика и защита: При проведении сервисного обслуживания проверяйте, чтобы сигнальный кабель был жестко зафиксирован в штатных пластиковых клипсах-держателях и не провисал в сторону горячих гидравлических трубок или элементов горелки.
Особенности монтажа: Перед началом работ полностью обесточьте котел. При подключении разъема Q233 к плате управления и к сервоприводу аккуратно вставляйте штекер в пазы до характерного щелчка фиксатора. Не тяните за сами провода — удерживайте деталь исключительно за пластиковый корпус разъема.

Рекомендация мастера

ПЕРЕД ПОДКЛЮЧЕНИЕМ НОВОГО КАБЕЛЯ ПРОВЕРЬТЕ СЕРВОПРИВОД НА ПРОТЕЧКУ: Чаще всего кабель трехходового клапана выгорает или окисляется из-за того, что износилось внутреннее уплотнение (сальник) штока гидроузла. Вода начинает медленно сочиться по каплям, попадает внутрь клеммной коробки электропривода и вызывает короткое замыкание. Если вы подключите новый оригинальный шлейф к залитому водой или закоротившему сервоприводу, высок риск мгновенно сжечь не только свежий кабель, но и дорожки на основной электронной плате управления котла.
