Микровыключатель трехходового клапана Protherm 0020027569 для котлов Тигр

1 950 Р

В корзину

Купить в 1 клик

Артикул:

0020027569

Бренд:

Protherm

Модель:

Подходит для: Настенных двухконтурных газовых котлов Protherm Тигр (Tiger) 12-й версии со встроенным бойлером: 24 KTV 12, 24 KOV 12, 12 KTZ 12, 24 KTZ 12, 12 KOZ 12, 24 KOZ 12, 28 KTV 12. Также применяется в котлах Baxi серий Nuvola и Westen Boyler.

Тип оборудования:

Запасные части для настенных газовых котлов

Страна производитель:

Словакия

Распечатать

Сохранить в PDF КУПИТЬ С ДОСТАВКОЙ НА ЯНДЕКС МАРКЕТ

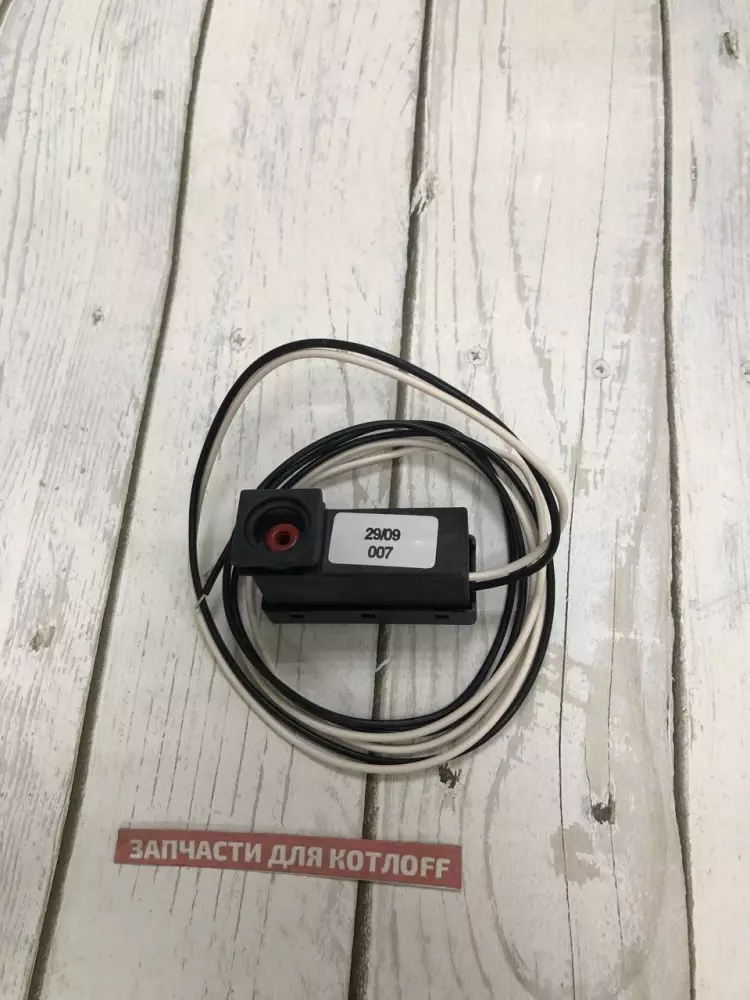

Микровыключатель гидроблока Protherm 0020027569 — это оригинальный сертифицированный элемент системы автоматики и контроля настенного газового котла. Устройство представляет собой контактный микропереключатель (концевик), фиксируемый на корпусе трехходового клапана. Приоритетный алгоритм работы узла завязан на систему ГВС: когда пользователь открывает кран с горячей водой, шток гидрогруппы под давлением воды или привода сдвигается, физически нажимая на пружинную пластину микровыключателя.

Замыкание внутренних контактов передает на электронную плату управления мгновенный низковольтный сигнал, переводящий котел из режима ожидания или отопления в режим нагрева бойлера. Использование оригинального концевика Bitron гарантирует безупречную точность срабатывания, исключает задержки при подаче горячей санитарной воды и обеспечивает общую стабильность автоматики котла.

Возможные неисправности и симптомы

Котел не переключается на горячую воду: При открытии крана ГВС горелка не разжигается или продолжает работать исключительно на радиаторы, так как плата не получает сигнал о запросе на ГВС.
Радиаторы греются вместо бойлера: Котел работает некорректно, путая режимы из-за механического залипания кнопки переключателя.
Окисление контактов датчика: Нестабильное, хаотичное включение режима ГВС из-за попадания влаги в клеммную коробку.
Механическая поломка нажимной пластины: Физический износ или излом тонкого металлического рычажка-клипсы, принимающего на себя давление штока.
Обрыв или оплавление кабеля: Повреждение двухжильного провода вследствие неаккуратного ремонта или соприкосновения с горячими патрубками камеры сгорания.

Полезно знать при замене

Взаимосвязь с другими узлами: Если микровыключатель сгнил или замкнул из-за коррозии, обязательно обследуйте сальник штока трехходового клапана. Капельная течь из-под изношенного сальника — главная и самая частая причина залития электрического концевика водой.
Профилактика и защита: При проведении технического обслуживания проверяйте сухость корпуса гидроблока. В случае обнаружения малейших следов накипи или сырости вокруг датчика немедленно устраните причину подтекания, чтобы предотвратить короткое замыкание.
Особенности монтажа: Для замены микропереключателя сливать воду из котла или системы отопления не требуется. Деталь находится снаружи водяного контура. Работы производятся на строго обесточенном оборудовании: снимите фиксирующий зажим, демонтируйте старый блок, установите новый элемент в пазы до щелчка и подключите шлейф к плате.

Рекомендация мастера

Устраняйте первопричину поломки: Микровыключатель 0020027569 сам по себе является крайне надежным элементом, так как рассчитан на миллионы циклов нажатия. В 95% случаев он выходит из строя из-за того, что на него начинает капать вода из гидравлического узла. Если вы просто замените сгоревший микропереключатель, не поменяв текущий сальник или картридж трехходового клапана, новая оригинальная деталь выйдет из строя из-за залития и коррозии уже через несколько недель работы.
