Каталог товаров / Запчасти / Для настенных газовых котлов / Жгут проводов PROTHERM Скат 6-14/14

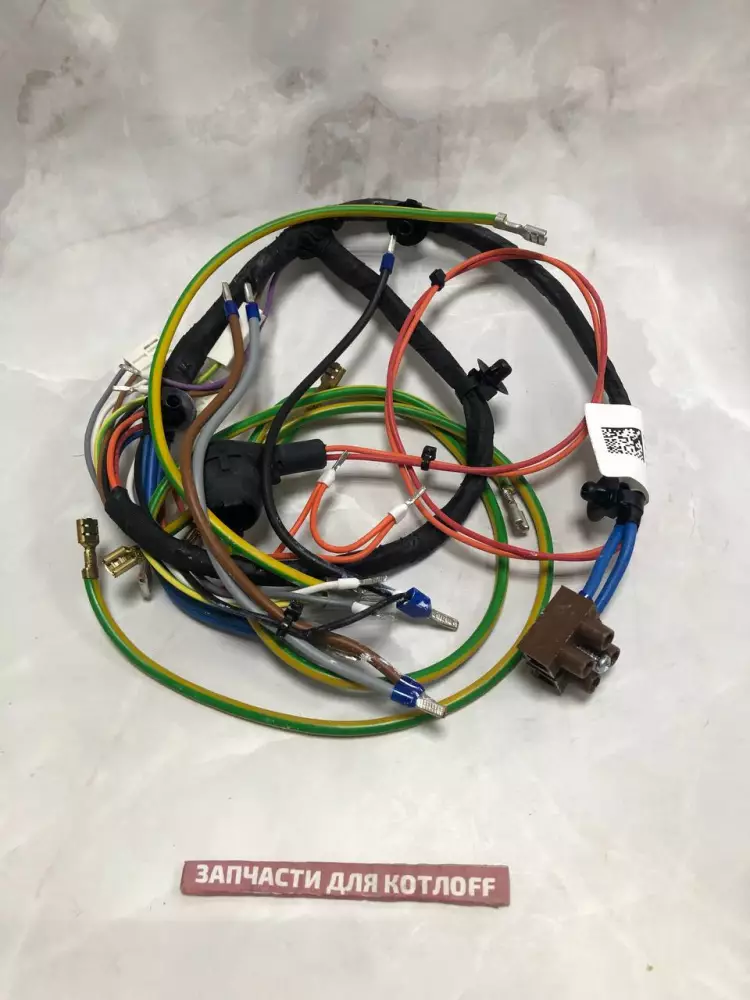

Жгут проводов Protherm 0010026083 для котлов Скат, Ray KE 6-14/14

3 700 Р

В корзину

Купить в 1 клик

Артикул:

0010026083

Бренд:

Protherm

Модель:

Подходит для Настенных электрических отопительных котлов Protherm серий Скат KE /14 и Ray KE /14 малой и средней мощности: модели 6 KE/14, 9 KE/14, 12 KE/14, 14 KE/14.

Тип оборудования:

Запасные части для электрических котлов

Страна производитель:

Словакия

Распечатать

Сохранить в PDF

Жгут проводов Protherm 0010026083 — это оригинальный сертифицированный элемент внутренней электрической системы настенного электрического котла v14. Данный комплексный шлейф кабельной разводки отвечает за бесперебойную подачу питающих напряжений и обмен информационными сигналами между исполнительными узлами, датчиками безопасности котла и главным блоком управления.

В процессе постоянной эксплуатации деталь подвергается естественным термическим факторам внутри корпуса. Установка оригинального заводского жгута, изготовленного из специализированных эластичных сплавов со стойкой к нагреву изоляцией, гарантирует полное восстановление параметров проводимости, исключает ложное сопротивление цепей, обеспечивает электробезопасность оборудования и предотвращает повреждение электронных компонентов.

Возможные неисправности и симптомы

Код ошибки F.20 (Сбой цепи термостата перегрева) Аварийная блокировка котла из-за повреждения или плохого обжима проводов, ведущих к датчику предельной температуры.
Ошибка F.22 (Сухой ход при заполненной системе) Автоматика ложно фиксирует нехватку теплоносителя из-за обрыва сигнального проводника прессостата в теле жгута.
Хаотичный отказ датчиков NTC Котел некорректно греет воду, уходя в ошибки F.10 или F.11 из-за излома или окисления слаботочных контактов шлейфа.
Визуальные следы оплавления проводки Повреждение наружного изоляционного слоя кабелей из-за их неправильной укладки или соприкосновения с нагретыми элементами бака.
Выгорание дорожек или предохранителей на плате Появление системного короткого замыкания вследствие оголения проводов и их соприкосновения с металлическим шасси котла.

Полезно знать при замене

Взаимосвязь с другими узлами При сильном выгорании или оплавлении жгута 0010026083 обязательно прозвоните мультиметром обмотки циркуляционного насоса и проверьте состояние силовых контактов ТЭНов. Короткое замыкание в нагрузке могло спровоцировать повреждение проводки.
Профилактика и защита Не допускайте попадания капель влаги или теплоносителя на фишки разъемов жгута во время развоздушивания системы. Скопление сырости внутри штекеров запускает процесс электрохимической коррозии пинов.
Особенности монтажа Перед демонтажем старой проводки полностью отключите вводные трехфазные автоматы питания котла (380V). Новый кабельный жгут прокладывайте строго по штатным пластиковым коробам и фиксаторам, не допуская натяжения и трения проводов об острые углы внутренних металлических панелей.

Рекомендация мастера

ВСЕГДА ИСПОЛЬЗУЙТЕ ШТАТНЫЙ КАБЕЛЬНЫЙ ЖГУТ И КАТЕГОРИЧЕСКИ ИЗБЕГАЙТЕ КУСТАРНЫХ СКРУТОК Измерительные линии электрических котлов Скат крайне чувствительны к изменению внутреннего сопротивления цепи. Наличие даже одной кустарной скрутки, пайки или изоленты на проводах датчиков NTC добавит в линию несколько лишних Ом. Из-за этого плата автоматики начнет стабильно ошибаться в расчете реального нагрева котла, что приведет либо к сильному перерасходу электроэнергии, либо к регулярному аварийному закипанию теплообменника. При повреждении электрической трассы заменяйте весь шлейф исключительно заводским оригинальным узлом в сборе.
