Штекерное соединение 230V Vaillant 733746 для котлов ecoTEC, VC, VUW

333 Р

В корзину

Купить в 1 клик

Артикул:

733746

Бренд:

Vaillant

Модель:

Подходит для Настенных газовых конденсационных котлов Vaillant серий ecoTEC Plus, ecoTEC Pro, VC, VCW, VU, VUW (включая модификации поколений INT IV 166/5-5 — 386/5-5, 236/5-3 — 346/5-3 и версии R2/R4/R6).

Тип оборудования:

Запасные части для настенных газовых котлов

Страна производитель:

Германия

Распечатать

Сохранить в PDF

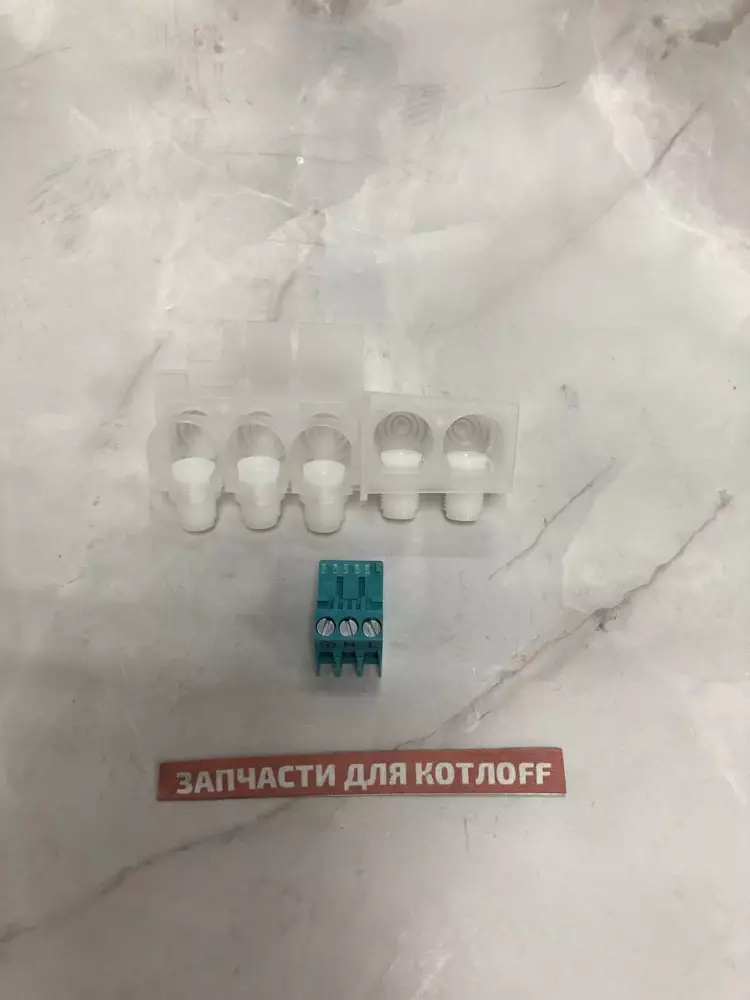

Штекерное соединение (3-полюсный бирюзовый разъем на 5 пазов) Vaillant 733746 — это оригинальный сертифицированный элемент электротехнической разводки настенного газового котла. Данный разъем является частью фирменной системы быстрого монтажа Vaillant ProE и отвечает за надежное сопряжение силовых цепей переменного тока напряжением 230V, идущих от исполнительных механизмов на плату автоматики.

В процессе постоянной эксплуатации деталь подвергается естественным нагрузкам (микровибрации от работы турбины и насоса, термическое воздействие внутри корпуса, окисление). Установка оригинального штекера из специального негорючего полимера гарантирует полную электробезопасность оборудования, исключает искрение контактов и защищает процессорную плату от выгорания из-за коротких замыканий.

Возможные неисправности и симптомы

Котел не видит подключенный узел (ошибки F.22, F.32, F.75) Например, насос или вентилятор физически исправны, но плата управления выдает ошибку их работы из-за отсутствия контакта в штекере.
Оплавление пластикового корпуса разъема Визуальная деформация бирюзового корпуса фишки вследствие сильного нагрева при плохом обжиме токопроводящих жил.
Обрыв или выламывание проводов из пазов Механическое разрушение штекера при неаккуратном извлечении кабельного пучка во время ремонта.
Хаотичный перезапуск или отключение узлов Периодический сбой в работе циркуляционного насоса или привода клапана из-за «плавающего» контакта в фиксаторах.
Следы нагара на контактной группе Появление черного окисла на металлических пинах, приводящее к падению напряжения и росту сопротивления цепи.

Полезно знать при замене

Взаимосвязь с другими узлами При замене обгоревшего штекера 733746 обязательно проверьте целостность ответной гнездовой части (разъема) на самой электронной плате управления. Если пины на плате деформированы, новый штекер не обеспечит плотную посадку.
Профилактика и защита Защищайте внутреннее пространство блока электроники от проникновения влаги и пыли. Скопление сырости внутри высоковольтных разъемов 230V неизбежно запускает процесс электролиза и разрушения медных контактов.
Особенности монтажа Перед проведением любых манипуляций с разъемами ProE строго обязательно полностью обесточьте котёл. Штекер имеет строгую геометрию (5 пазов на 3 полюса) — вставляйте его в плату аккуратно, без перекосов, до срабатывания боковых пластиковых защелок-фиксаторов.

Рекомендация мастера

НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ШТРАФНЫЕ СКРУТКИ И НЕ ЗАПАИВАЙТЕ ПРОВОДА НАПРЯМУЮ К ПЛАТЕ Система штекеров ProE создана инженерами Vaillant для исключения человеческого фактора при монтаже и обеспечении пожарной безопасности. Если у старого штекера сломался фиксатор, не пытайтесь закрепить его изолентой или, тем более, припаять провода прямо к дорожкам платы управления. Вибрация от работы котла ecoTEC быстро разрушит пайку. Плохой контакт вызовет искрение, локальный нагрев до 200–300 °C, что приведет к необратимому выгоранию текстолита платы и создаст прямую угрозу возгорания внутри автоматики. Деталь стоит копейки и должна быть вовремя заменена на новую.
