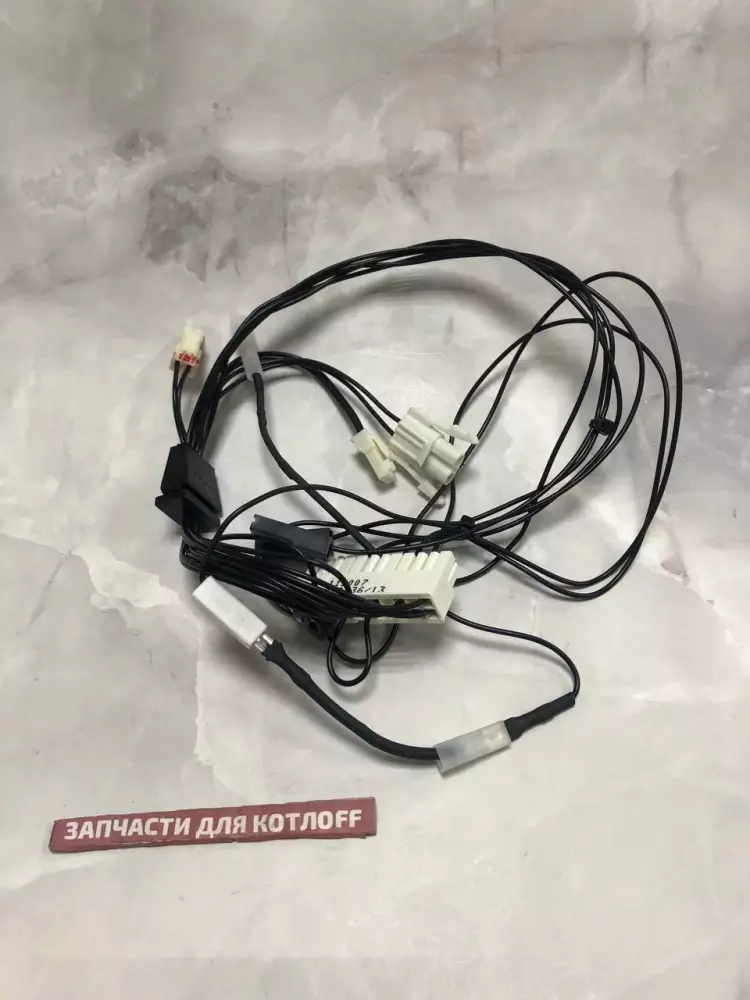

Кабельный жгут низкого напряжения Vaillant 295539 для котлов atmoCRAFT VK 654-1654/9

4 897 Р

В корзину

Купить в 1 клик

Артикул:

295539

Бренд:

Vaillant

Модель:

Подходит для Высокомощных напольных газовых котлов Vaillant серии atmoCRAFT VK INT поколения /9 (модели VK INT 654/9, VK INT 754/9, VK INT 854/9, VK INT 1004/9, VK INT 1154/9, VK INT 1254/9, VK INT 1454/9, VK INT 1604/9).

Тип оборудования:

Запчасти для напольных газовых котлов

Страна производитель:

Германия

Распечатать

Сохранить в PDF

Кабельный жгут низкого напряжения Vaillant 295539 — это оригинальный сертифицированный элемент электрической системы напольных промышленных и полупромышленных котлов. Данный шлейф проводки объединяет в единую слаботочную сеть датчики температуры NTC, термостаты безопасности, реле давления и датчики контроля тяги. Он позволяет основной электронной плате точно считывать параметры работы котельного блока и координировать процессы сгорания в режиме модуляции.

В процессе постоянной эксплуатации кабель подвергается естественным термическим нагрузкам от близости теплообменника, а также риску окисления контактных групп. Установка оригинального жгута Kleinspannung гарантирует стабильную передачу данных без искажений сопротивления, исключает сбои автоматики и поддерживает полную заводскую конфигурацию безопасности отопительного оборудования.

Возможные неисправности и симптомы

Коды ошибок F.10 / F.11 (Сбой цепей NTC) Полная потеря сигнала от температурных датчиков из-за обрыва сигнального провода в жгуте.
Ложные аварийные блокировки по тяге Хаотичные отключения по датчику отходящих газов, вызванные микронадломом токопроводящей жилы внутри изоляции.
Искажение показаний модуляции Окисление клемм внутри фишек приводит к увеличению переходного сопротивления, из-за чего плата неверно определяет температуру воды.
Повреждение внешней оплётки Оплавление изоляции кабеля при случайном контакте с горячими незащищенными металлическими поверхностями топки.
Короткое замыкание слаботочной шины Выгорание сигнальных портов процессора платы управления вследствие повреждения проводки и замыкания жил на массу котла.

Полезно знать при замене

Взаимосвязь с другими узлами При повреждении жгута 295539 обязательно проверьте сопряженные элементы: сухие контакты термостатов и разъемы датчиков. Если в местах подключения присутствует накипь, конденсат или следы окислов, их необходимо зачистить химическим очистителем контактов.
Профилактика и защита Избегайте провисания кабеля внутри корпуса. Скопление грязи и строительной пыли на слаботочных линиях во влажной среде котельной создает паразитные токи утечки, нарушающие работу деликатных немецких плат.
Особенности монтажа Перед укладкой шлейфа полностью обесточьте котёл. Прокладывайте кабели строго по заводским пластиковым лоткам и направляющим. Убедитесь, что жгут зафиксирован штатными клипсами и не имеет сильного натяжения в местах изгибов.

Рекомендация мастера

ИСПОЛЬЗУЙТЕ ТОЛЬКО ЗАВОДСКОЙ ШЛЕЙФ И КАТЕГОРИЧЕСКИ ИЗБЕГАЙТЕ КУСТАРНОГО НАРАЩИВАНИЯ: Низковольтная измерительная система котлов atmoCRAFT работает с датчиками NTC, сопротивление которых меняется в зависимости от температуры. Обычная скрутка, изолента или пайка провода «напрямую» создают дополнительное сопротивление. Даже лишние 2–3 Ома в цепи приведут к тому, что плата управления начнет систематически ошибаться в расчете реального нагрева котла на несколько градусов. Это влечет за собой некорректную работу автоматики, тактование и перерасход топлива. Поврежденную проводку электроники необходимо менять исключительно единым оригинальным узлом в сборе.
