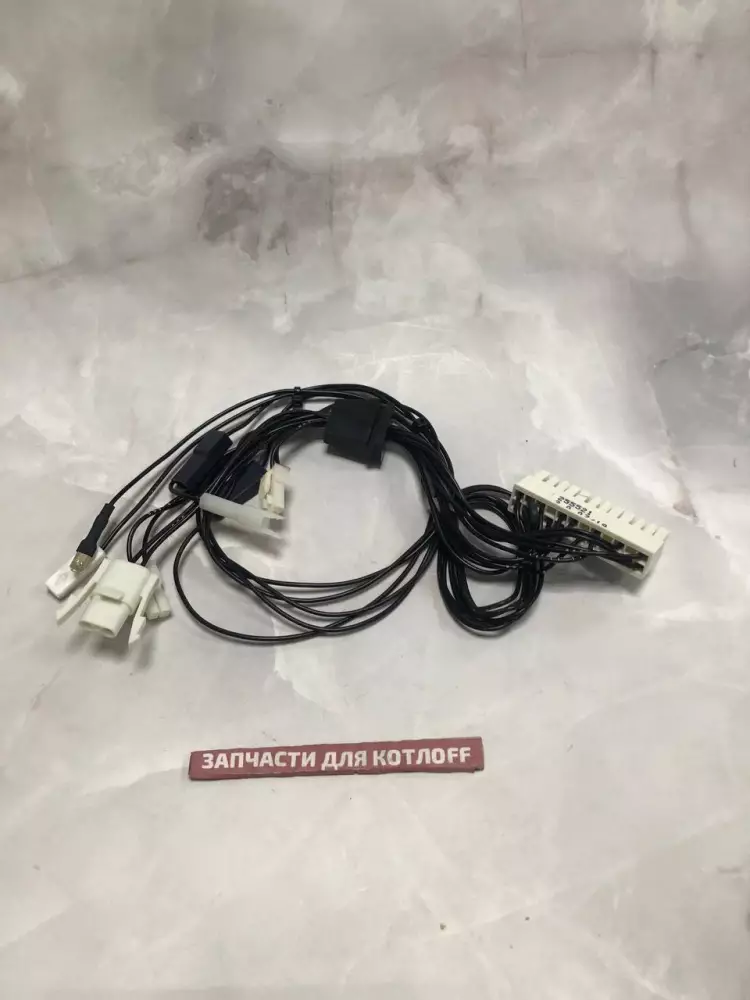

Кабельный жгут датчиков Vaillant 256301 для котлов atmoVIT

3 371 Р

В корзину

Купить в 1 клик

Артикул:

256301

Бренд:

Vaillant

Модель:

Подходит для Напольных газовых котлов Vaillant серий atmoVIT VK INT и atmoVIT Combi VKC мощностью от 25 до 56 кВт (модели VK INT 254/1-5, VK INT 324/1-5, VK INT 414/1-5, VK INT 484/1-5, VK INT 564/1-5, VKC INT 254/1-5 120, VKC INT 324/1-5 120).

Тип оборудования:

Запчасти для напольных газовых котлов

Страна производитель:

Германия

Распечатать

Сохранить в PDF

Оригинальный кабельный жгут датчиков Vaillant (артикул 256301) является элементом слаботочной измерительной цепи напольного котельного оборудования. Данная кабельная сборка объединяет погружные и накладные NTC-сенсоры температуры, комнатные регуляторы, датчики защиты от перегрева и контроля тяги в единый сигнальный шлейф. Жгут передает точные телеметрические показатели сопротивления на плату автоматики для модуляции мощности горелки.

Возможные неисправности и симптомы

Код ошибки F.10 / F.11 (Короткое замыкание или обрыв датчика) Автоматика мгновенно блокирует котел из-за некорректного сопротивления или полной потери связи с датчиком подачи/обратки.
Ложные показания температуры Котел отключается раньше времени или перегревается из-за того, что окислившийся контакт в разъеме жгута искажает данные о нагреве воды.
Механический излом жилы Провод ломается внутри изоляционного слоя в местах частых перегибов, вызывая плавающую неисправность, когда котел периодически уходит в ошибку.
Оплавление наружной изоляции Кабель провисает и соприкасается с раскаленной частью камеры сгорания, что приводит к оголению медных жил и замыканию их на корпус.
Ошибка F.36 (Сбой системы контроля тяги) Плата прекращает розжиг из-за обрыва линии связи с датчиком отходящих газов в дымоходном коллекторе.

Полезно знать при замене

Взаимосвязь с другими узлами При замене жгута 256301 обязательно осмотрите клеммы подключения на самих датчиках. Если они покрыты зеленым налетом окисла или ржавчиной, зачистите их или обновите датчики, иначе новый шлейф быстро выгорит.
Профилактика и защита Во время сервисного обслуживания следите, чтобы на коннекторы не попадала влага. Скопление конденсата или капель воды внутри пластиковой фишки приводит к электрохимической коррозии медных контактов.
Особенности монтажа Перед демонтажем старой проводки полностью отключите электропитание котла. Новый кабель укладывайте строго в проектные пазы и фиксируйте штатными пластиковыми хомутами, не допускайте натяжения проводов или их трения об острые кромки внутренних металлических панелей.

Рекомендация мастера

НЕ ИСПОЛЬЗУЙТЕ СТОРОННИЕ РАЗЪЕМЫ И КУСТАРНЫЕ СКРУТКИ: Слаботочная измерительная цепь датчиков NTC крайне чувствительна к изменению внутреннего сопротивления проводника. Малейшая скрутка, изолента или некачественная пайка добавят лишние Омы в линию связи. В результате плата управления будет стабильно «видеть» температуру теплоносителя на 5–10 градусов ниже или выше реальной. Это приведет либо к сильному перерасходу газа, либо к регулярному аварийному закипанию котла. При повреждении шлейфа устанавливайте только новый оригинальный жгут в сборе.
