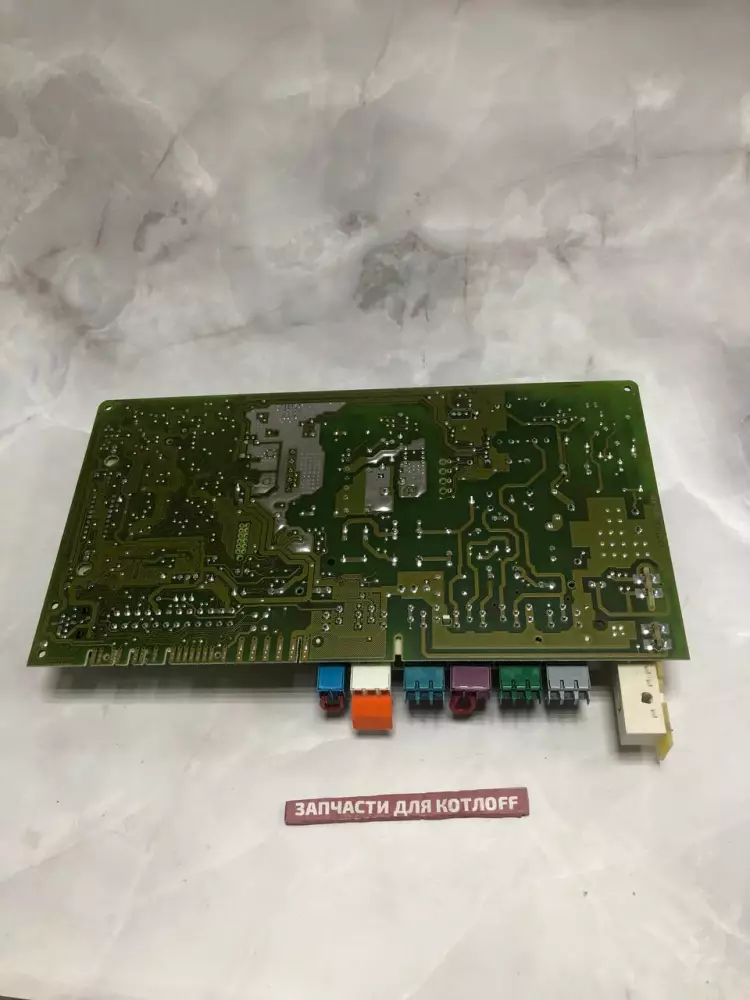

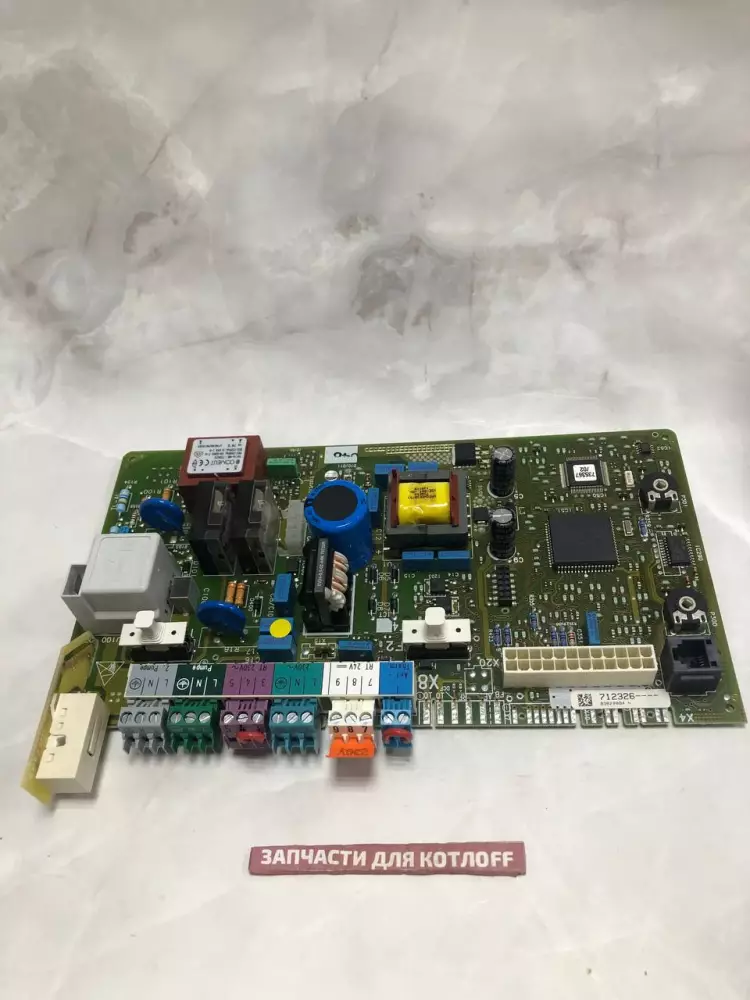

Электронная плата управления Vaillant 193502 для котлов ecoCOMPACT
43 100 Р
В корзину
Купить в 1 клик
Артикул:
193502
Бренд:
Vaillant
Модель:
Подходит для: Напольных конденсационных котлов Vaillant серии ecoCOMPACT (модели VSC INT 246-C 170, VSC INT 246-C 170 R3, VSC DK 246-C 210, VSC DK 246-C 210 R3).
Тип оборудования:
Запасные части для напольных газовых котлов
Страна производитель:
Германия
Распечатать
Сохранить в PDFЭлектронная плата управления Vaillant 193502 — это оригинальный сертифицированный элемент системы автоматики напольного конденсационного котла. Данный узел отвечает за координацию всех процессов отопительного оборудования: от считывания показаний температурных датчиков до управления газовым клапаном, вентилятором и циркуляционным насосом.
В процессе постоянной эксплуатации деталь подвергается естественным динамическим и термическим нагрузкам, а также уязвима перед резкими скачками напряжения в электрической сети. Установка оригинального узла гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает безопасность использования и исключает риск повреждения смежных дорогостоящих компонентов котла (газового блока или вентилятора модуляции).
Возможные неисправности и симптомы
- Ошибка F.28 / F.29 (Сбой розжига): Котёл совершает неудачные попытки запуска горелки или тухнет во время работы; отсутствует искра розжига (выгорание реле на плате).
- Ошибка F.73 / F.74 (Сигнал датчика давления): Плата некорректно распознает или полностью теряет связь с внутренними датчиками давления воды.
- Полное отсутствие индикации: Дисплей котла не светится, устройство вообще не реагирует на подачу питания, предохранители на плате при этом целы.
- Ошибка F.61 / F.62 (Сбой газового клапана): Неправильный сигнал управления шаговым двигателем или клапаном подачи газа (короткое замыкание на электронной схеме).
- Циклическая перезагрузка: Котёл произвольно выключается и включается в процессе работы («тактует» из-за внутренней ошибки процессора).
Полезно знать при замене
- Взаимосвязь с другими узлами: При поломке «мозгов» котла из-за скачка напряжения обязательно прозвоните обмотки циркуляционного насоса и трехходового клапана. Пробой в этих узлах мог стать первопричиной выгорания дорожек на самой плате.
- Профилактика и защита: Чтобы избежать повторной поломки деликатной немецкой электроники, строго рекомендуется подключать котел к сети исключительно через качественный инверторный стабилизатор напряжения или ИБП с чистой синусоидой.
- Особенности монтажа: Перед установкой полностью обесточьте котел. При замене платы на моделях конденсационной серии ecoCOMPACT может потребоваться ручной ввод кодов диагностики (DSN-кодов) в сервисном меню для адаптации платы под конкретную тепловую мощность узла.
Рекомендация мастера
ОБЯЗАТЕЛЬНО НАСТРАИВАЙТЕ ПРОГРАММНЫЕ ПАРАМЕТРЫ ПОСЛЕ УСТАНОВКИ: Новая плата поставляется с завода как универсальный «чистый» модуль для линейки ecoCOMPACT. После физического монтажа мастер обязан войти в сервисный уровень меню (код d.92) и прописать индивидуальный код программы под конкретную мощность вашего котла (24 или 28 кВт), иначе автоматика заблокирует пуск системы или будет работать некорректно.
