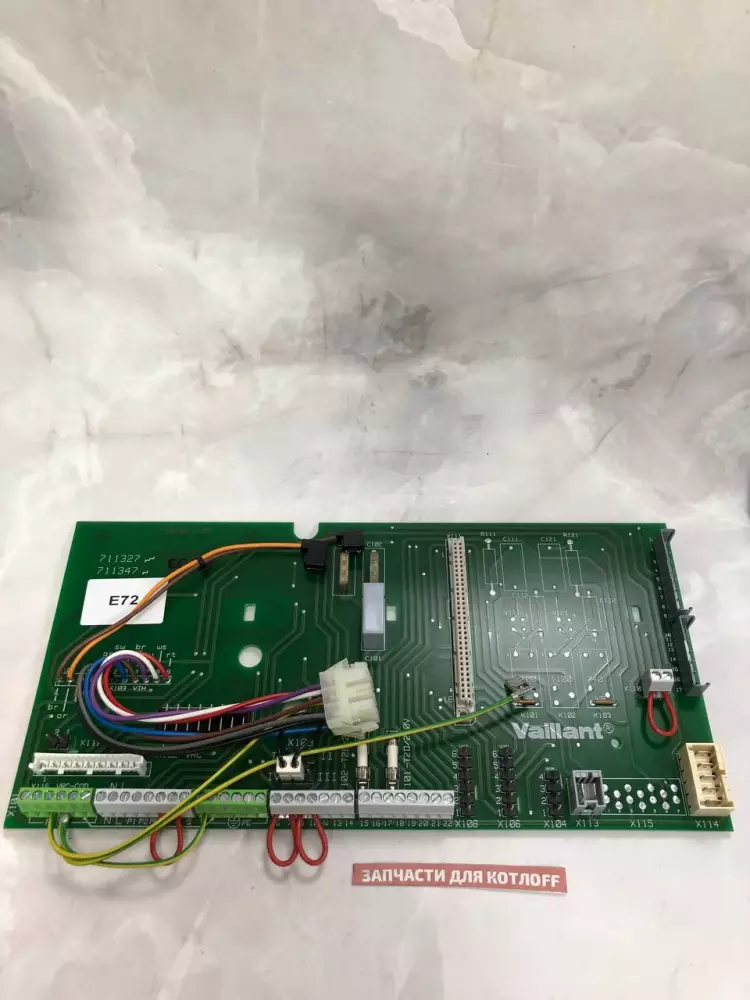

Плата управления Vaillant 130385 для котлов
35 500 Р
В наличии на складе: Дорожный переулок, 3 Б
Артикул:
130385
Бренд:
Vaillant
Модель:
Подходит для: Напольных котлов мощностью от 6 до 47 кВт серий Vaillant VK 6/4-1 XE, VK 11/4-1 XE, VK 16/4-1 XE, VK 21/4-1 XE, VK 26/4-1 XE, VK 31/4-1 XE, VK 36/4-1 XE, VK 42/4-1 XE, VK 47/4-1 XE, а также для напольных конденсационных систем ecoVIT exclusiv (4-е поколение).
Тип оборудования:
Запасные части для напольных газовых котлов
Страна производитель:
Германия
Распечатать
Сохранить в PDFЭлектронная плата управления Vaillant 130385 — это оригинальный сертифицированный «центр управления» напольного газового котла. Изготовленный на базе надежного многослойного текстолита, этот узел непрерывно собирает и анализирует информацию с датчиков температуры, тяги, давления газа и ионизации пламени. Плата координирует работу газовой арматуры, циркуляционных насосов и систем дымоудаления, обеспечивая удержание строго заданного температурного графика в доме при максимальной энергоэффективности оборудования.
В процессе многолетней непрерывной эксплуатации электроника подвергается постоянным тепловым и токовым нагрузкам. Установка оригинального сертифицированного узла гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает абсолютную безопасность использования и исключает риск повреждения смежной дорогостоящей периферии.
Возможные неисправности и симптомы
- Полное отсутствие индикации: Дисплей на панели управления котла не светится, прибор абсолютно никак не реагирует на подачу питания 220В.
- Ошибка розжига (F.28 / F.29): Автоматика не подает высоковольтный импульс на электроды или «не видит» ответный ток ионизации после стабильного воспламенения газа.
- Сбой внутренней памяти (F.60 – F.67): Критическая программная ошибка процессора, повреждение прошивки или сбой электроники самой платы.
- Блокировка исполнительных узлов: Плата выдает запрос на нагрев, но не коммутирует встроенные реле, из-за чего не запускается циркуляционный насос или газовый клапан.
- Хаотичное тактование: Самопроизвольная циклическая перезагрузка котла, сброс пользовательских настроек или бессистемное появление ложных кодов ошибок.
Полезно знать при замене
- Взаимосвязь с другими узлами: Если старая плата управления сгорела по причине короткого замыкания в котельной, перед фиксацией нового блока обязательно прозвоните мультиметром обмотки циркуляционных насосов и соленоиды газового клапана, чтобы исключить повторный пробой силовой дорожки электроники.
- Профилактика и защита: Напольная автоматика Vaillant крайне чувствительна к качеству питающей сети. Для сохранения заводской гарантии подключайте котел исключительно через инверторный стабилизатор напряжения и обязательно монтируйте диэлектрическую изолирующую вставку на газопровод.
- Особенности монтажа: Перед началом любых работ полностью обесточьте котельное оборудование. Плата устанавливается внутри защитного пластикового шкафа (Switch box). При замене требуется аккуратное переподключение всех шлейфов низковольтной и силовой проводки. [1]
Рекомендация мастера
Защита от статического разряда и кодирование мощности: Замену центральной платы 130385 должен производить квалифицированный сервисный инженер. При извлечении модуля из антистатической упаковки избегайте касания электронных компонентов голыми руками, чтобы не повредить микросхемы статическим электричеством. После физической установки платы на посадочные места в обязательном порядке потребуется зайти в сервисное меню автоматики и выставить правильный код конфигурации (DSN-код), соответствующий точной тепловой мощности вашего напольного чугунного блока (от 6 до 47 кВт)
