Каталог товаров / Запчасти / Для настенных газовых котлов / Кабельный жгут Vaillant atmoTEC

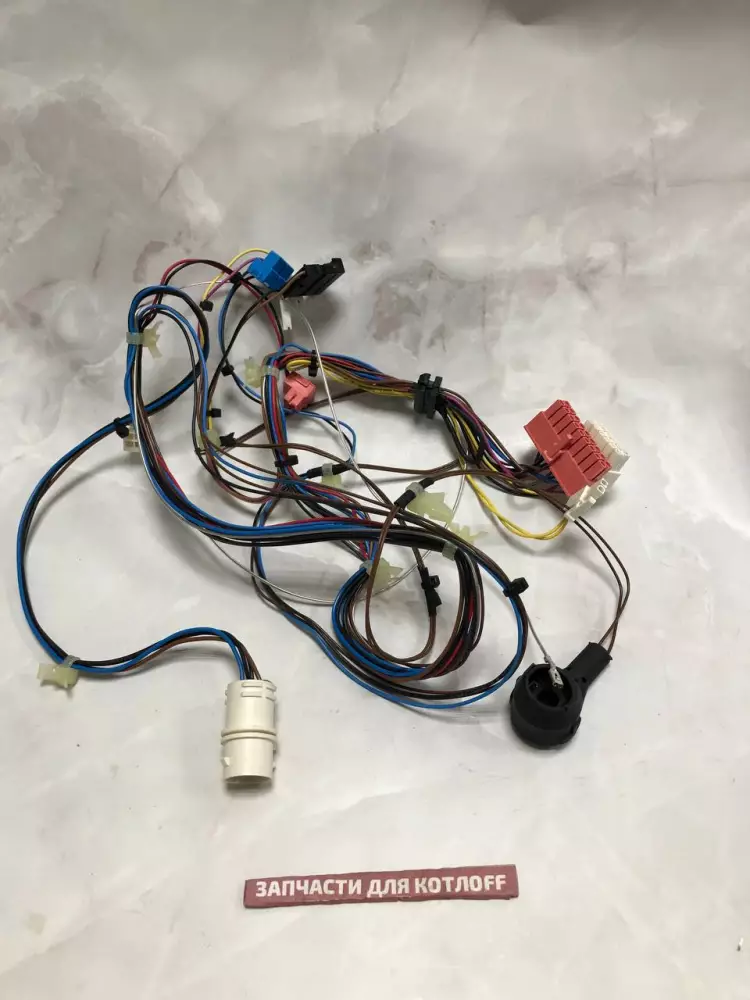

Кабельный жгут Vaillant 0020255750 для котлов atmoTEC.

7 208 Р

Проверить совместимость и заказать

В наличии на складе: Дорожный переулок, 3 Б

Артикул:

0020255750

Бренд:

Vaillant

Модель:

Подходит для: атмосферных моделей atmoTEC pro/plus VU/VUW 200–280/5-3, /5-5 (версий H-RU/R1, R2 мощностью 20–28 кВт).

Тип оборудования:

Запчасти для настенных газовых котлов

Страна производитель:

Германия

Распечатать

Сохранить в PDF

Верхний кабельный жгут Vaillant 0020255750 — это оригинальный сертифицированный элемент автоматики и электрической структуры настенного газового котла. Данный комплексный шлейф проводов поставляется в сборе с заводскими штекерными колодками. Он отвечает за стабильное и безопасное подключение компонентов верхней части котла — в том числе датчиков системы дымоудаления (контроля тяги), цепей розжига и дисплейного модуля — к главной электронной плате управления аппарата.

В процессе постоянной эксплуатации деталь подвергается естественным нагрузкам. Установка оригинального узла гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает безопасность использования и исключает риск повреждения смежных дорогостоящих компонентов котла.

Возможные неисправности и симптомы

Код ошибки контроля тяги (F.15 / F.36): Кратковременные сбои или уход котла в аварию из-за короткого замыкания или обрыва в цепи сигнального шлейфа датчика опрокидывания тяги.
Отсутствие индикации экрана: Дисплей панели управления мигает или полностью гаснет из-за нарушения контакта в интерфейсном разъеме жгута.
Сбои в процессе розжига горелки: Прерывистая подача искры, вызванная ослаблением пружинных фиксаторов в соединительных колодках.
Термическое оплавление оплетки: Визуальное повреждение защитного ПВХ-слоя проводов при их случайном смещении в сторону коллектора продуктов сгорания.
Хаотичные перезагрузки автоматики: Микроискрение в штекерах из-за влияния эксплуатационных вибраций, приводящее к ложным срабатываниям защитных реле платы.

Полезно знать при замене

Взаимосвязь с другими узлами: Данный жгут напрямую коммутируется с электронной платой управления (арт. 0020254534). При его замене обязательно обследуйте ответные пины на плате на предмет отсутствия окисления.
Профилактика и защита: Защищайте автоматику котла от перепадов сетевого напряжения инверторным стабилизатором, чтобы предотвратить оплавление слаботочных контактов.
Особенности монтажа: Все работы ведутся только на полностью обесточенном оборудовании. Шлейф укладывается строго по штатным пластиковым направляющим и фиксируется хомутами.

Рекомендация мастера

Точное позиционирование в зоне высоких температур: Поскольку этот жгут является верхним и располагается в непосредственной близости от коллектора дымовых газов атмосферного котла, критически важно закрепить его строго по заводской схеме. Используйте все пластиковые фиксаторы и теплоизоляционные клипсы из комплекта. Провисание проводов и их случайное соприкосновение с горячим корпусом стабилизатора тяги приведет к моментальному высыханию изоляции, короткому замыканию и выгоранию процессора на дорогостоящей плате управления.
