Плата управления Vaillant 0020153826 для котлов ecoCOMPACT / auroCOMPACT
70 500 Р
В корзину
Купить в 1 клик
Артикул:
0020153826
Бренд:
Vaillant
Модель:
Подходит для: Напольных конденсационных котлов со встроенным бойлером серий ecoCOMPACT и auroCOMPACT (модели VSC 126-306/2-C).
Тип оборудования:
Запчасти для настенных газовых котлов
Страна производитель:
Германия
Распечатать

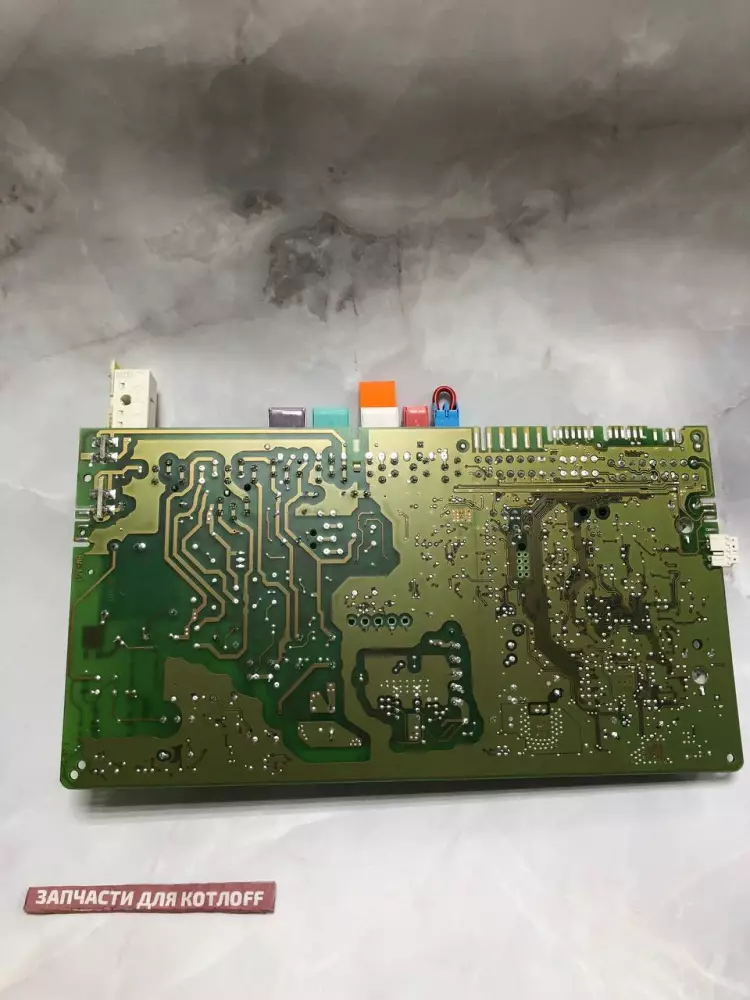

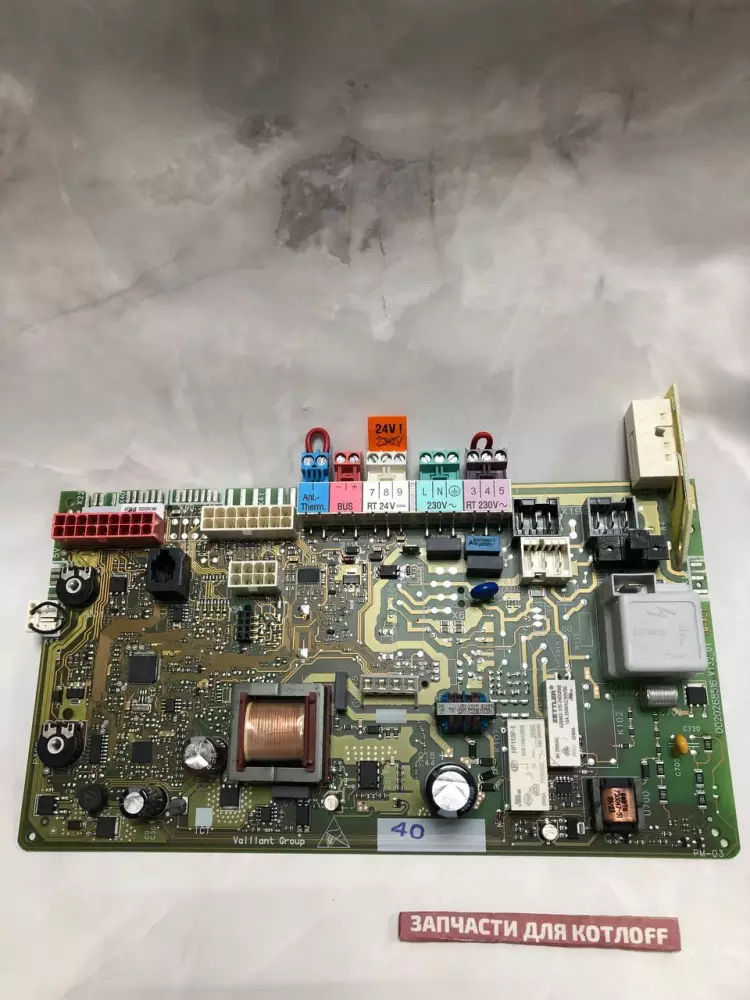

Сохранить в PDFлата управления Vaillant 0020153826 — это оригинальный сертифицированный элемент автоматики напольных газовых конденсационных котлов со встроенным водонагревателем. Данный текстолитовый модуль выполняет функцию главного электронного «мозга» отопительной системы. Она непрерывно обрабатывает слаботочные сигналы с датчиков температуры (NTC), давления теплоносителя и ионизации пламени. На их основе плата регулирует работу газового клапана, ШИМ-вентилятора, циркуляционных насосов и переключающих узлов, обеспечивая скоростной послойный нагрев бытовой воды и отопление дома с максимальным КПД.
В процессе постоянной эксплуатации деталь подвергается тепловым нагрузкам в закрытом шкафу электроники. Установка оригинального узла гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает безопасность использования и исключает риск повреждения смежных дорогостоящих компонентов котла из-за некорректных измерительных алгоритмов.
Возможные неисправности и симптомы
- Котел полностью обесточен: Информационный экран и индикация не светятся, устройство не реагирует на кнопку питания при наличии 220 В в сети.
- Внутренняя аппаратная ошибка (ошибки F.64 / F.67): Критическая блокировка автоматики, сигнализирующая о выгорании логических цепей процессора платы или сбое АЦП.
- Отсутствие розжига или срыв пламени (ошибка F.28 / F.29): Блок поджига не выдает искру на горелку, либо плата не считывает ток ионизации после пуска газа.
- Неуправляемое вращение турбины или насоса: Вентилятор дымоудаления или циркуляционный насос бойлера безостановочно вращаются на максимальных оборотах из-за залипшего силового реле.
- Постоянная циклическая перезагрузка: Котел тактует и самопроизвольно сбрасывает текущие пользовательские настройки без вывода внешних кодов аварий.
Полезно знать при замене
- Взаимосвязь с другими узлами: При выгорании платы управления из-за короткого замыкания обязательно проверьте исправность плавких предохранителей, трансформатора розжига, а также катушек газового клапана и ШИМ-вентилятора.
- Профилактика и защита: Конденсационная автоматика крайне чувствительна к качеству электроснабжения. Для защиты процессора строго рекомендуется подключать котел через качественный инверторный стабилизатор (или ИБП) с обязательным заземлением.
- Особенности монтажа: Модуль встраивается в блок электроники. Перед подключением многочисленных шлейфов и штекеров ProE необходимо полностью обесточить котельную.
Рекомендация мастера
- Обязательное программирование DSN-кода (D.93): Новая плата поставляется с завода в статусе универсальной сервисной запчасти. После её физической установки и подачи питания котел уйдет в ошибку, так как плата «не знает» точную мощность и емкость бойлера вашего аппарата. Мастер обязан войти в сервисный уровень диагностики (код доступа 96), перейти к точке D.93 и вручную ввести двухзначный индекс модели (DSN-код). Без этой конфигурации плата не сможет правильно координировать ШИМ-сигнал вентилятора, что приведет к сильным хлопкам газовоздушной смеси при розжиге. Инструкцию с таблицей кодов для линеек ecoCOMPACT мы бесплатно приложим к вашему заказу.
