Каталог товаров / Запчасти / Для настенных газовых котлов / Кабельный жгут Vaillant ecoTEC

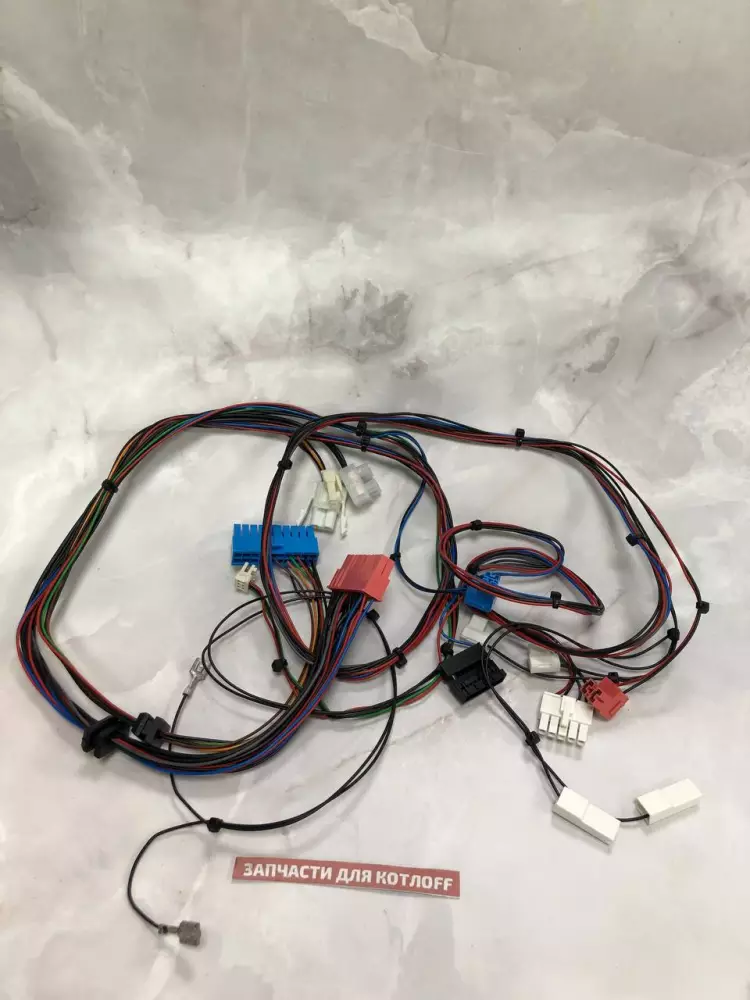

Кабельный жгут Vaillant 0020144361 для котлов ecoTEC.

12 085 Р

В корзину

Купить в 1 клик

Артикул:

0020144361

Бренд:

Vaillant

Модель:

Подходит для: ecoTEC plus VU OE 806/5-5, VU OE 1006/5-5, VU OE 1206/5-5 (модификации серий R2, R3, R4).

Тип оборудования:

Запчасти для настенных газовых котлов

Страна производитель:

Германия

Распечатать

Сохранить в PDF КУПИТЬ С ДОСТАВКОЙ НА ЯНДЕКС МАРКЕТ

Кабельный жгут Vaillant 0020144361 — это оригинальный сертифицированный элемент низковольтной автоматики промышленного настенного газового конденсационного котла высокой мощности (80–120 кВт). Данный узкоспециализированный шлейф проводки отвечает за стабильную и прецизионную передачу слаботочных информационных сигналов от датчиков температуры контура подачи/возврата (NTC) на основную плату управления.

В процессе постоянной эксплуатации коммерческого оборудования деталь подвергается естественным температурным перепадам внутри герметичного корпуса и воздействию локальной влажности. Установка оригинального жгута гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает идеальную точность считывания теплотехнических показателей и исключает риски системных сбоев автоматики.

Возможные неисправности и симптомы

Плавающая ошибка перегрева (ошибка F.20): Котёл спонтанно уходит в аварию по ограничению температуры из-за микроразрывов или плохого контакта в измерительной цепи датчиков.
Ложная индикация сухого хода (ошибка F.22): На дисплее отображается код нехватки теплоносителя, несмотря на то, что давление в системе котельной в норме.
Хаотичный прыжок температурных значений: На экране контроллера резко меняются показания градусов (например, с 40°C до 90°C), из-за чего котел начинает тактовать.
Окисление клеммных разъемов: Появление зеленого налета на контактах штекеров из-за попадания конденсата, что полностью искажает сопротивление цепи NTC.
Механический пережим или излом провода: Повреждение изоляции токоведущих медных жил металлическими элементами крышки блока электроники.

Полезно знать при замене

Взаимосвязь с другими узлами: При замене сигнального жгута обязательно обследуйте штекерные гнезда на основной плате управления (арт. 0020140423) и состояние датчиков температуры. Окислившиеся датчики подлежат зачистке или замене.
Профилактика и защита: Не допускайте протечек воды из гидравлических модулей котельной. Капли теплоносителя, стекающие по проводам к электронной плате, вызывают межфазные замыкания.
Особенности монтажа: Шлейф укладывается строго в штатные пластиковые кабель-каналы блока электроники. Разъемы оснащены уникальными ключами-защелками, предотвращающими некорректное сопряжение.

Рекомендация мастера

Бережный монтаж без натяжения: Слаботочная линия температурных датчиков коммерческих котлов Vaillant крайне чувствительна к изменению электрического сопротивления. Малейший налет грязи или капли масла с рук монтажника на пинах разъема приведут к тому, что автоматика начнет «лгать» о реальной температуре в теплообменнике. При фиксации нового жгута категорически запрещается натягивать проводку или перекручивать ее вокруг силовых кабелей 220 В, чтобы избежать наведения паразитных электромагнитных помех. Выполняйте все подключения только при полностью выключенном из розетки котле.
