Каталог товаров / Запчасти / Для настенных газовых котлов / Дисплей Vaillant ecoTEC Pro / Plus

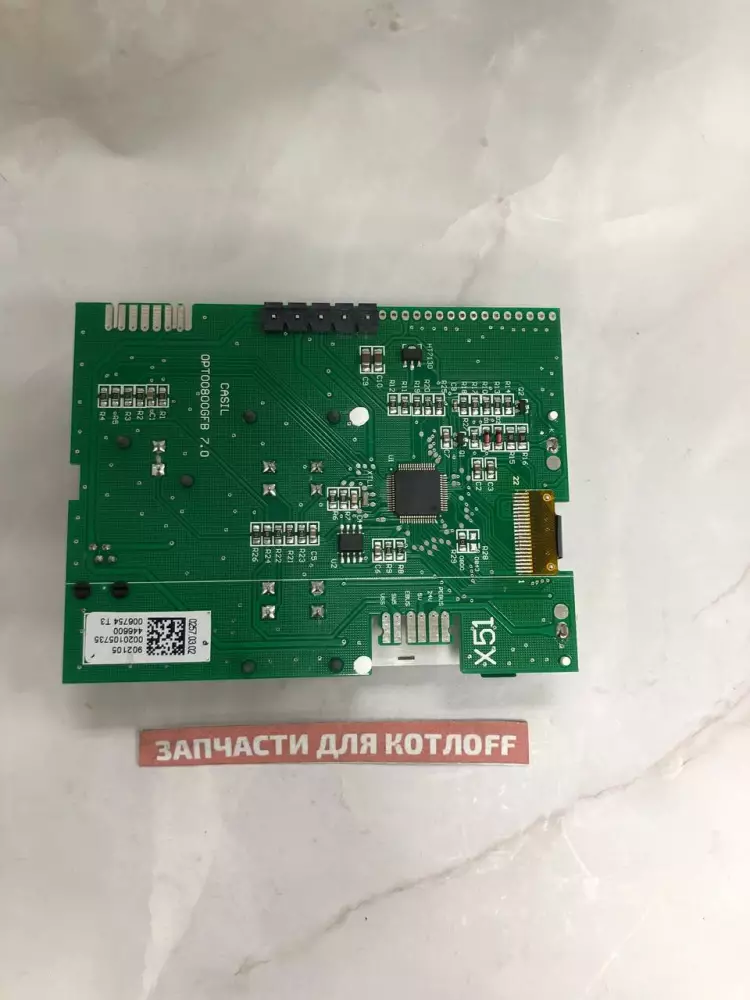

Плата дисплея Vaillant 0020136628 для котлов ecoTEC Pro / Plus

Дисплей Vaillant ecoTEC Pro / Plus — фото 2

11 023 Р

Проверить совместимость и заказать

В наличии на складе: Дорожный переулок, 3 Б

Артикул:

0020136628

Бренд:

Vaillant

Модель:

Подходит для: ecoTEC Pro 24, ecoTEC Pro 28, ecoTEC Plus 24, ecoTEC Plus 28, ecoTEC Plus 30-38 кВт (поколения /5-3 и /5-5), ecoEURO 5 / Plus.

Тип оборудования:

Запчасти для настенных газовых котлов

Страна производитель:

Германия

Распечатать

Сохранить в PDF КУПИТЬ С ДОСТАВКОЙ НА ЯНДЕКС МАРКЕТ

Плата дисплея Vaillant 0020136628 — это оригинальный сертифицированный элемент интерфейса и автоматики настенного газового конденсационного котла. Данный модуль снабжен LCD-экраном и интегрированными кнопками навигации. Он отвечает за вывод актуальных рабочих параметров, отображение результатов самодиагностики (кодов неисправностей) и позволяет пользователю или сервисному инженеру изменять настройки в пользовательском и сервисном меню.

В процессе постоянной эксплуатации деталь подвергается естественным термическим нагрузкам внутри панели и воздействию электрических импульсов. Установка оригинального узла гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает безопасность использования и исключает риск некорректного обмена данными со смежными компонентами по внутренней шине котла.

Возможные неисправности и симптомы

Полное отсутствие индикации: Дисплей не светится, подсветка не работает, хотя котел при этом может продолжать греть воду.
Искажение символов на экране: Частичное исчезновение сегментов цифр или появление хаотичных полос, затрудняющих чтение кодов.
Кнопки не реагируют на нажатие: Невозможно изменить температуру или зайти в меню диагностики из-за износа тактовых переключателей.
Постоянное мигание экрана: Циклический сброс подсветки или мерцание, свидетельствующее о деградации элементов цепи питания платы интерфейса.
Ошибка связи с дисплеем: Основная плата уходит в аварию из-за внутренней аппаратной поломки чипа на плате индикации.

Полезно знать при замене

Взаимосвязь с другими узлами: Выход из строя платы дисплея чаще всего происходит из-за критического скачка напряжения в сети. При этой поломке обязательно обследуйте основную плату управления (арт. 0020135165), так как высоковольтный импульс мог повредить оба электронных модуля одновременно.
Профилактика и защита: Чтобы продлить срок службы чувствительных микросхем экрана, подключайте конденсационный котел исключительно через инверторный стабилизатор напряжения с качественным заземлением.
Особенности монтажа: Модуль устанавливается в штатные пазы откидной пластиковой крышки блока электроники. Перед подключением гибкого шлейфа данных необходимо полностью обесточить котел.

Рекомендация мастера

Аккуратность со шлейфом передачи данных: Плата дисплея соединяется с основной платой тонким мультижильным низковольтным шлейфом. При демонтаже старого дисплея ни в коем случае не тяните за сами провода — разъемы сидят плотно, и вы можете вырвать пины из текстолита. Аккуратно подденьте пластиковую защелку разъема небольшой плоской отверткой. Перед фиксацией нового экрана убедитесь, что на контакты не попала влага или пыль, а шлейф уложен без перекручивания, иначе котел не сможет инициализировать интерфейс.
