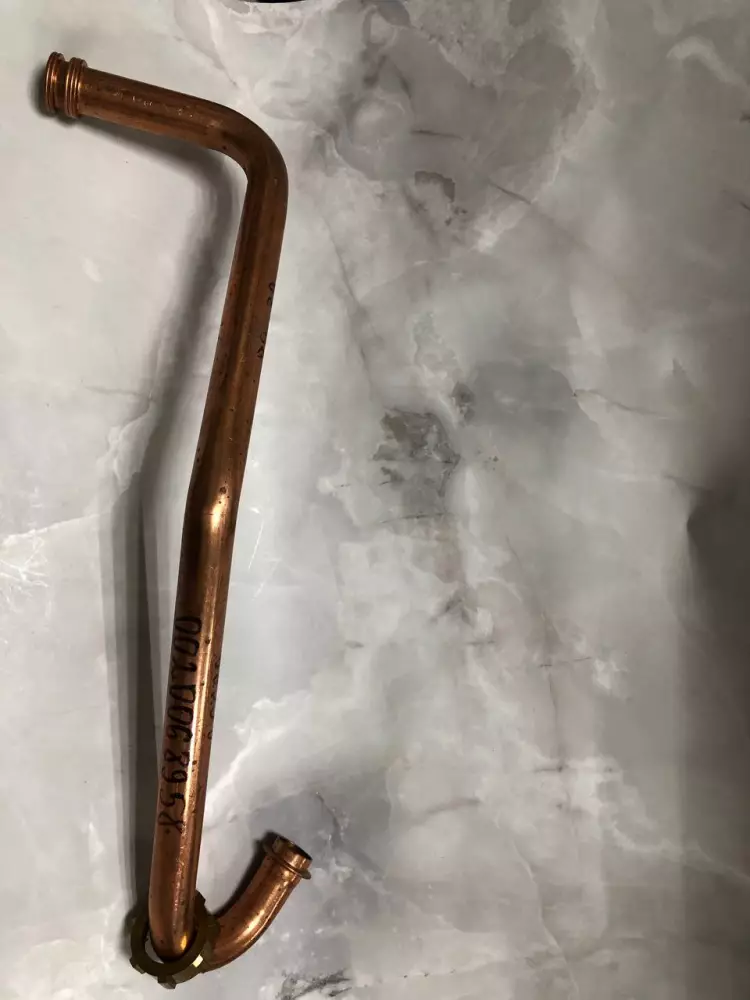

Соединительная трубка теплообменника Vaillant 0020068958 для котлов ecoTEC

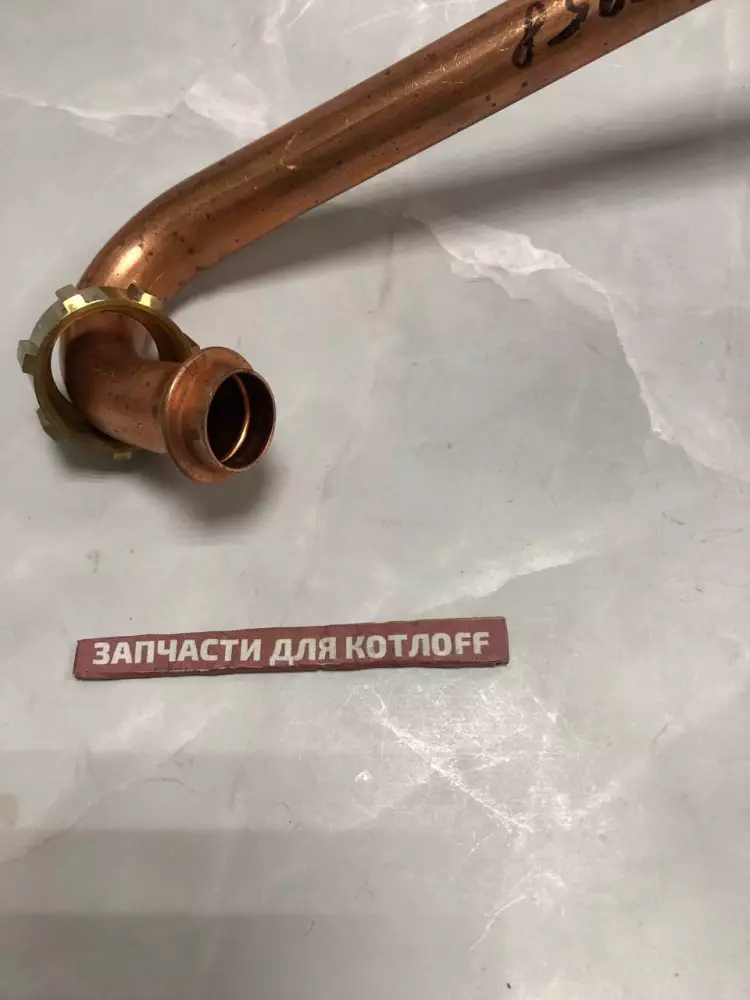

Труба первичного теплообменника Vaillant ecoTEC — фото 2

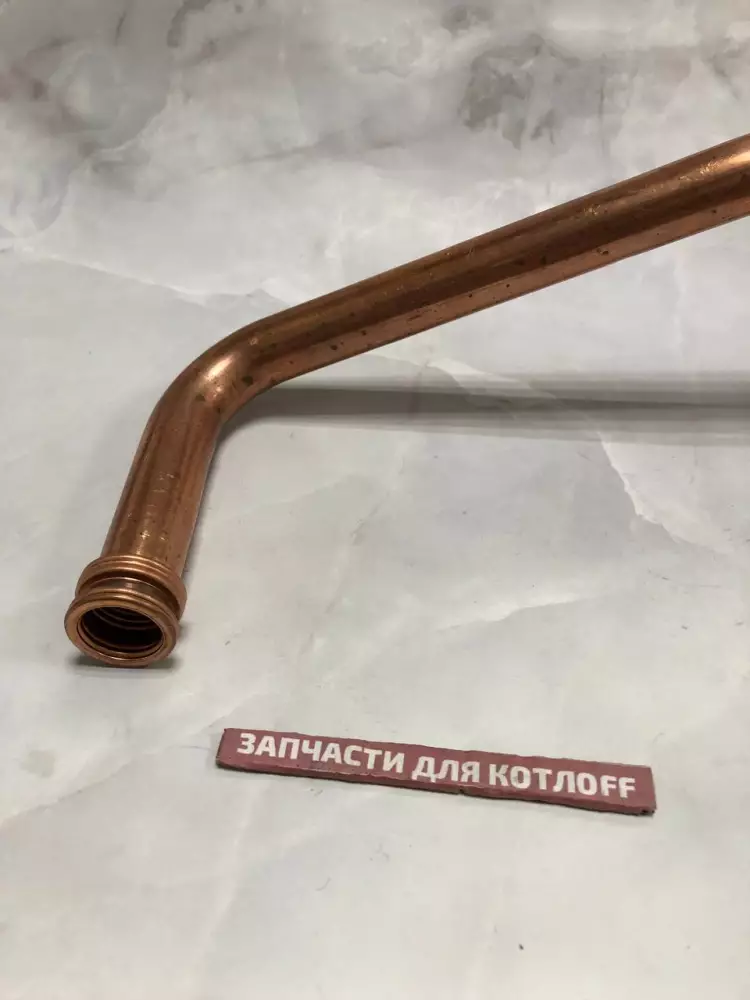

Труба первичного теплообменника Vaillant ecoTEC — фото 3

4 897 Р

Проверить совместимость и заказать

В наличии на складе: Дорожный переулок, 3 Б

Артикул:

0020068958

Бренд:

Vaillant

Модель:

Подходит для: настенных конденсационных котлов Vaillant серий ecoTEC Plus (600, 800 линейки), ecoTEC Pro 24/28, а также модификаций VU / VUW (включая ревизии с индексами R2–R6).

Тип оборудования:

Запчасти для настенных газовых котлов

Страна производитель:

Германия

Распечатать

Сохранить в PDF

Соединительная трубка Vaillant 0020068958 — это оригинальный сертифицированный элемент внутренней гидравлической обвязки настенного конденсационного котла. Данный узел (Connection Tube Return / Heat exchanger to pump pipe) представляет собой жесткий медный изогнутый патрубок. В актуальных модификациях оборудования он применяется в качестве официальной заводской альтернативы старым гибким резиновым шлангам ранних серий ecoTEC, у которых был ограниченный эксплуатационный ресурс. Трубка отвечает за стабильный возврат остывшего теплоносителя из гидравлической группы (от циркуляционного насоса) обратно в нержавеющий теплообменник для последующего нагрева.

В процессе постоянной эксплуатации деталь подвергается интенсивным температурным циклам, давлению насоса и воздействию шлама. Установка оригинального жесткого узла гарантирует полное восстановление заводских параметров надежности, предотвращает падение давления в системе и полностью исключает риск протечек воды на электрооборудование и газовый блок котла.

Возможные неисправности и симптомы

Течь теплоносителя из-под фланца: Термический износ уплотнительных манжет или деформация раструба в месте стыковки с улиткой насоса либо теплообменником.
Ошибка F.22 / F.73 / F.74 (Падение давления): Спровоцирована скрытой капельной утечкой нагретой воды через поврежденный патрубок.
Появление зеленого налета: Характерный визуальный признак скрытого испарения теплоносителя в месте фиксации крепежной скобы.
Ошибка F.20 / F.23 (Перегрев): Местный засор или сужение проходного диаметра трубки известковым налетом и магнетитом, из-за чего падает скорость циркуляции через насос.
Механический залом/трещина: Повреждение жесткого патрубка при неаккуратном демонтаже камеры сгорания во время профилактической очистки котла.

Полезно знать при замене

Взаимосвязь с другими узлами: При демонтаже трубки обратки обязательно оцените состояние ответного патрубка самого первичного теплообменника, а также проверьте степень загрязнения улитки циркуляционного насоса.
Профилактика и защита: Использование химически подготовленного, мягкого теплоносителя и регулярная очистка котельного контура защищают внутренние стенки медного патрубка от образования накипи.
Особенности монтажа: Перед началом работ необходимо полностью отключить котел от сети и стопроцентно слить воду из котлового контура. Деталь фиксируется в посадочных местах быстросъемными металлическими стопорами (клипсами).

Рекомендация мастера

Замена парного комплекта: Данная трубка (обратка) конструктивно и геометрически сопряжена с трубкой подачи (арт. 0020068956). Если вы проводите модернизацию гидроблока старого котла с заменой ненадежных оригинальных резиновых шлангов на жесткую медь, настоятельно рекомендуется менять обе трубки одновременно. При стыковке новой медной трубки с улиткой насоса категорически запрещено применять силу для подгонки соосности фланцев — жесткий металл при перекосе мгновенно срежет уплотнительное кольцо O-Ring при фиксации клипсы, что приведет к течи при первом же пуске.
