Управляющая линия подачи Vaillant 0020058792 для котлов ecoTEC Plus

3 646 Р

В корзину

Купить в 1 клик

Артикул:

0020058792

Бренд:

Vaillant

Модель:

Подходит для: одноконтурных настенных конденсационных котлов высокой мощности Vaillant ecoTEC plus VU 466/4-5, VU 656/4-5, ecoTEC plus VC 656/4-7 и моделей линейки VU OE 466–656/4-5.

Тип оборудования:

Запчасти для настенных газовых котлов

Страна производитель:

Германия

Распечатать

Сохранить в PDF

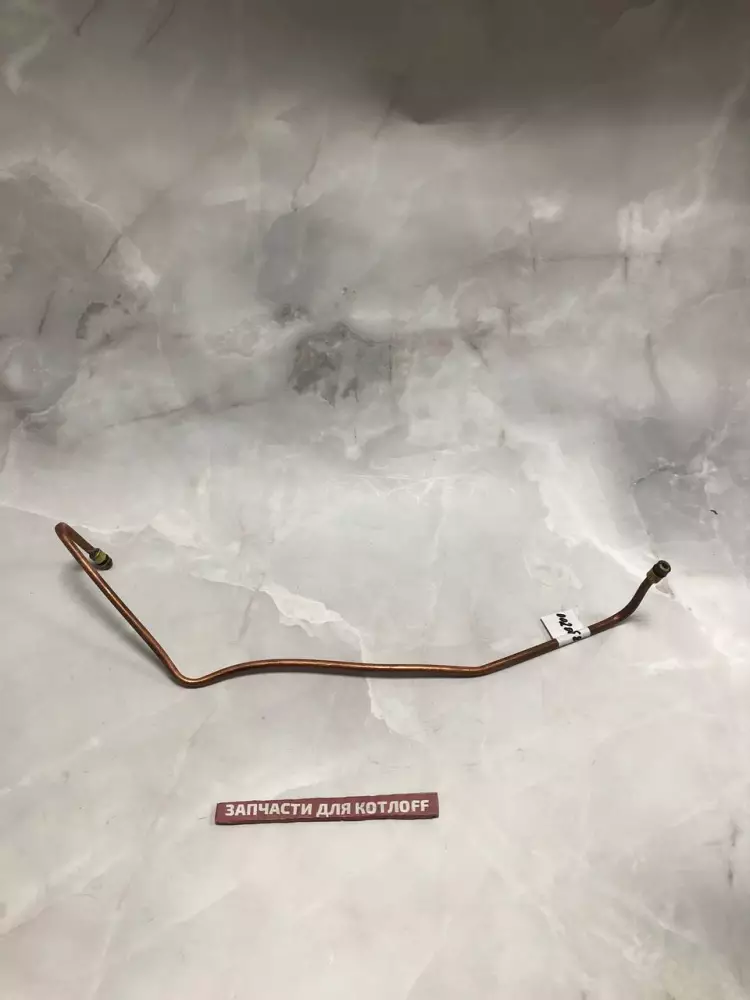

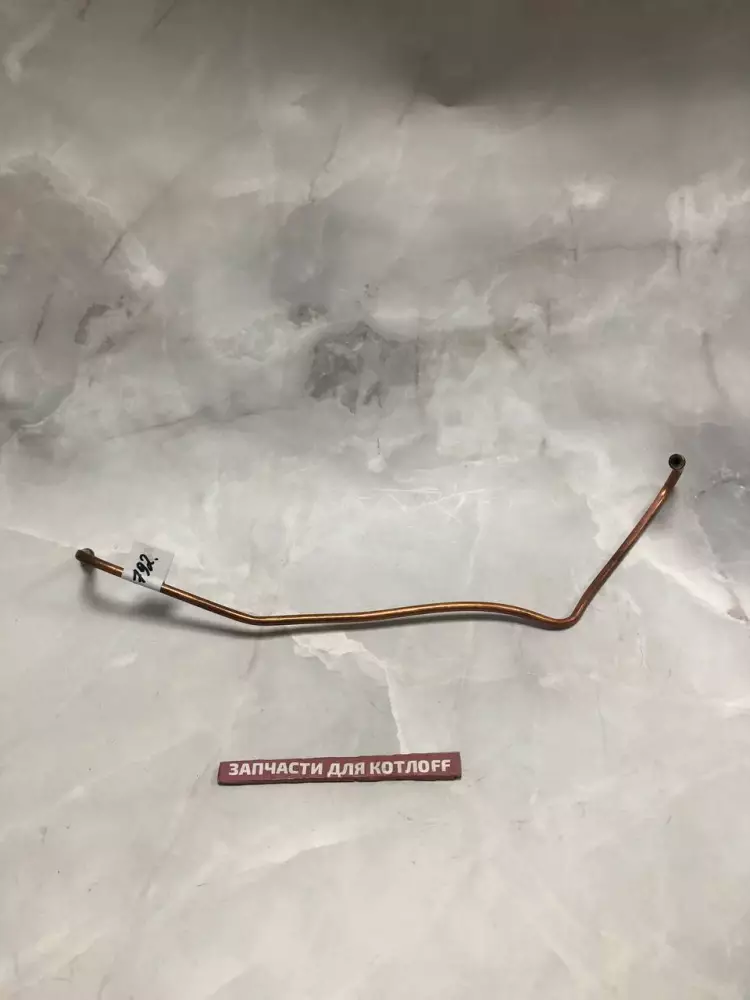

Управляющая линия подачи Vaillant 0020058792 — это оригинальный сертифицированный элемент измерительной гидравлической обвязки настенного конденсационного котла высокой мощности (46 и 65 кВт). Данный узел представляет собой специализированную тонкостенную трубку (Vorlaufleitung / Flow switch conduction), которая подключается к контуру подающей линии котла. Она отвечает за корректную трансляцию динамического давления горячего теплоносителя на переключатель потока. Сравнивая показатели линии подачи и линии обратки, автоматика аппарата вычисляет точную разницу давлений и подтверждает наличие безопасной циркуляции.

В процессе постоянной эксплуатации деталь находится под постоянным воздействием высоких температур (до 85 °C) и давления внутри герметичного корпуса котла. Установка оригинальной управляющей линии гарантирует стабильную фиксацию перепада давлений измерительными узлами, сохраняет стопроцентную герметичность гидравлических стыков и исключает риск аварийной блокировки оборудования автоматикой защиты.

Возможные неисправности и симптомы

Ошибка F.75 / Сбой реле протока: Ложные блокировки котла из-за полного засорения или сужения внутреннего сечения тонкой управляющей трубки отложениями шлама и накипи.
Капельная течь теплоносителя: Появление влаги на стыках или в местах фиксации трубки из-за термического износа её кольцевых уплотнителей.
Ошибка F.22 / F.73 / F.74 (Падение давления): Спровоцирована медленной фоновой утечкой нагретой воды через деформированный раструб подключения трубки.
Залипание датчиков циркуляции: Механизм защиты не срабатывает вовремя при реальной остановке насоса, так как из-за накипи в импульсной линии плата не видит изменения давления.
Появление зеленоватого налета (окисление): Визуальный признак микроскопического испарения теплоносителя в месте сопряжения детали с коллектором подачи.

Полезно знать при замене

Взаимосвязь с другими узлами: Данный элемент работает в связке с реле протока (арт. 0020039708). При его демонтаже обязательно проверьте чистоту каналов самого датчика и состояние парной трубки обратки (арт. 0020058791).
Профилактика и защита: Регулярная промывка системы отопления от магнетита и накипи предотвращает забивание тонких импульсных каналов управляющей линии.
Особенности монтажа: Из-за малого диаметра и жесткой геометрии трубка требует предельно аккуратного позиционирования при сборке. Любой перекос фланца приведет к срезанию уплотнительного кольца при фиксации клипсы.

Рекомендация мастера

Тщательное развоздушивание и чистка: Тонкие управляющие линии — это самое узкое место в гидроблоке высокомощных котлов. Очень часто ошибка циркуляции (F.75) возникает не из-за поломки датчиков, а потому что эта тонкая трубка намертво забивается шламом из системы отопления. Перед установкой новой детали (или при обслуживании старой) обязательно промойте посадочный штуцер в основном коллекторе подачи. При заполнении котла водой после ремонта уделите особое внимание удалению воздуха, так как воздушная пробка в импульсной трубке заблокирует корректную передачу давления на датчик Холла.
