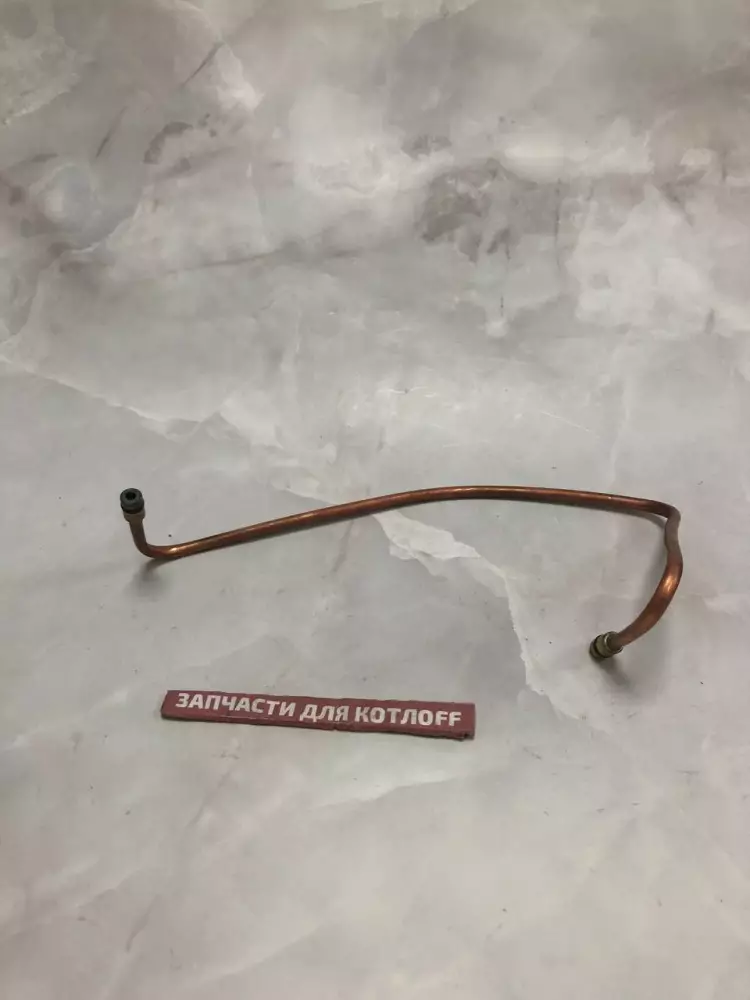

Управляющая линия обратки Vaillant 0020058791 для котлов ecoTEC Plus

Управляющая линия, Обрат. Vaillant — фото 2

3 371 Р

Проверить совместимость и заказать

В наличии на складе: Дорожный переулок, 3 Б

Артикул:

0020058791

Бренд:

Vaillant

Модель:

Подходит для: одноконтурных настенных конденсационных котлов высокой мощности Vaillant ecoTEC plus VU 656/4-5, ecoTEC plus VC 656/4-7 и модификаций линейки VU OE 656/4-5 (включая модели с индексом «А»).

Тип оборудования:

Запчасти для настенных газовых котлов

Страна производитель:

Германия

Распечатать

Сохранить в PDF

Управляющая линия обратки Vaillant 0020058791 — это оригинальный сертифицированный элемент тонкой гидравлической обвязки настенного конденсационного котла высокой мощности (65 кВт). Данный узел представляет собой специализированную тонкостенную трубку (Flow switch conduction), которая подключается к контуру обратной линии котла. Она отвечает за корректную трансляцию статического и динамического давления теплоносителя на переключатель потока (реле протока). Благодаря этому автоматика аппарата точно фиксирует изменения в циркуляции воды.

В процессе постоянной эксплуатации деталь находится под постоянным воздействием давления и температурных перепадов внутри герметичного корпуса котла. Установка оригинальной управляющей линии гарантирует стопроцентную газо- и влагонепроницаемость гидравлических стыков, сохраняет правильный баланс давлений в измерительных узлах и исключает риск блокировки оборудования автоматикой защиты.

Возможные неисправности и симптомы

Ошибка F.75 / Сбой реле протока: Ложные блокировки котла из-за полного засорения или сужения внутреннего сечения тонкой управляющей трубки отложениями шлама.
Капельная течь теплоносителя: Появление влаги на стыках или в местах фиксации трубки из-за критического износа её кольцевых уплотнителей.
Ошибка F.22 / F.73 / F.74 (Падение давления): Спровоцирована медленной фоновой утечкой нагретой воды через деформированный раструб подключения трубки.
Залипание датчиков циркуляции: Механизм защиты не срабатывает вовремя, так как из-за накипи в импульсной линии плата не видит реального падения давления при остановке насоса.
Появление зеленоватого налета (окисление): Визуальный признак микроскопического испарения теплоносителя в месте сопряжения детали со смежным узлом обратки.

Полезно знать при замене

Взаимосвязь с другими узлами: Данный элемент работает в связке с реле протока (арт. 0020039708). При его демонтаже обязательно проверьте чистоту каналов самого датчика и состояние парной трубки подачи (арт. 0020058792).
Профилактика и защита: Регулярная промывка системы отопления от магнетита и накипи предотвращает забивание тонких импульсных каналов управляющей линии.
Особенности монтажа: Из-за малого диаметра и жесткой геометрии трубка требует предельно аккуратного позиционирования при сборке. Любой перекос фланца приведет к срезанию уплотнительного кольца при фиксации клипсы.

Рекомендация мастера

Тщательное развоздушивание и чистка: Тонкие управляющие линии — это самое узкое место в гидроблоке котлов серии VU 656. Очень часто ошибка циркуляции (F.75) возникает не из-за поломки датчиков, а потому что эта тонкая трубка намертво забивается шламом из системы отопления. Перед установкой новой детали (или при обслуживании старой) обязательно промойте посадочный штуцер в основном коллекторе обратки. При заполнении котла водой после ремонта уделите особое внимание удалению воздуха, так как воздушная пробка в импульсной трубке заблокирует корректную передачу давления на датчик Холла.
