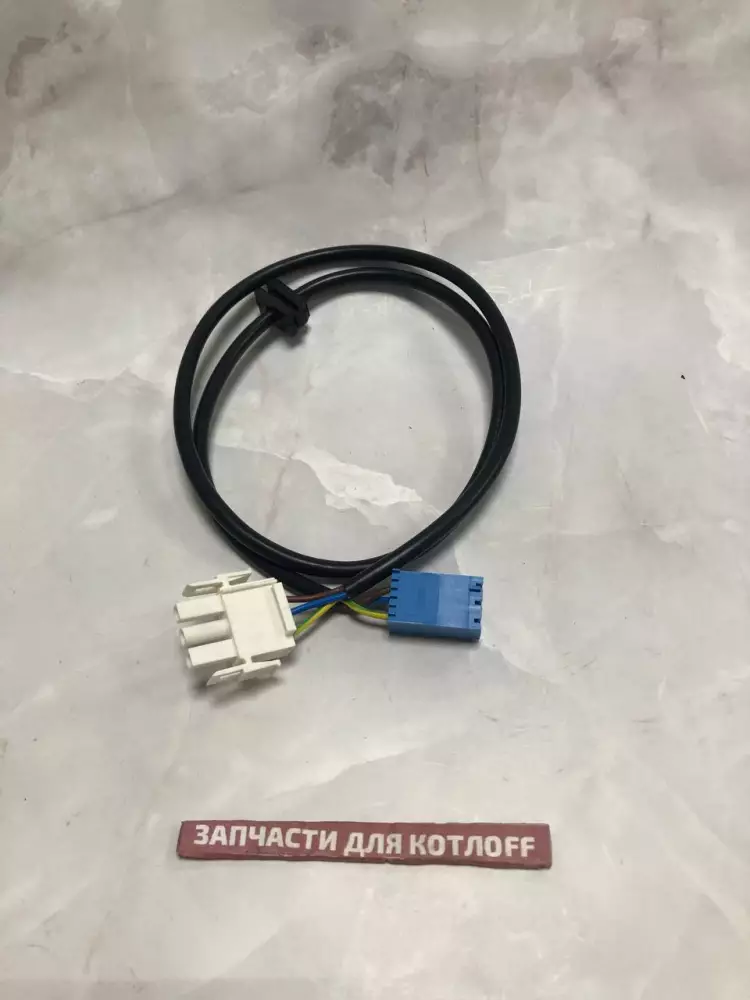

Кабельный жгут Vaillant 0020048917 для котлов ecoTEC Plus
8 819 Р
В корзину
Купить в 1 клик
Артикул:
0020048917
Бренд:
Vaillant
Модель:
Подходит для: одноконтурных настенных конденсационных котлов высокой мощности Vaillant ecoTEC plus VU 656/4-5, ecoTEC plus VC 656/4-7 и модификаций VU OE 656/4-5.
Тип оборудования:
Запчасти для настенных газовых котлов
Страна производитель:
Германия
Распечатать
Сохранить в PDF
Кабельный жгут Vaillant 0020048917 — это оригинальный сертифицированный элемент силовой и сигнальной проводки настенного конденсационного котла большой мощности (65 кВт). Данное «кабельное дерево» (шлейф) связывает основную электронную плату управления с главными исполнительными узлами газовоздушного тракта. Оно отвечает за подачу питающего напряжения (230 В) и сигналов обратной связи на модулируемый вентилятор и катушки соленоидов газовой арматуры.
В процессе постоянной эксплуатации кабель подвергается температурному воздействию внутри герметичного корпуса котла. Установка нового оригинального шлейфа гарантирует точное и безопасное исполнение команд автоматики, стабильную работу вентилятора на любых оборотах и исключает возникновение паразитных электромагнитных помех.
Возможные неисправности и симптомы
- Ошибка вентилятора F.32: Нагнетатель не запускается или плата не может считать актуальную частоту вращения его ротора из-за обрыва сигнального провода ШИМ (PWM).
- Ошибка розжига F.28 / F.29: Искра на электродах генерируется, но запорный соленоид газового клапана не открывается, так как на него не подается питание со жгута.
- Внезапные отключения котла: Горелка тухнет во время модуляции из-за кратковременной потери контакта в фишке питания клапана от вибрации.
- Следы оплавления фишек: Визуальное повреждение изоляции или пластиковых коннекторов вследствие локального перегрева.
- Котел не выходит на максимальную мощность: Из-за старения проводки и окисления контактов искажаются управляющие сигналы, ограничивая максимальные обороты турбины.
Полезно знать при замене
- Взаимосвязь с другими узлами: Данный жгут работает в паре со жгутом датчиков аппарата (арт. 0020048916). При замене линии вентилятора обязательно убедитесь в отсутствии нагара или окислов на клеммах ответных разъемов самой электронной платы.
- Профилактика и защита: Защищайте кабельные соединения от попадания влаги и агрессивных очищающих средств во время ежегодного химического обслуживания нержавеющего теплообменника.
- Особенности монтажа: Перед началом ремонта полностью отключите электропитание котла. Проводка должна укладываться в штатные пластиковые фиксаторы и направляющие пазы, не соприкасаясь с горячими металлическими трубками и стенками камеры сгорания.
Рекомендация мастера
Поэтапное переподключение: Этот шлейф имеет специфические пластиковые разъемы с ключами защиты от неверного подключения. Чтобы не перепутать фишки вентилятора и катушек газовой арматуры, не демонтируйте старый кабель полностью сразу. Проложите новый жгут рядом и поочередно переставляйте коннекторы с неисправного провода на новый — узел за узлом. Это исключит ошибки в схеме подключения при первом пусконаладочном тесте.
