Устройство розжига Baxi 8620370 для котлов SLIM / ECO-3 / LUNA

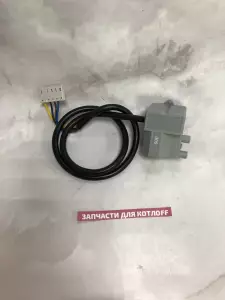

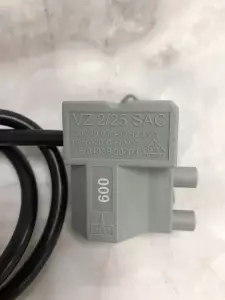

Устройство розжига Baxi 8620370 — это оригинальный сертифицированный элемент автоматики отопительного котла. Данный узел (трансформатор поджига модификации VZ 2/25 SAC) крепится непосредственно на корпус газового клапана и преобразует управляющий сигнал с основной платы котла в высоковольтные разряды тока, обеспечивая стабильное и плавное воспламенение газа на горелке.

В процессе постоянной эксплуатации деталь подвергается естественным циклическим нагрузкам при каждом запуске горелки. Установка оригинального узла гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает безопасность использования и исключает риск повреждения смежных дорогостоящих компонентов котла из-за нестабильной искры или задержки пуска.

Возможные неисправности и симптомы

• Код ошибки E01 на дисплее котла: Автоматика уходит в глухую аварийную блокировку из-за отсутствия воспламенения основной горелки.
• Полное отсутствие характерного треска поджига: При запросе на отопление или ГВС слышна работа вентилятора и насоса, но искра на электродах розжига не появляется.
• Нестабильная, «слабая» искра: Блок генерирует слабый разряд желтого цвета вместо мощного синего, из-за чего топливная смесь не может оперативно воспламениться.
• Запуск котла с громким хлопком: Трансформатор выдает искру с задержкой в несколько секунд, из-за чего в камере сгорания успевает скопиться избыточный объем газа.
• Внутреннее оплавление пластикового корпуса: Механическое или термическое повреждение катушки, пробой высоковольтной изоляции на массу газового клапана.

Полезно знать при замене

• Взаимосвязь с другими узлами: Деталь работает в связке с основной платой управления и электродами розжига. При его замене обязательно проверьте целостность питающего шлейфа L=600 мм и состояние высоковольтных кабелей.
• Профилактика и защита: Главными причинами выгорания обмоток трансформатора розжига являются скачки напряжения в электросети и отсутствие заземления котла. Защитите автоматику, используя качественный инверторный стабилизатор.
• Особенности монтажа: Блок надевается на клеммную колодку газового клапана и фиксируется крепежным элементом; монтажные работы производятся строго при полностью отключенном электропитании и перекрытом газовом вентиле.

Рекомендации мастера

• Строгая совместимость с газовым клапаном: Пожалуйста, будьте внимательны перед покупкой. Данное устройство розжига Baxi 8620370 сконструировано исключительно под монтажные пазы газового клапана SIT (например, серии SIT Sigma 845). Оно физически несовместимо и не взаимозаменяемо с аналогичными блоками, предназначенными для клапанов Honeywell, даже если они применяются в одной и той же серии котлов Baxi Slim. Обязательно загляните под крышку котла и проверьте бренд вашего газового узла.
• Не спешите менять плату управления: Часто при возникновении ошибки E01 неквалифицированные специалисты приговаривают к замене всю основную электронную плату котла. На практике плата лишь отправляет низковольтный импульс, а за силу и наличие искры отвечает именно этот компактный трансформатор. Его замена обойдется вам в разы дешевле покупки нового блока управления.
• Проверить зазор электродов перед пуском: Если после установки нового блока Baxi 8620370 искра все еще бьет нестабильно, проверьте геометрию стержней поджига на горелке. Из-за термического расширения металл мог деформироваться. Выставите правильный межэлектродный зазор (обычно 3–4 мм) по заводскому шаблону, чтобы разряд бил точно в газовую струю, а не рассеивался на корпус горелки.
