Термопара 820 mV Protherm 0020027659 для котлов Медведь TLO
2 000 Р
В корзину
Купить в 1 клик
Артикул:
0020027659
Бренд:
Protherm
Модель:
Подходит для: Напольные энергонезависимые газовые котлы Protherm серии Медведь TLO / TLOR: 20 TLO (10/15/15B), 30 TLO (10/15/15B), 40 TLO (10/15/15B), 50 TLO (10/15/15B).
Тип оборудования:
Запчасти для напольных газовых котлов
Страна производитель:
Германия
Распечатать

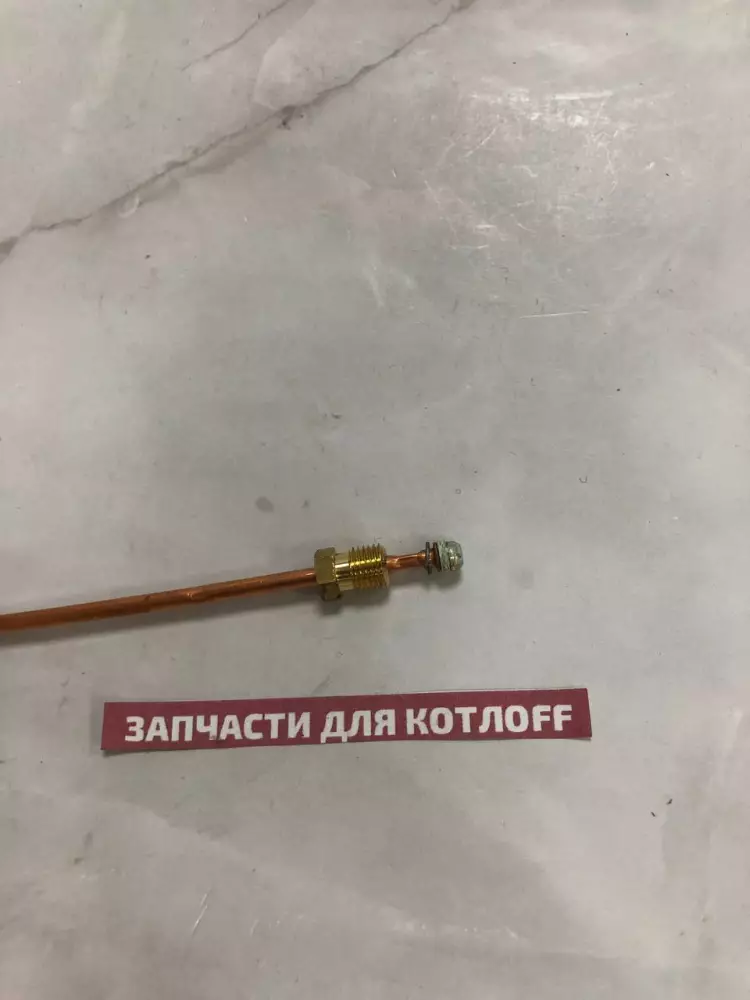

Сохранить в PDFТермопара Protherm 0020027659 (генератор милливольт 820 mV) — это оригинальный сертифицированный элемент системы газ-контроля энергонезависимого напольного газового котла. Конструктивно узел представляет собой термоэлектрический элемент, наконечник которого устанавливается непосредственно в зону горения пилотного факела. Нагреваясь от пламени, термопара генерирует слабый ток, достаточный для автономного питания электромагнита в газовом клапане SIT без подключения котла к электрической розетке.
В процессе постоянной эксплуатации деталь находится под непрерывным термическим воздействием. Со временем металл наконечника выгорает, что приводит к падению вырабатываемого напряжения. Установка оригинального узла гарантирует полное восстановление заводских параметров безопасности оборудования, исключает самопроизвольные затухания котла и обеспечивает стабильную работу отопительной системы.
Возможные неисправности и симптомы
- Котел тухнет при отпускании ручки: при розжиге пилотный факел загорается, но как только пользователь отпускает регулировочную ручку газового клапана, фитиль сразу гаснет.
- Самопроизвольное отключение котла: котел штатно отрабатывает цикл, но периодически полностью отключается (вместе с запальником) без видимых причин.
- Обгорание или деформация наконечника: визуально заметное разрушение, истончение или сквозной прогар металлического наконечника, находящегося в огне.
- Падение напряжения цепи: при замере мультиметром разогретая деталь выдает значение значительно ниже номинальных 820 мВ, из-за чего катушка клапана срывается.
- Перелом капиллярного провода: механическое повреждение медной трубки или окисление контактов в месте подключения к клеммам датчиков безопасности (тяни или перегрева).
Полезно знать при замене
- Взаимосвязь с другими узлами: если котел не держит пламя, помимо термопары обязательно проверьте состояние и контакты аварийного термостата перегрева и датчика тяги, которые подключены с ней в единую разрывную цепь.
- Профилактика и защита: во время планового ТО очищайте наконечник от сажи и нагара мягкой щеткой. Следите, чтобы пламя запальной горелки ровно и полностью омывало верхнюю треть термоэлемента.
- Особенности монтажа: замена детали производится на полностью остывшем котле при перекрытом газе. Штуцер термопары вкручивается в гнездо газового клапана вручную до упора, после чего аккуратно подтягивается ключом на 1/4 оборота.
Рекомендации мастера по обслуживанию и замене
- Контроль усилия затяжки: резьбовой контакт термопары (гайка М9х1), подключаемый к газовому клапану, категорически запрещено перетягивать. Если закрутить гайку слишком сильно, можно раздавить внутренний изолирующий конус, полностью заблокировав передачу милливольт на магнитную пробку.
- Настройка положения в пламени: наконечник генератора должен быть погружен в пламя запальника примерно на 10–15 мм. Если факел бьет мимо или касается только кончика, термопара не прогреется до рабочей температуры, и котел будет постоянно отключаться при переходе на основную горелку.
- Проверка разрывных контактов: на энергонезависимых котлах Protherm TLO термопара работает в связке с датчиками безопасности через специальные пластиковые или латунные переходники (прерыватели). Перед заменой термопары зачистите эти контакты мелкой наждачной бумагой — очень часто котел тухнет не из-за сгоревшей термопары, а из-за банального окисления в месте разрыва цепи.
- Диагностический замер: перед тем как демонтировать деталь, проверьте ее работоспособность мультиметром в режиме измерения милливольт (mV). Разогрейте наконечник обычной газовой горелкой или зажигалкой: исправный элемент 0020027659 за 30-40 секунд должен стабильно выдать на контактах не менее 750–820 мВ. Если прибор показывает менее 400 мВ — деталь подлежит безусловной замене.
