Ниппель секций теплообменника Protherm 0020027559 для напольных котлов Медведь

1 500 Р

В корзину

Купить в 1 клик

Артикул:

0020027559

Бренд:

Protherm

Модель:

Подходит для: Медведь 20 / 30 / 40 / 50 KLO (вер. 10 / 13 / 15), Медведь 20 / 30 / 40 / 50 KLOM (вер. 16 / 17), Медведь 20 / 30 / 40 / 50 PLO (вер. 10 / 13 / 15), Медведь 20 / 30 / 40 / 50 TLO (вер. 15), Медведь 20 / 30 / 40 KLZ (вер. 10 / 13 / 15 / 16 / 17), Гризли 65 / 85 / 100 / 130 KLO.

Тип оборудования:

Запчасти для напольных газовых котлов

Страна производитель:

Словакия

Распечатать

Сохранить в PDF КУПИТЬ С ДОСТАВКОЙ НА ЯНДЕКС МАРКЕТ

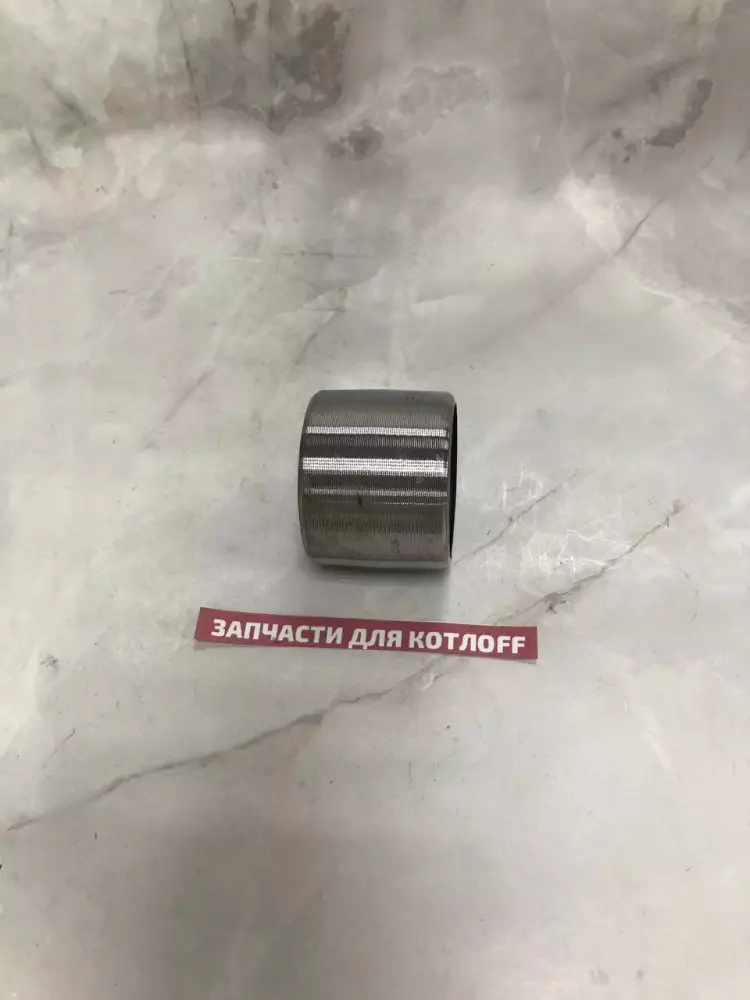

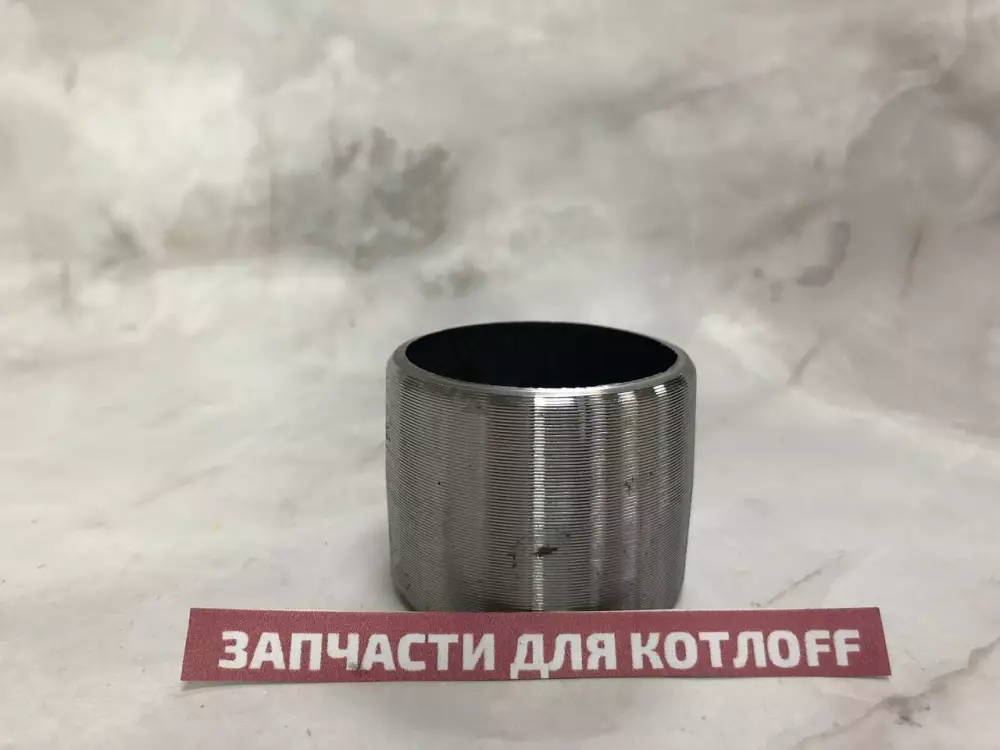

Ниппель чугунной секции (артикул 0020027559) является оригинальным прецизионным крепежно-соединительным компонентом напольных газовых котлов Protherm. Деталь строго сертифицирована заводом-изготовителем и применяется для сборки или ремонта секционных теплообменников линеек «Медведь» и «Гризли». Запчасть запрессовывается непосредственно в технологические отверстия верхнего и нижнего коллекторов чугунных звеньев, жестко фиксируя их между собой при стягивании блока анкерными шпильками.

Этот силовой элемент работает в условиях экстремальных циклических нагрузок, характерных для напольного отопительного оборудования. Ниппель постоянно выдерживает рабочее давление теплоносителя до 3-4 бар, внутренние гидравлические удары, а также температурные колебания в диапазоне от 10 до 95 °C. Изделие изготавливается методом точного литья из особого пластичного чугуна со специальной механической обработкой посадочных поверхностей, что исключает температурное расширение, отличное от металла самих секций. Установка оригинального ниппеля Protherm гарантирует абсолютную соосность каналов и идеальную плотность прилегания звеньев. Использование неоригинальных аналогов чревато микроперекосами, которые нарушают расчетную геометрию блока и приводят к скрытым утечкам внутри топки.

Возможные неисправности и симптомы

Течь теплоносителя из-под рубашки котла (капли под блоком): Нарушение герметичности посадочного места ниппеля из-за коррозии, старения уплотнения или механического смещения секций.
Постоянное падение давления в системе отопления (ошибка F00): Скрытая микроутечка через ниппельное соединение, при которой вода испаряется прямо на горячей поверхности секции в процессе горения.
Появление следов ржавчины и солевых подтеков на стыках секций: Износ стенок ниппеля вследствие заливки в систему некачественной, жесткой или несмягченной воды.
Специфический треск и щелчки внутри котла при нагреве или остывании: Потеря механической прочности стыка из-за ослабления стяжных шпилек, вызывающая взаимное трение секций по юбке ниппеля.
Завоздушивание верхнего коллектора теплообменника: Подсос микродоз воздуха через верхние соединительные ниппели в моменты остывания котла.

Полезно знать при замене

Взаимосвязь с другими узлами: Герметичность ниппельного узла напрямую зависит от состояния стяжных шпилек (анкеров) теплообменника и специального межсекционного герметика (силиконового шнура или термостойкой мастики). При разрушении или замене ниппеля обязательно устанавливаются новые уплотнительные элементы, а также проверяются соседние секции на предмет внутренних трещин. Повреждение ниппелей часто провоцируется резким сопряжением чугуна с холодной водой (термоудар при подпитке работающего котла).
Профилактика и защита: Главная защита соединительных ниппелей — поддержание правильного солевого и химического состава теплоносителя. Использование антифризов, не одобренных заводом Protherm, или регулярная подпитка жесткой водопроводной водой ускоряют щелевую коррозию чугуна. Также важно ежегодно контролировать целостность теплоизоляции котла, чтобы не допускать конденсации влаги на внешних стыках.
Особенности монтажа: Замена ниппеля — одна из самых сложных сервисных операций. Требуется полностью обесточить котел, перекрыть газ, слить весь объем теплоносителя из чугунного блока и полностью демонтировать котел с разбором облицовки и снятием горелки. Блок секций укладывается на сборочный стенд. Запрессовка нового ниппеля производится исключительно с помощью специального гидравлического или механического пресса и конусных оправок, предотвращающих раскалывание юбки. Стяжка секций шпильками выполняется строго динамометрическим ключом по заводской схеме усилий. После сборки блок проверяется опрессовкой давлением, превышающим рабочее в 1,5 раза.

Рекомендация мастера

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ САМОДЕЛЬНЫЕ ТОЧЕНЫЕ НИППЕЛИ ИЗ ОБЫЧНОЙ СТАЛИ, ПЫТАТЬСЯ ЗАБИВАТЬ ИХ КУВАЛДОЙ ИЛИ ГЕРМЕТИЗИРОВАТЬ ПРОТЕКАЮЩИЕ СТЫКИ СНАРУЖИ С ПОМОЩЬЮ ХОЛОДНОЙ СВАРКИ, ЭПОКСИДНОЙ СМОЛЫ ИЛИ АВТОМОБИЛЬНЫХ ГЕРМЕТИКОВ. Разница в коэффициентах термического расширения чугуна и стали при нагреве свыше 80 градусов приведет к тому, что стальной самодел попросту расколет ушко дорогостоящей чугунной секции. Любая кустарная попытка замазать течь без полной переборки теплообменника закончится внезапным раскрытием стыка под давлением. Это неминуемо вызовет масштабный залив котельной кипятком, мгновенное короткое замыкание платы управления, автоматики розжига и может спровоцировать взрывную декомпрессию котлового блока. Переборку чугунных сердечников Медведя должны выполнять только авторизованные инженеры с применением специализированного сборочного инструмента.
