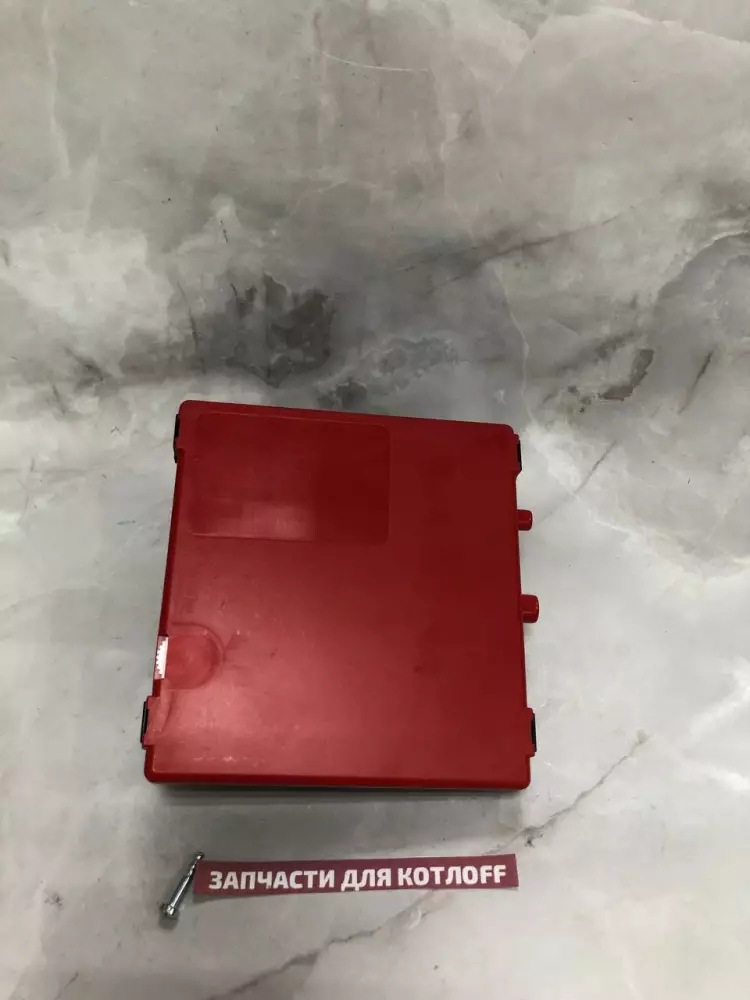

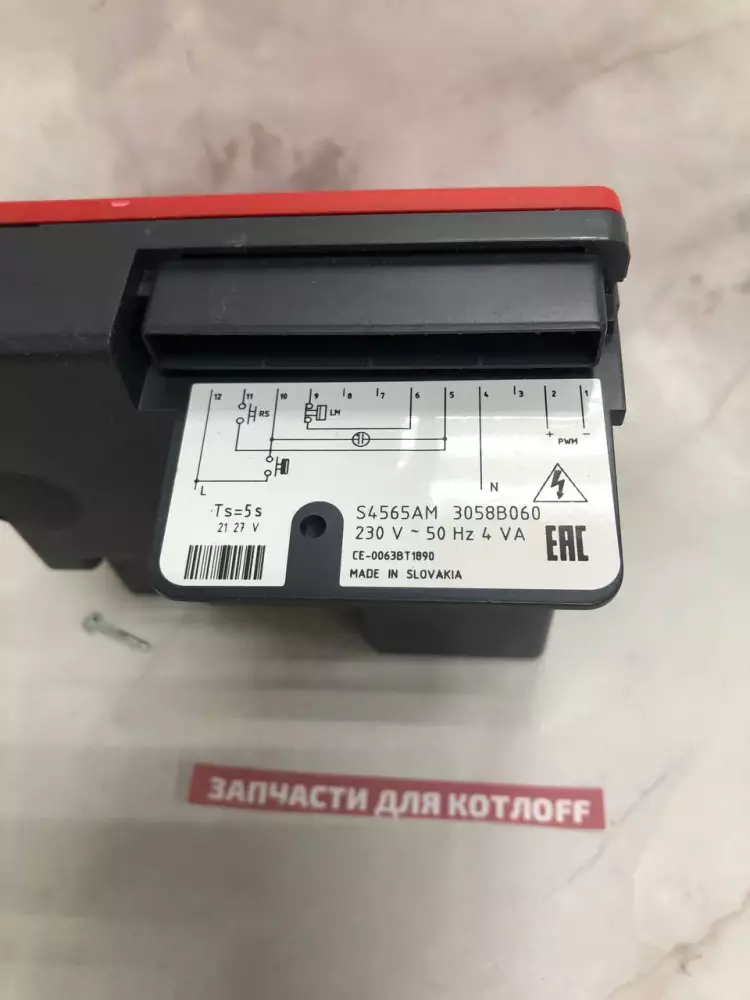

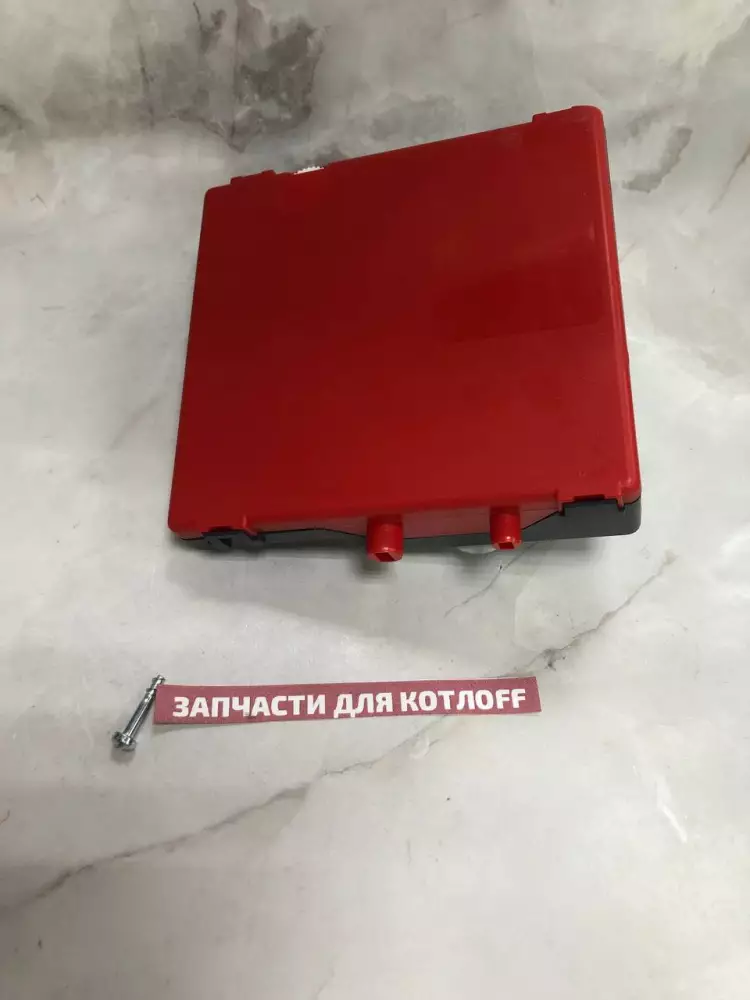

Блок розжига Protherm 0020025301 для котлов Медведь KLOM / KLZ

Блок розжига Protherm 0020025301 — это оригинальный сертифицированный элемент автоматики настенного газового котла. Данный узел отвечает за управление пусковой последовательностью горелки, своевременное открытие газового клапана и подачу высоковольтного импульса на электроды зажигания для стабильного воспламенения топлива.

В процессе постоянной эксплуатации деталь подвергается естественным нагрузкам. Установка оригинального узла гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает безопасность использования и исключает риск повреждения смежных дорогостоящих компонентов котла.

Возможные неисправности и симптомы

• Код ошибки F.1 на дисплее котла: Сбой розжига или потеря сигнала пламени (котел пытается зажечься, искра идет, но пламя «не видится» автоматикой).
• Полное отсутствие искры: При запуске котла не слышно характерных щелчков поджига, хотя индикация и вентилятор работают исправно.
• Котел тухнет сразу после розжига: Горелка загорается на несколько секунд, после чего автоматика блокирует работу из-за неисправности цепи ионизации.
• Запах несгоревшего газа: Блок открывает клапан, но задерживает подачу искры, из-за чего розжиг происходит с сильным хлопком.
• Котел вообще не реагирует на запуск: Плата управления уходит в глухую блокировку, индикаторы мигают аварийным сигналом из-за внутреннего выгорания элементов контроллера.

Полезно знать при замене

• Взаимосвязь с другими узлами: Деталь монтируется непосредственно на газовый клапан серии Honeywell/Resideo VK41. При замене блока розжига обязательно проверьте состояние кабеля поджига и чистоту керамического электрода ионизации.
• Профилактика и защита: Главные враги блока розжига — скачки напряжения в электросети и грозовые разряды. Защитите автоматику котла, подключив оборудование через инверторный стабилизатор напряжения и организовав заземление.
• Особенности монтажа: Установка блока на газовый клапан осуществляется через специальный жесткий разъем AMP и фиксируется всего одним крепежным винтом; перед проведением любых работ полностью отключите котел от электрической сети и перекройте газ.

Рекомендации мастера

• Проверьте фазировку перед покупкой: Напольные котлы Protherm Медведь крайне чувствительны к фазозависимости. Если котел падает в ошибку розжига F.1, попробуйте просто перевернуть вилку в розетке на 180 градусов. Очень часто блок розжига абсолютно исправен, а проблема кроется в перепутанных «фазе» и «ноле» после проведения ремонтных работ по электрике в доме.
• Электрод тоже имеет значение: Не торопитесь списывать блок со счетов, если котел тухнет через 3–5 секунд после появления пламени. Снимите фронтальную панель и очистите электрод контроля пламени (ионизации) от нагара и копоти обычной мелкой наждачной бумагой. Если это не помогло, тогда проблема действительно в выгоревшем изнутри ионизационном контуре самого блока Honeywell
• Защита от конденсата: Так как этот блок крепится снизу на газовый узел, при утечках из теплообменника или образовании обильного конденсата вода может стекать прямо на его пластиковый корпус и затекать внутрь на плату. При монтаже нового блока убедитесь, что в пространстве над газовым клапаном сухо, а все стыки абсолютно герметичны.
