Каталог товаров / Запчасти / Для напольных газовых котлов / Электронная плата Baxi Luna HT / Power HT

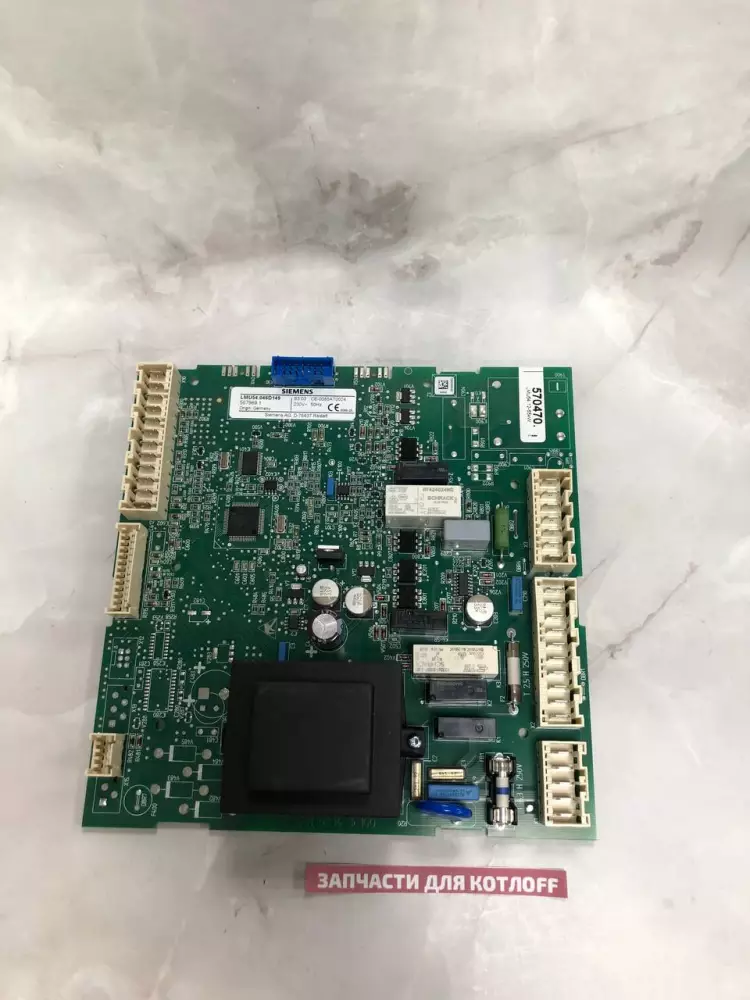

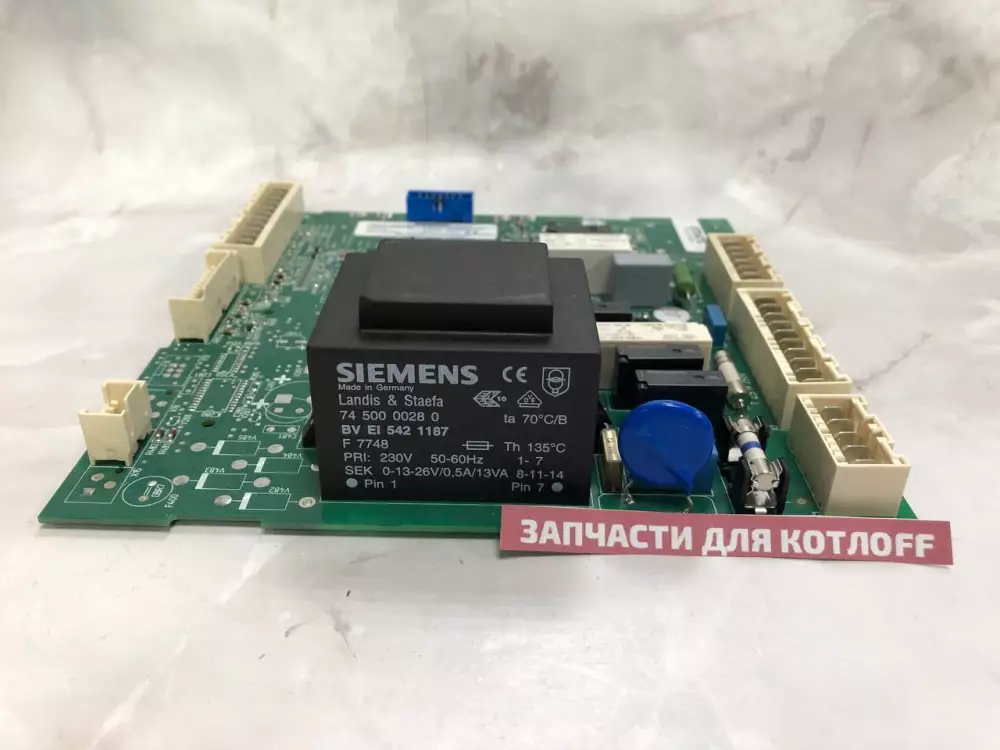

Электронная плата Baxi 5704700 для котлов Luna HT и Power HT

43 000 Р

В корзину

Купить в 1 клик

Артикул:

5704700

Бренд:

Baxi

Модель:

Подходит для: LUNA HT 1.450, LUNA HT 1.550, LUNA HT 1.650, POWER HT 1.450, POWER HT 1.650

Тип оборудования:

Запчасти для напольных газовых котлов

Страна производитель:

Италия

Распечатать

Сохранить в PDF КУПИТЬ С ДОСТАВКОЙ НА ЯНДЕКС МАРКЕТ

Электронная плата Baxi 5704700 — это оригинальный сертифицированный элемент автоматики настенного газового котла. Данный узел отвечает за координацию работы всех исполнительных механизмов: газового клапана, циркуляционного насоса, вентилятора, а также непрерывно обрабатывает сигналы с датчиков безопасности.

В процессе постоянной эксплуатации деталь подвергается естественным нагрузкам. Установка оригинального узла гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает безопасность использования и исключает риск повреждения смежных дорогостоящих компонентов котла.

Возможные неисправности и симптомы

Котел не включается: Полное отсутствие индикации на встроенном дисплее или реакции на нажатие кнопок управления при наличии питания в сети.
Сбой розжига (Ошибка E01): Плата не подает импульс на электрод розжига или не видит пламя после успешного воспламенения горелки.
Цикличная перезагрузка: Котел начинает самопроизвольно выключаться и включаться в процессе работы или при переходе в режим ГВС.
Ошибки по датчикам температуры: Ложные сигналы о перегреве или неисправности контура NTC при заведомо исправных самих датчиках.
Сбои в работе вентилятора: Отсутствие сигнала на запуск турбины или невозможность платы корректно модулировать скорость дымоудаления. [1]

Полезно знать при замене

Взаимосвязь с другими узлами: Перед установкой новой платы обязательно проверьте состояние катушек газового клапана, вентилятора и насоса на предмет короткого замыкания. Это предотвратит мгновенное выгорание новой дорожки управления на плате.
Профилактика и защита: Конденсационная автоматика крайне чувствительна к качеству электросети. Настоятельно рекомендуется подключать котел исключительно через качественный стабилизатор напряжения или инверторный ИБП с заземлением.
Особенности монтажа: Все работы производятся при полностью обесточенном оборудовании и перекрытом газе. Обратите внимание на правильность подключения шлейфов и разъемов NTC-датчиков — данная прошивка рассчитана строго на схему с двумя задействованными датчиками температуры.

Рекомендация мастера

Обязательное сопоставление прошивки и калибровка: Данная электронная плата поставляется с завода как универсальный блок управления Siemens LMU54. После её физического монтажа на котёл мастеру необходимо в обязательном порядке зайти в инженерное сервисное меню и вручную выставить конфигурационные параметры под конкретную мощность вашего котла (объём вентилятора, тип газа и параметры модуляции). Без предварительной программной настройки и калибровки системы автоматического регулирования сгорания котёл может работать некорректно или выдать критическую ошибку конфигурации.
