Переключатель режимов Baxi 8434550 для котлов Slim / ECO / Luna

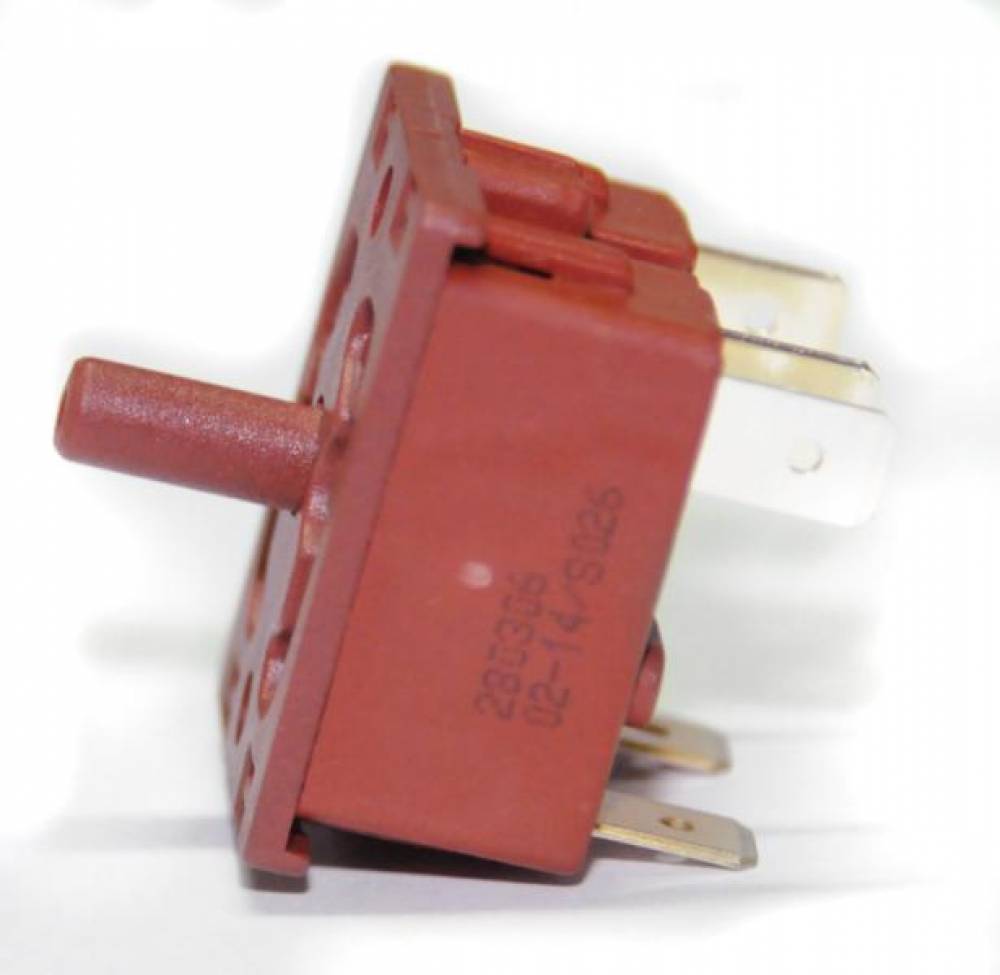

Переключатель режимов Baxi 8434550 — это оригинальный сертифицированный элемент автоматики управления газового котла. Данный узел представляет собой выносной блок на 4 положения (позиции) с 5 контактами подключения, который монтируется с обратной стороны панели приборов и механически соединяется со шпинделем ручки управления потенциометра. Деталь выполнена из специального диэлектрического пластика повышенной прочности, защищающего низковольтные и высоковольтные сигнальные линии от пробоя и замыкания.

В процессе постоянной эксплуатации деталь подвергается регулярным механическим нагрузкам при изменении параметров отопления или сбросе ошибок. Установка оригинального узла обеспечивает четкую тактильную фиксацию положений, гарантирует мгновенную передачу сигналов на плату управления, отвечает за общую электробезопасность эксплуатации котла и исключает риск случайного повреждения дорожек электронной схемы.

Возможные неисправности и симптомы

• Котел не реагирует на переключение режимов: При повороте ручки физически ничего не меняется (например, при переходе с «Лета» на «Зиму» отопление не включается), так как стерлись внутренние медные контактные пластины переключателя.
• Невозможно сделать сброс ошибки (Reset): Поворот ручки в крайнее положение не перезапускает автоматику, поскольку сломался внутренний возвратный механизм или окислился пятый контакт сброса.
• Ручка управления вращается свободно или проскакивает: Отсутствует ступенчатый щелчок фиксации положений из-за износа пластиковых внутренних зубьев фиксатора.
• Котел хаотично отключается или перезагружается: Потеря стабильного электрического контакта («дребезг контактов») из-за нагара на ламелях внутри пластикового корпуса.
• Код ошибки, связанный со сбоем платы: Возникает при частичном оплавлении или подгорании контактной группы датчика-переключателя из-за скачков напряжения в сети.

Полезно знать при замене

• Взаимосвязь с другими узлами: Если замена выносного переключателя не решила проблему выбора режимов, обязательно прозвоните шлейф проводов, ведущий к основной электронной плате управления, и убедитесь в отсутствии микротрещин на самом штекере платы.
• Профилактика и защита: Чтобы продлить ресурс внутренних подвижных механизмов, не вращайте ручки управления резко и не прилагайте чрезмерных усилий в крайних положениях. Берегите панель управления от попадания капель влаги при чистке или обслуживании гидравлики котла.
• Особенности монтажа: Все работы производятся при полном отключении котла от сети питания 230 В. Переключатель фиксируется с обратной стороны фронтальной панели на защелках или винтах. При подключении 5 контактов строго соблюдайте заводскую схему подключения проводов («фишек»), чтобы не вызвать короткое замыкание на плате автоматики.
