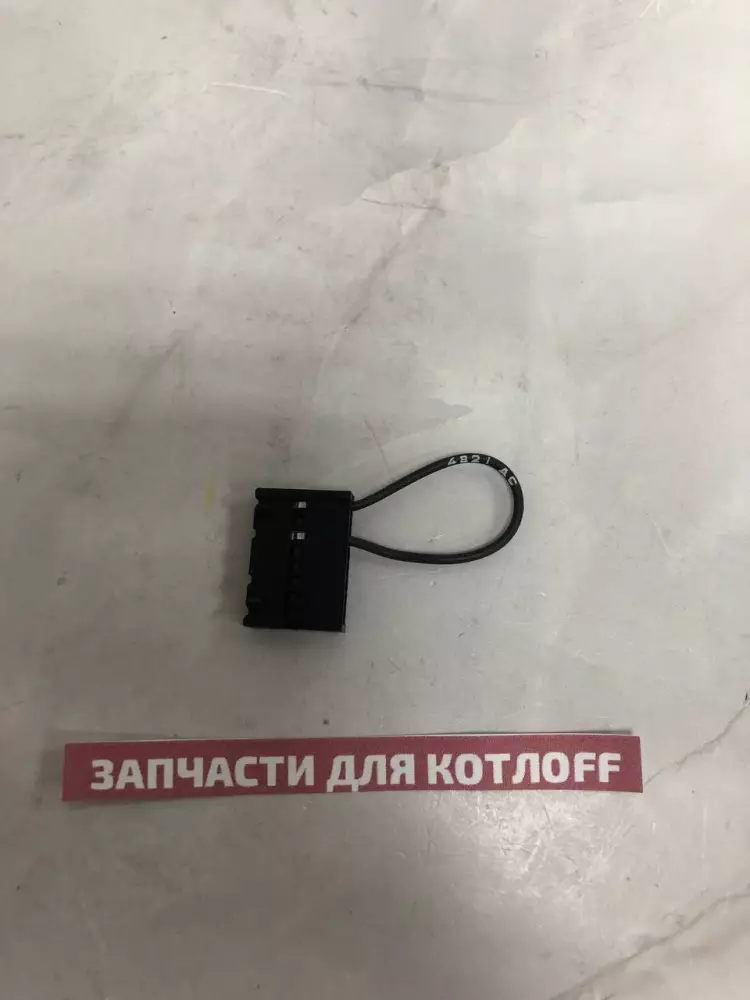

Конфигуратор платы Baxi 8611750 для котлов SLIM / Nuvola / Luna

Конфигуратор платы Baxi 8611750 — это оригинальный сертифицированный элемент автоматики отопительного котла. Данный узел представляет собой специализированный коннектор-штекер с перемычками, который отвечает за правильное распознавание платой управления конкретной модификации котла, активацию реле, датчиков и функций зонального контроля.

В процессе постоянной эксплуатации деталь подвергается естественным нагрузкам. Установка оригинального узла гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает безопасность использования и исключает риск повреждения смежных дорогостоящих компонентов котла.

Возможные неисправности и симптомы

• Код ошибки E03 (или ложные сбои дымоудаления): Некорректный опрос автоматикой параметров прессостата или вентилятора после замены платы без установленного конфигуратора.
• Котел «не видит» свою модель: Электронная плата уходит в ошибку конфигурации, так как логика управления не совпадает с реальной гидрогруппой котла.
• Блокировка функций ГВС или бойлера: Котёл работает только на отопление и игнорирует запросы на нагрев горячей воды из-за отсутствия нужной перемычки.
• Отсутствие контакта (ошибка связи): Окисление, механический надлом или подгорание клеммной колодки конфигуратора, из-за чего прерывается сигнал.
• Хаотичное поведение автоматики: Котёл самопроизвольно отключается или включает режимы, не предусмотренные данной комплектацией.

Полезно знать при замене

• Взаимосвязь с другими узлами: Данный разъем жестко связан с основной управляющей платой (P.C.B.). При покупке новой универсальной платы старый конфигуратор необходимо обязательно переставить со сгоревшего блока.
• Профилактика и защита: Защищайте электронные компоненты котла от скачков напряжения в сети — всегда подключайте оборудование через качественный стабилизатор или инверторный ИБП.
• Особенности монтажа: Установка производится путем простого сопряжения с ответным разъемом на печатной плате и не требует пайки; любые работы с электроникой проводятся строго при полностью обесточенном котле.

Рекомендации мастера

• Важнейший нюанс при замене платы: Новые универсальные платы управления Baxi поставляются с завода «голыми». Если вы установите такую плату в котел Slim или Nuvola без оригинального конфигуратора 8611750, автоматика просто не поймет, в каком устройстве она находится, и выдаст критическую ошибку. Потеря этой маленькой пластиковой детали часто ставит в тупик даже опытных мастеров.
• Проверка контактов перед покупкой: Если автоматика котла выдает сбои по конфигурации, снимите пластиковую крышку блока электроники и проверьте плотность посадки штекера. Иногда из-за сильной вибрации напольного котла или при неаккуратном прошлом обслуживании контакты коннектора просто отходят из гнезда.
• Сохраняйте старый элемент: При замене сгоревшей платы по причине попадания молнии или скачка напряжения, никогда не выбрасывайте её сразу. Сам пластиковый штекер-конфигуратор с перемычками почти никогда не страдает физически — его можно аккуратно снять и использовать повторно на новой плате, сэкономив деньги на покупке нового аксессуара.
