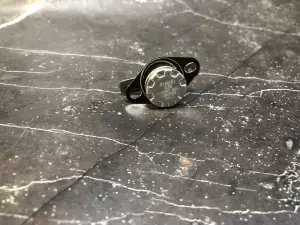

Термопредохранитель Thermex ЭдЭБ02399 для котлов Orso / Grizzly

Термопредохранитель Thermex ЭдЭБ02399 — это оригинальный сертифицированный элемент аварийной системы безопасности настенного электрического котла. Данный узел (термостат перегрева биметаллического типа) выполняет роль защитного барьера. Он непрерывно измеряет температуру стальной колбы или патрубка теплообменника. В случае нештатной ситуации (например, при заклинивании циркуляционного насоса или утечке теплоносителя) и достижении критической температурной отметки, датчик мгновенно размыкает силовую цепь управления, полностью прекращая подачу питания на ТЭНы.

В процессе эксплуатации деталь находится в зоне постоянной готовности к аварийному срабатыванию. Установка оригинального термопредохранителя гарантирует полное восстановление заводских параметров безопасности оборудования, защищает ТЭНовую колбу от физического разрушения и исключает риск оплавления внутренних кабельных жгутов котла.

Возможные неисправности и симптомы

• Код ошибки перегрева на дисплее: Автоматика котла Thermex уходит в глухую аварийную блокировку, сигнализируя о критическом росте температуры, при этом сам котел уже остыл.
• Котел вообще не реагирует на запуск: Экран может гореть, но ТЭНы не включаются и реле не щелкают, так как цепь безопасности заблокирована из-за внутреннего излома контактов датчика.
• Ложные срабатывания при нормальной работе: Котел внезапно отключается посреди цикла нагрева при стандартных 60–70°C на манометре из-за «уставшей» биметаллической пластины.
• Физическое разрушение корпуса: Оплавление пластиковой подложки прибора или обгорание его контактных клемм вследствие плохого прижима проводки.
• Отсутствие контакта (окисление клемм): Налипание нагара на контакты «папа», из-за чего прерывается сигнал и плата управления видит ложный обрыв низковольтной цепи.

Полезно знать при замене

• Взаимосвязь с другими узлами: Датчик перегрева последовательно завязан в общую защитную линию с датчиком давления (протока). Его активация приводит в действие независимый расцепитель, полностью вырубающий силовой автомат котла.
• Профилактика и защита: Срабатывание термопредохранителя — это всегда следствие другой серьезной проблемы. Перед заменой или сбросом узла мастер обязан установить первопричину: проверить исправность насоса, воздухоотводчика и чистоту грязевика.
• Особенности монтажа: Прибор крепится на металлическую монтажную пластину (или клипсу) непосредственно к корпусу бака с ТЭНами. Замена производится только на полностью обесточенном и остывшем оборудовании.

Рекомендации мастера

• Не забудьте нажать кнопку сброса: Данный термопредохранитель Thermex ЭдЭБ02399 является прибором с ручным перезапуском. Это значит, что если котел закипел, биметаллическая пластина внутри датчика выгнулась, разомкнула контакты и зафиксировалась в таком положении. Даже когда котел полностью остынет, система сама не запустится. Прежде чем покупать новую деталь, найдите датчик внутри корпуса и с усилием нажмите на маленькую черную или красную шпильку-кнопку по центру его корпуса до характерного щелчка. Если цепь восстановилась — датчик исправен.
• Защита от ложных срабатываний (термопаста): При замене датчика крайне важно обеспечить идеальный тепловой контакт между его металлическим основанием (подошвой) и корпусом колбы котла Orso или Grizzly. Обязательно очистите посадочное место от грязи и ржавчины, после чего нанесите тонкий ровный слой специальной высокотемпературной теплопроводной пасты (КПТ-8). Если установить датчик «на сухую» или с воздушным зазором, он начнет сильно запаздывать с реакцией при реальном закипании, что приведет к прогару ТЭНов.
• Категорически запрещено ставить перемычки: Если котел постоянно уходит в ошибку перегрева, некоторые неквалифицированные электрики соединяют два провода датчика напрямую друг с другом «напрямую». Делать это категорически запрещено. Термопредохранитель на 120°C — это ваш последний рубеж защиты от взрыва бака ТЭНов и пожара в доме. Без него, при любой неисправности платы или залипании реле, котел будет греть воду до тех пор, пока стальная колба не лопнет по швам от избыточного давления пара.
