Плата управления Protherm 0020154087 для котлов Скат
24 000 Р
В корзину
Купить в 1 клик
Артикул:
0020154087
Бренд:
Protherm
Модель:
Подходит для: Скат 24 K13, Скат 28 K13, Скат 24 K13/R1, Скат 28 K13/R1 (мощности 24 и 28 кВт тринадцатой версии).
Тип оборудования:
Запасные части для электрических котлов
Страна производитель:
Словакия
Распечатать
Сохранить в PDF

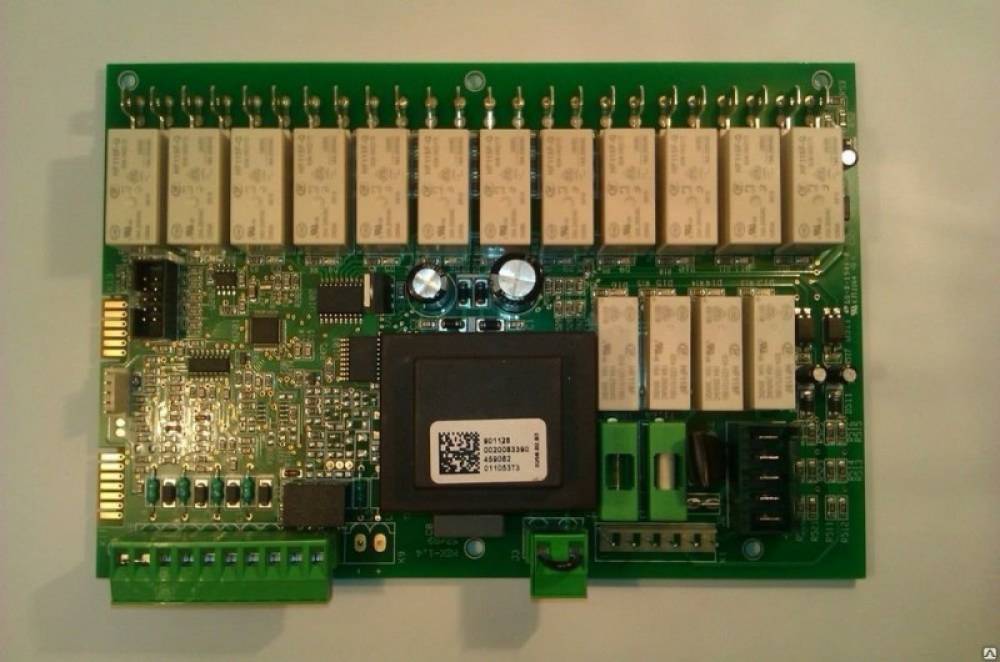

Плата управления Protherm 0020154087 — это оригинальный сертифицированный элемент автоматики настенного электрического котла. Данный узел отвечает за интеллектуальное управление работой отопительного оборудования, плавное ступенчатое переключение силовых реле нагревательных элементов, правильное распределение токовой нагрузки по фазам и точную обработку показаний со всех защитных датчиков.
В процессе постоянной эксплуатации деталь подвергается естественным высоким термическим и токовым нагрузкам. Установка оригинального узла гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает безопасность использования и исключает риск повреждения смежных дорогостоящих компонентов котла.
Возможные неисправности и симптомы
- Котел не подает признаков жизни: Дисплей на фронтальной панели полностью погас, светодиоды не горят, устройство не реагирует на кнопку включения.
- Отсутствие нагрева теплоносителя: Индикация на экране работает в штатном режиме, но силовые контакты платы не замыкаются, ток на ТЭНы не идет, и система остается холодной.
- Залипание реле высокой мощности: Котел бесконтрольно продолжает нагревать воду выше установленных параметров, полностью игнорируя заданные настройки и комнатные термостаты.
- Хаотичный вывод критических системных сбоев: Спонтанное появление на экране ложных ошибок (например, F20 перегрев или F22 нехватка давления), вызванное некорректным считыванием данных процессором.
- Следы термического выгорания элементов: Наличие видимого нагара на дорожках платы, вздутие сетевых конденсаторов или резкий запах горелого текстолита после межфазного перекоса или скачка напряжения.
Полезно знать при замене
- Взаимосвязь с другими узлами: Перед фиксацией нового блока BMU обязательно проверьте мегомметром ТЭНы на предмет скрытого пробоя на корпус. Если старая плата сгорела из-за короткого замыкания в нагревательной группе, новая деталь выйдет из строя в момент первого же пуска.
- Профилактика и защита: Так как платы Скат 24-28 кВт работают с большими токами, они критически чувствительны к качеству электроснабжения. Подключайте автоматику через надежный стабилизатор напряжения и ежегодно подтягивайте винтовые зажимы на силовых клеммных колодках.
- Особенности монтажа: Перед началом любых работ полностью отключите вводные трехфазные автоматы питания (380В) в распределительном щите. Зафиксируйте на фото точную схему подключения кабелей и шлейфов датчиков перед их отключением.
Рекомендация мастера
- Программное кодирование мощности: Данный модуль BMU поставляется как универсальная запчасть для старших моделей мощностью 24 кВт и 28 кВт. После физической установки платы обязательно перейдите в инженерный сервисный режим котла и установите точный код конфигурации под фактическую мощность вашего оборудования. Без выполнения этой процедуры автоматика не сможет правильно распределить ротацию ТЭНов, что приведет либо к сильной потере тепла, либо к аварийной перегрузке электросети.
