ТЭН 5 кВт Baxi BX4991100017 для котлов Ampera

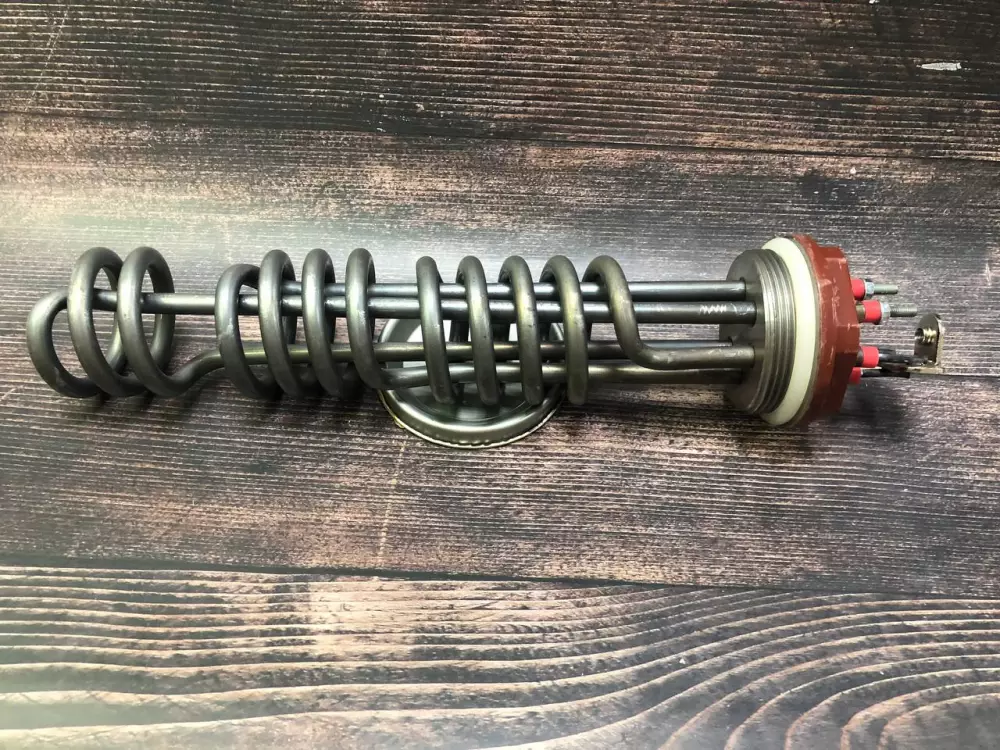

ТЭН 5 кВт Baxi BX4991100017 — это оригинальный сертифицированный нагревательный элемент электрического отопительного котла. Данный узел (блок-ТЭН из трех трубчатых нагревателей) отвечает за непосредственный нагрев проходящей через котел воды или антифриза. По команде с платы управления через силовые реле на контакты ТЭНа подается напряжение, переводя устройство в рабочий режим для обеспечения теплом радиаторов и контуров теплого пола.

В процессе постоянной эксплуатации деталь подвергается предельным термическим, электрическим и химическим нагрузкам. Установка оригинального узла из высококачественной нержавеющей стали AISI 304 гарантирует полное восстановление заводских параметров работы оборудования, обеспечивает безопасность использования и исключает риск короткого замыкания или повреждения смежных дорогостоящих компонентов автоматики котла.

Возможные неисправности и симптомы

• Котел работает, но не набирает температуру: Потеря мощности нагрева из-за перегорания (обрыва нити накала) одной или двух спиралей внутри блока.
• Постоянное выбивание УЗО или дифавтомата: Пробой изоляции нагревательного элемента (короткое замыкание на массу), при котором электрический ток уходит на корпус котла.
• Громкий треск, шипение или гул внутри колбы: Образование толстого слоя известкового налета на трубках ТЭНа, вызывающее локальное закипание воды.
• Капли теплоносителя на контактах: Разгерметизация резьбового соединения G2 или течь сквозь деформированный латунный фланец блока ТЭН.
• Визуальное раздутие или разрушение оболочки: Обнаружение сквозных трещин, нагара и деформации металлических трубок при демонтаже узла.

Полезно знать при замене

• Взаимосвязь с другими узлами: Выгорание спиралей ТЭНа часто сопровождается залипанием контактов силовых реле на плате автоматики. При замене ТЭНа обязательно проверьте, отключает ли плата подачу питания при достижении заданной температуры.
• Профилактика и защита: Чтобы защитить нержавеющую сталь от сквозной электрохимической коррозии, обеспечьте безупречное заземление корпуса котла и используйте умягченную воду (накипь приводит к моментальному перегреву и разрушению трубок).
• Особенности монтажа: Блок закручивается в бак-теплообменник по резьбе G 2" (диаметр около 59 мм). Замена требует полного обесточивания котла на вводном щите, перекрытия системы отопления и полного слива теплоносителя из теплообменника.

Рекомендации мастера

• Проверяйте сопротивление перед покупкой: Если автоматика котла Ampera сигнализирует о неисправности нагрева, не спешите менять деталь. Снимите защитный кожух, отключите питающие провода от ТЭНа и замерьте сопротивление каждой из трех шпилек мультиметром. Рабочее сопротивление каждой ветви оригинального ТЭНа мощностью 5 кВт должно составлять примерно 30–32 Ом. Если на какой-то паре прибор показывает бесконечность — спираль оборвана. Если сопротивление в норме, но прибор "звонит" контакты на корпус — ТЭН имеет скрытый пробой и подлежит немедленной замене.

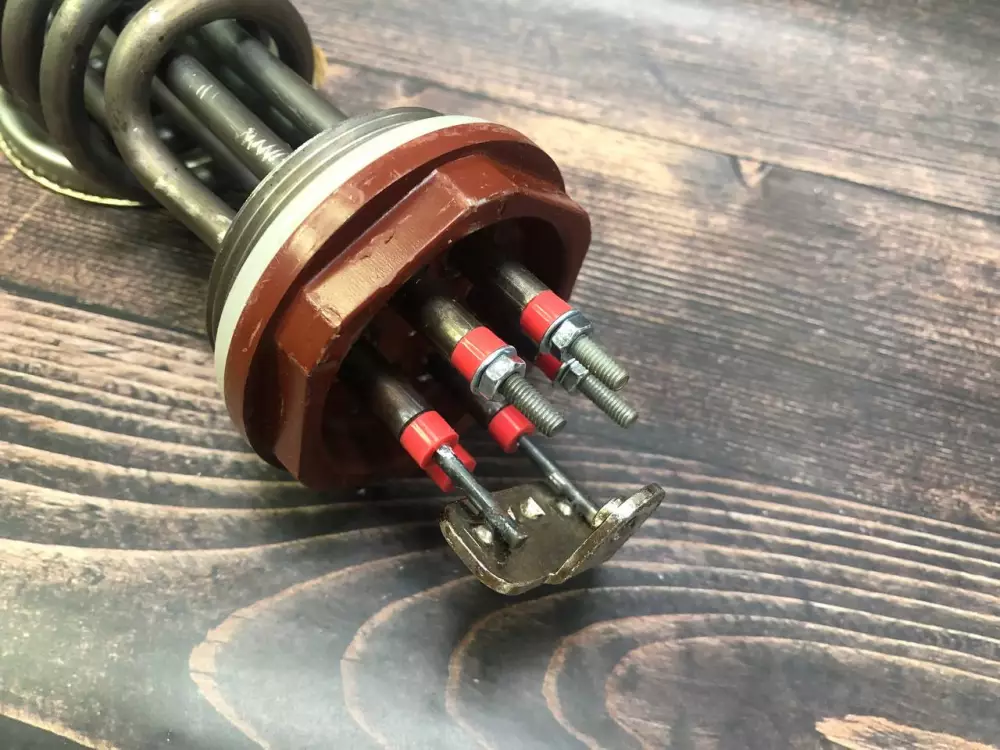

• Нюанс с резьбой и монтажным габаритом: Данный ТЭН имеет стандартную двухдюймовую резьбу (G2) и диаметр нагревательных трубок 7,4 мм. Посадочные размеры полностью согласованы с внутренней геометрией стальной колбы 14-киловаттных котлов Ampera. Будьте аккуратны при накручивании фланца: не используйте избыточное количество льна, которое может деформировать резьбовой шаг. Лучше примените штатную термостойкую паронитовую или силиконовую прокладку из комплекта, предварительно очистив торец посадочного места в котле от старого герметика.
• Секрет первого пуска во избежание сгорания: ТЭН из нержавеющей стали сгорает за 5–10 секунд, если включить его без воды («на сухую»). После установки новой детали, сборки электрической схемы и заполнения котла водой, категорически запрещено сразу включать автомат питания. Сначала принудительно стравите весь воздух через автоматический воздухоотводчик в верхней части котла и прокрутите насос. Убедитесь, что бак полностью заполнен водой, давление стабильно (не менее 1,2–1,5 бар), и только после этого подавайте силовое напряжение.
